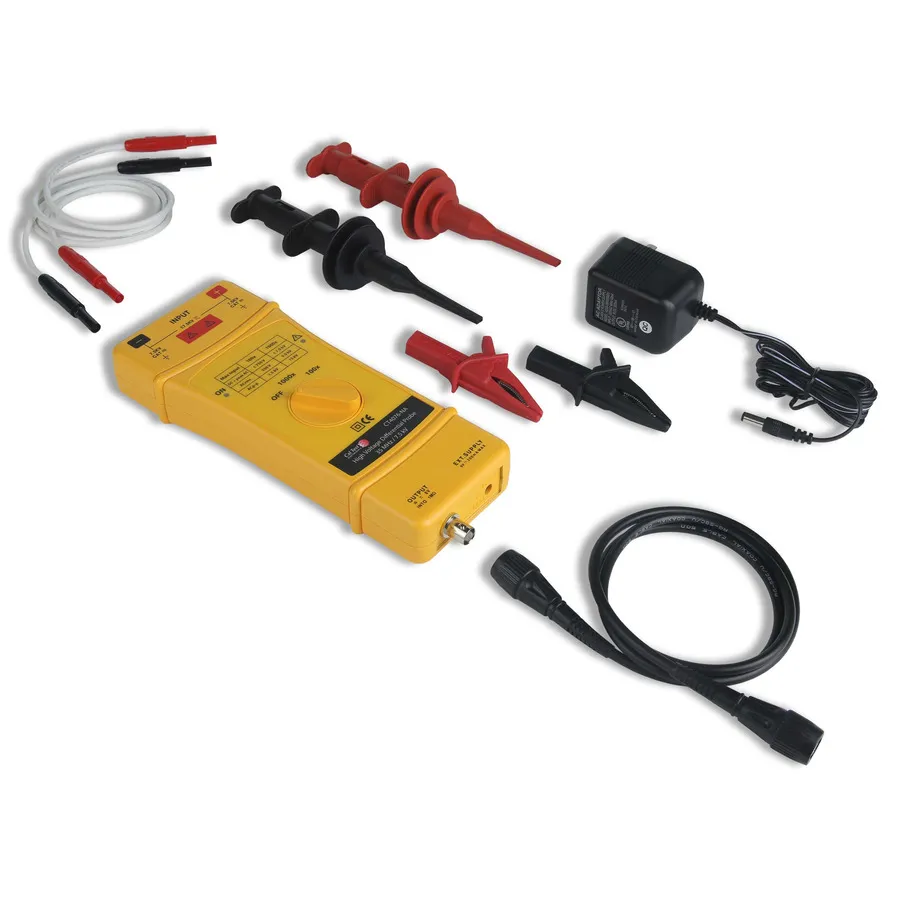

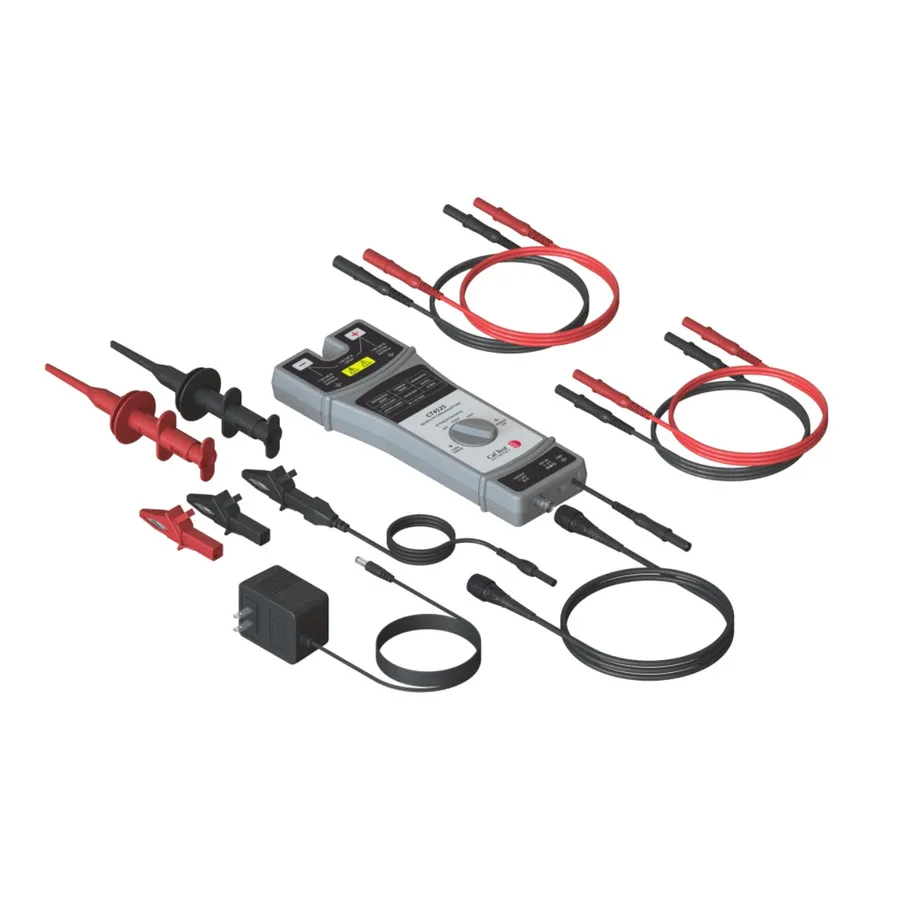

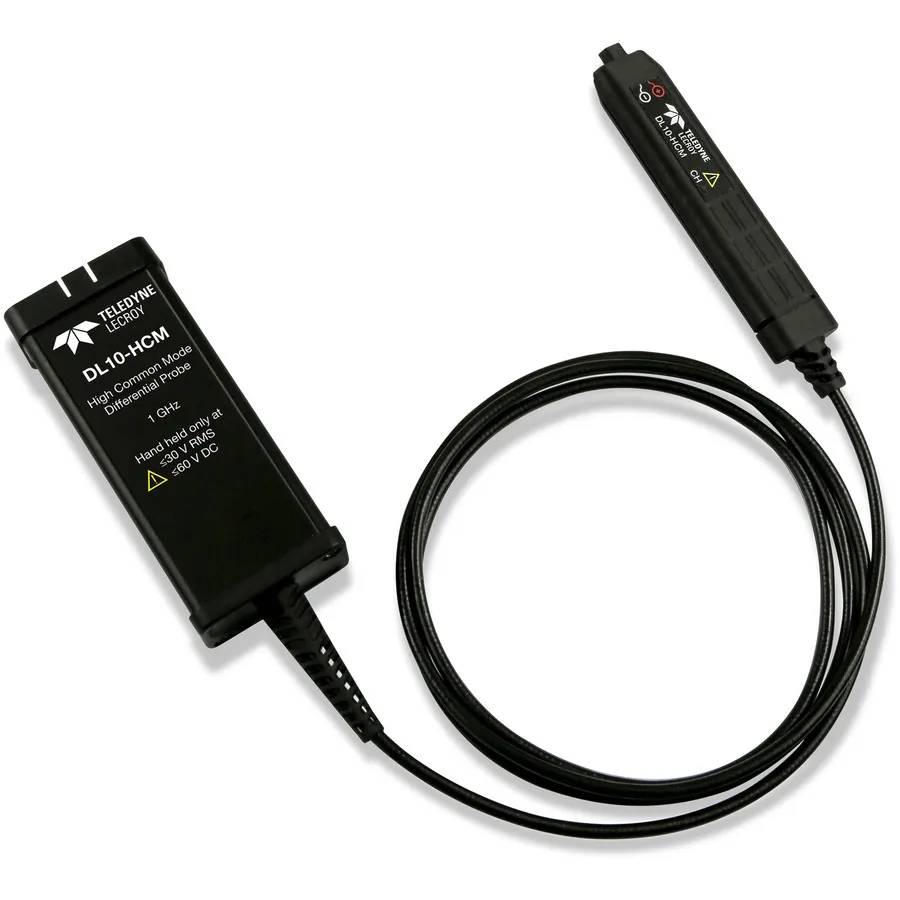

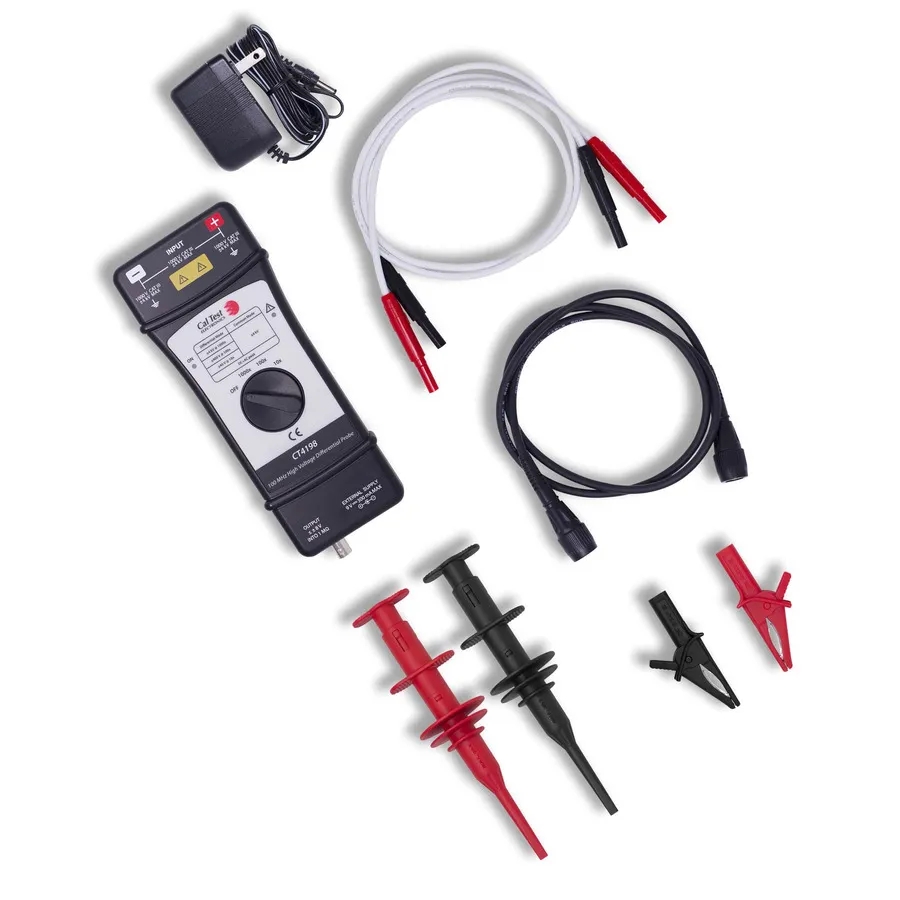

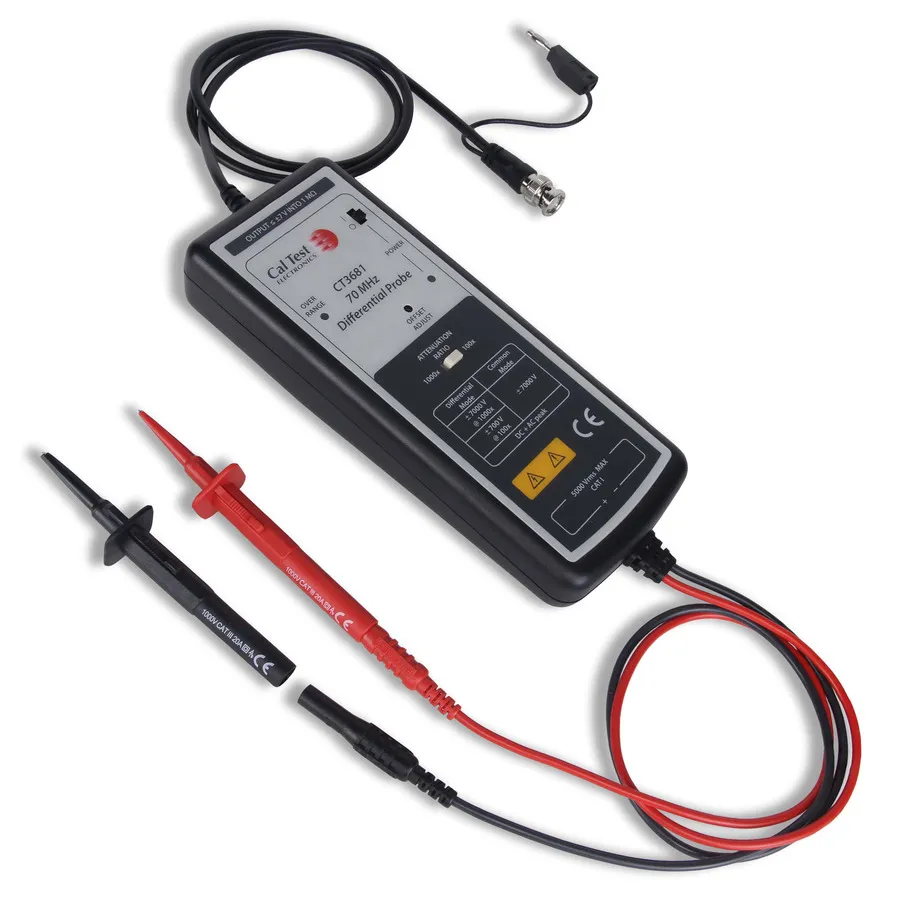

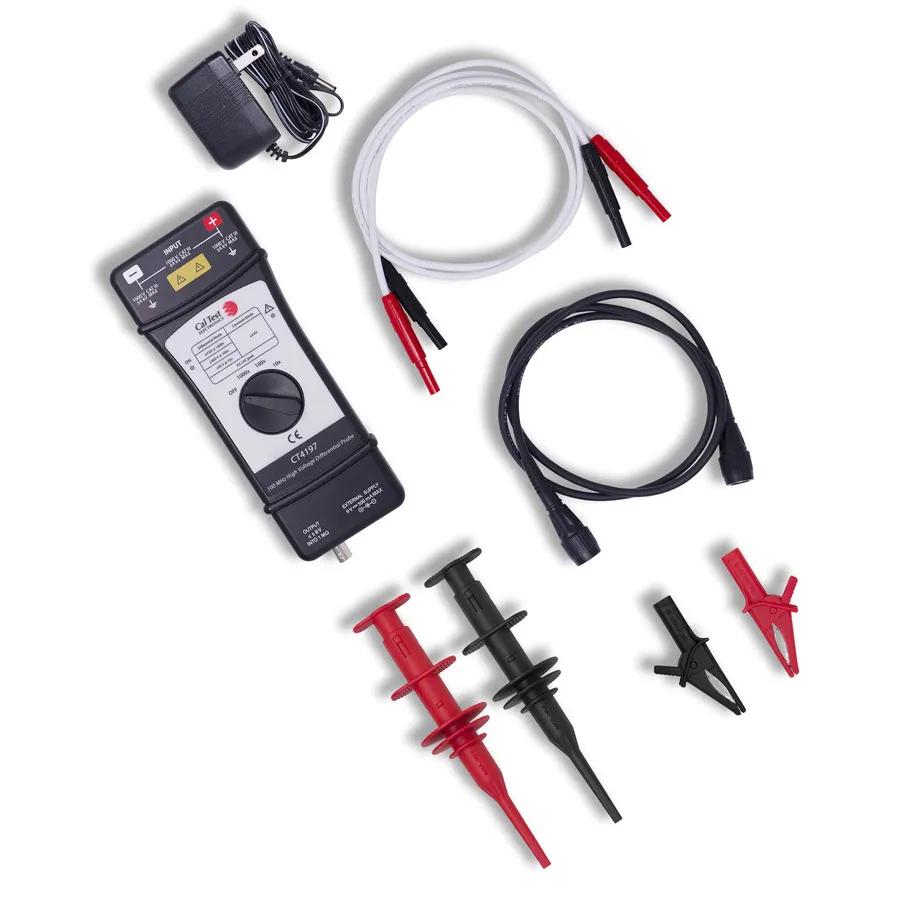

Sondy aktywne i różnicowe

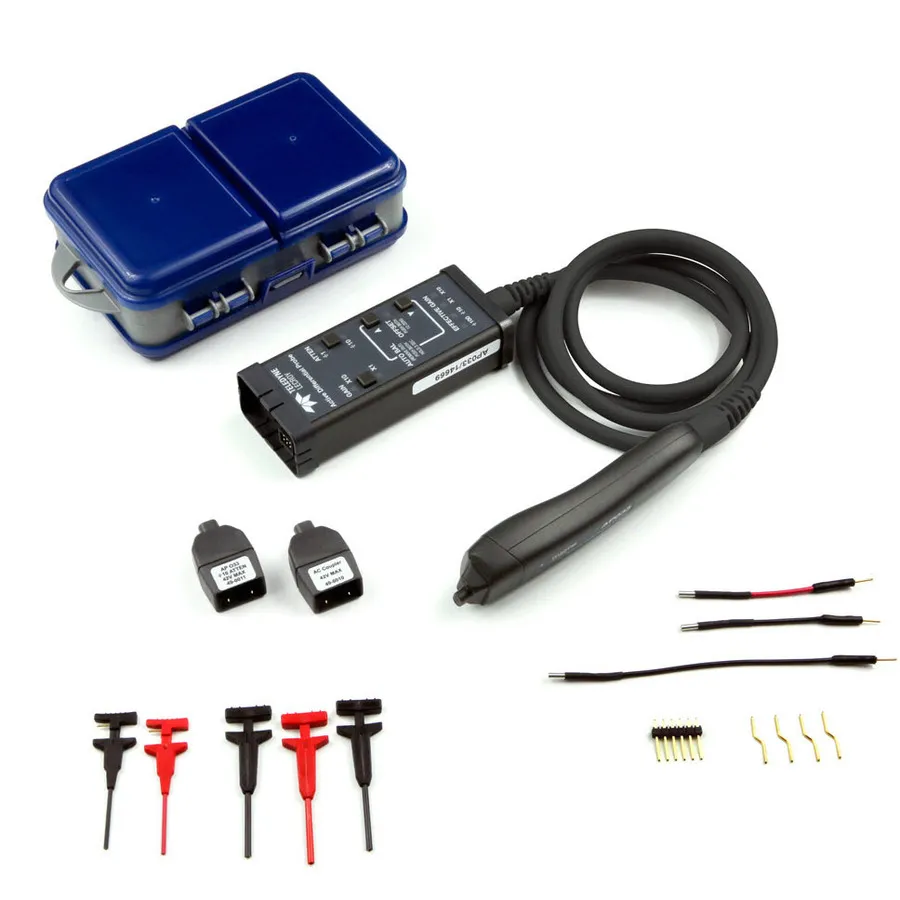

Sondy aktywne i różnicowe to wyspecjalizowane akcesoria oscyloskopowe przeznaczone do pomiaru sygnałów, które nie mogą być bezpiecznie lub dokładnie rejestrowane zwykłymi sondami pasywnymi. Sondy aktywne wykorzystują wewnętrzne systemy wzmacniające zapewniające bardzo wysoką impedancję wejściową i niskie obciążenie pojemnościowe, minimalizując zaburzenia obwodu nawet przy wysokich częstotliwościach. Sondy różnicowe mierzą napięcie między dwoma węzłami niereferencyjnymi do masy, co jest niezbędne do bezpiecznego rejestrowania sygnałów pływających, takich jak te występujące w zasilaczach sieciowych, obwodach sterowania napędem silnika i magistralach szeregowych różnicowych.

Te sondy są krytycznie istotnymi narzędziami dla inżynierów elektroniki mocy, specjalistów testowania EMC i laboratoriów B+R pracujących z obwodami cyfrowymi i analogowymi wysokiej prędkości. Modele firm Hioki, Pico Technology i Siglent mają pasmo od kilku MHz do kilkunastu GHz, z wysokimi wskaźnikami tłumienia sygnału wspólnotrybu (CMRR) umożliwiającymi precyzyjne pomiary różnicowe nawet w hałaśliwych środowiskach.

Typowe zastosowania

Projektowanie zasilaczy sieciowych — pomiar sygnałów sterowania bramką i przebiegów przełączania MOSFET'ów odniesionych do węzłów pływających w topologiach półmostkowych i pełnomostkowych
Testowanie napędów silnikowych i inwerterów — rejestrowanie napięcia różnicowego między zwojami fazy i stykami bramka-emiter IGBT
Badania wstępnej zgodności EMC — pomiar emisji przewodzonych i szumów wspólnego trybu na liniach zasilających i wiązkach kablowych
Sondowanie magistral szeregowych wysokiej prędkości — rejestrowanie par różnicowych, takich jak USB, CAN, RS-485 i Ethernet, z dokładnym tłumieniem wspólnego trybu
Testowanie systemów zarządzania baterią — pomiar poszczególnych napięć ogniw w kaskadowo połączonych bateriach

Popularne marki

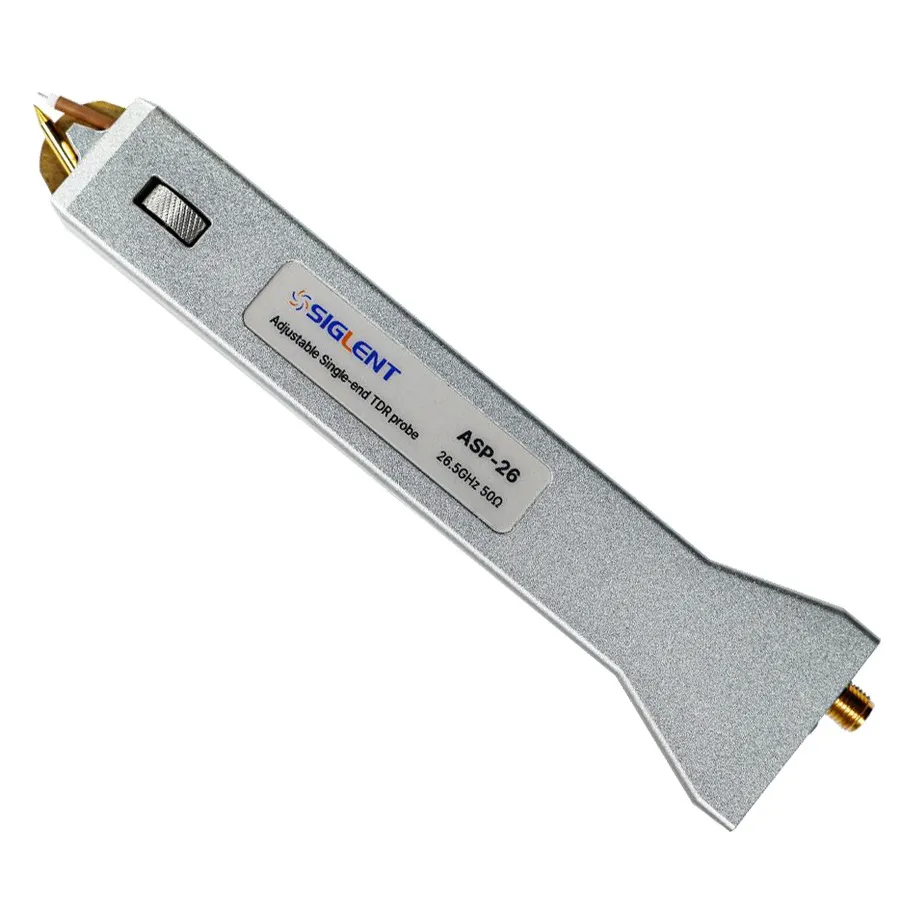

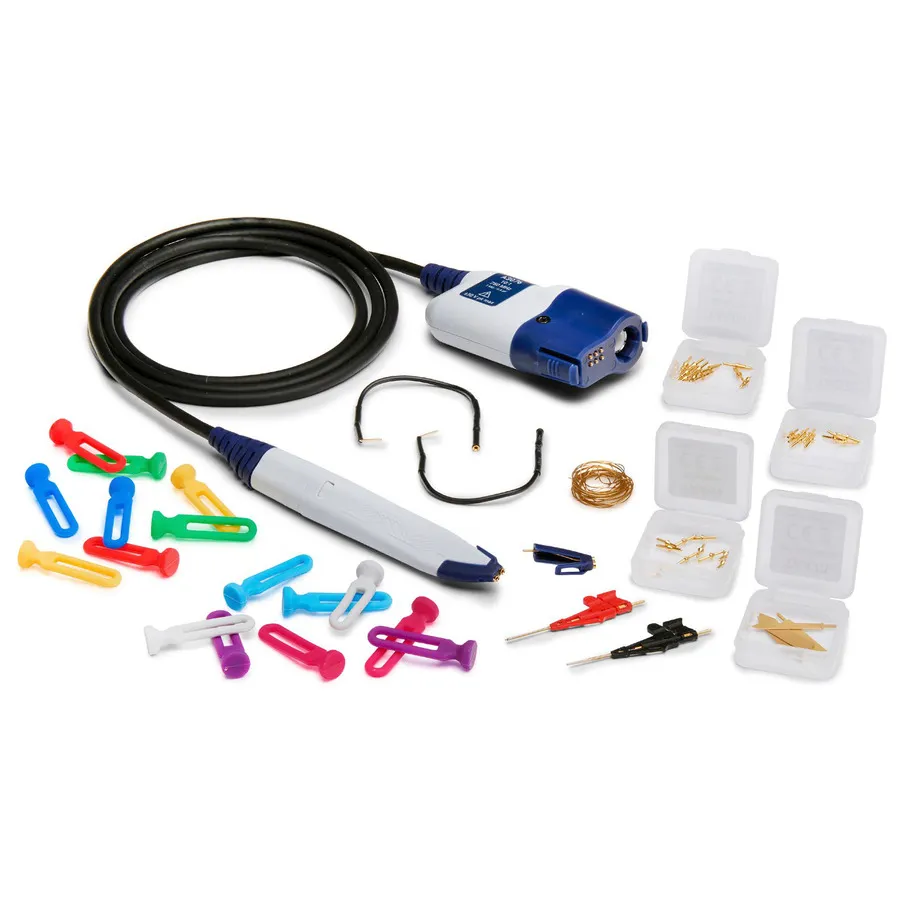

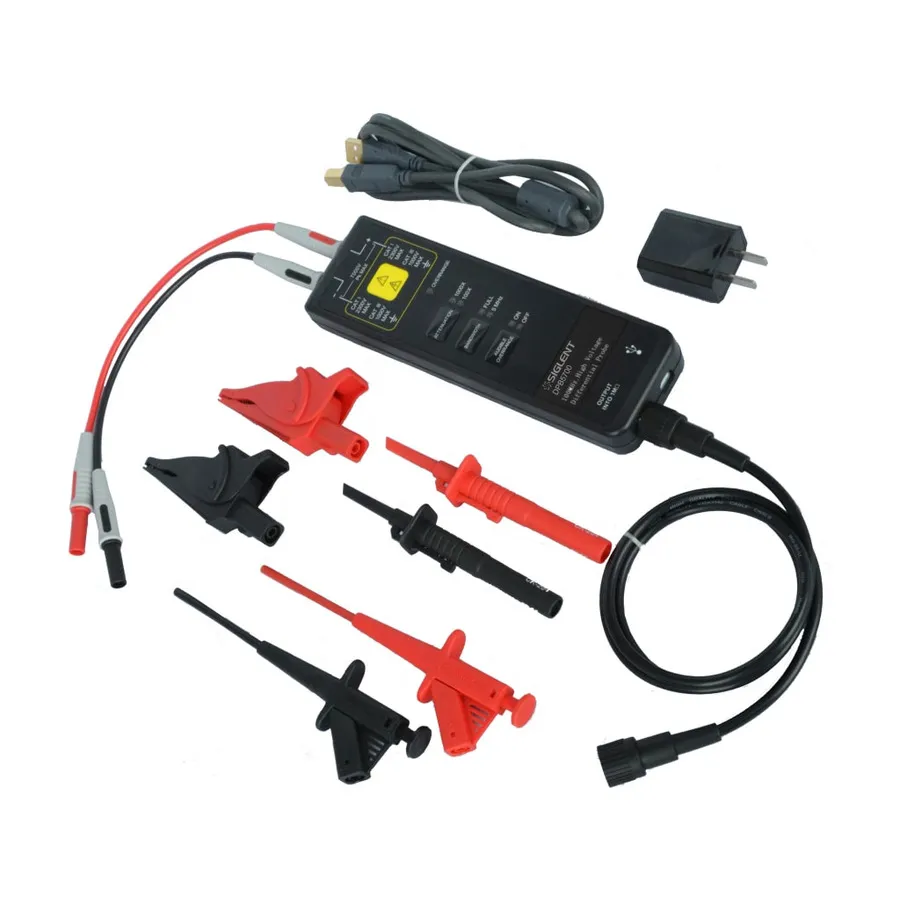

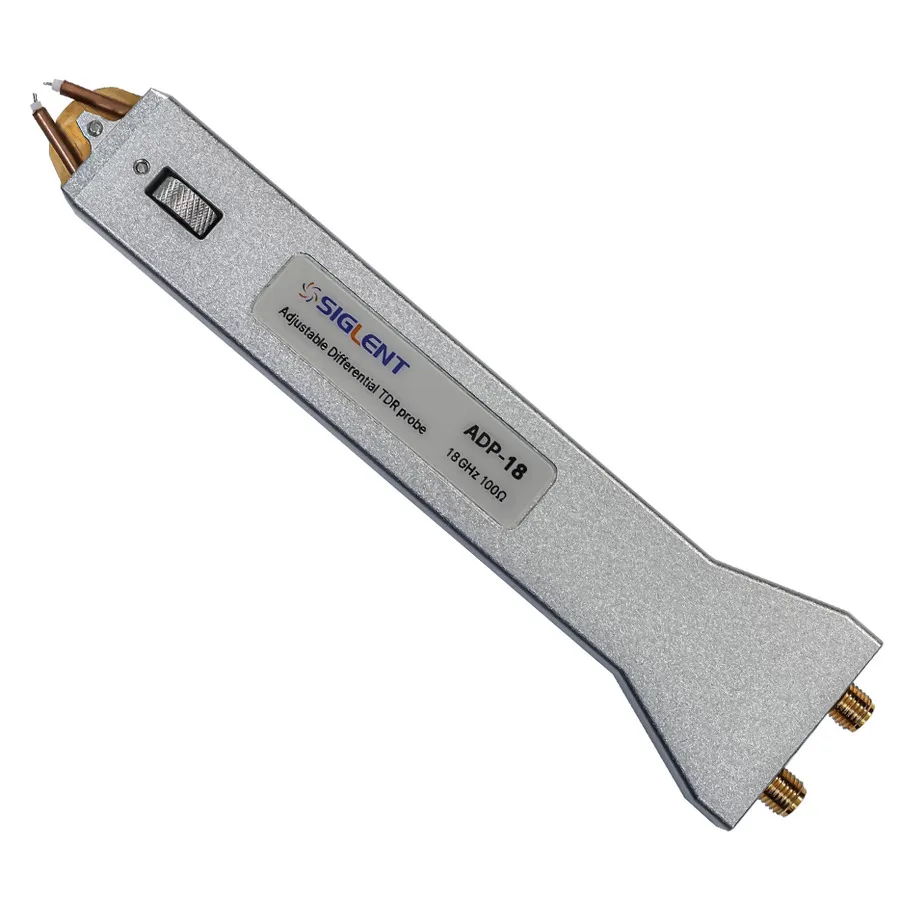

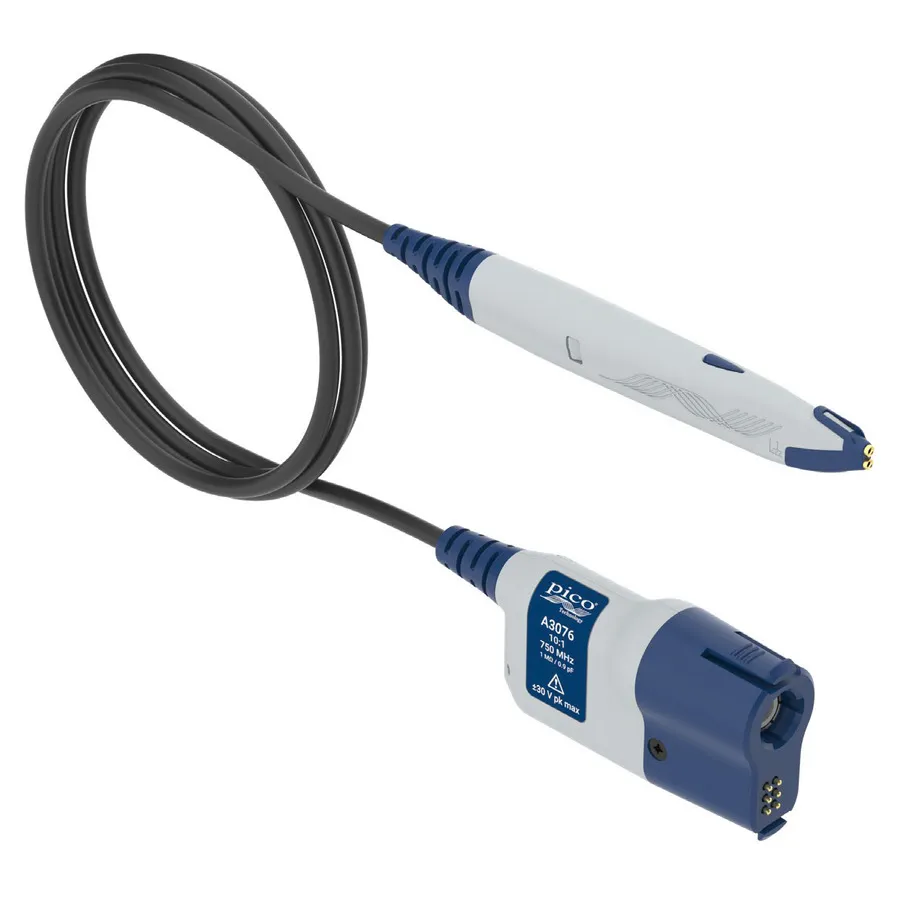

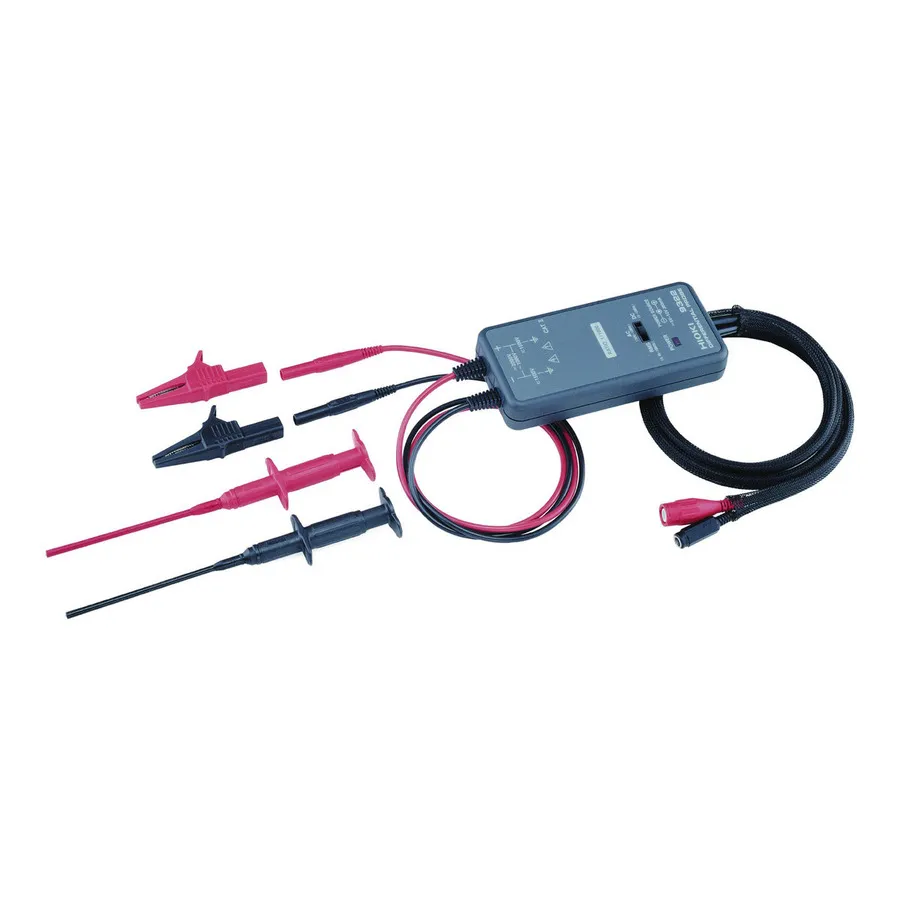

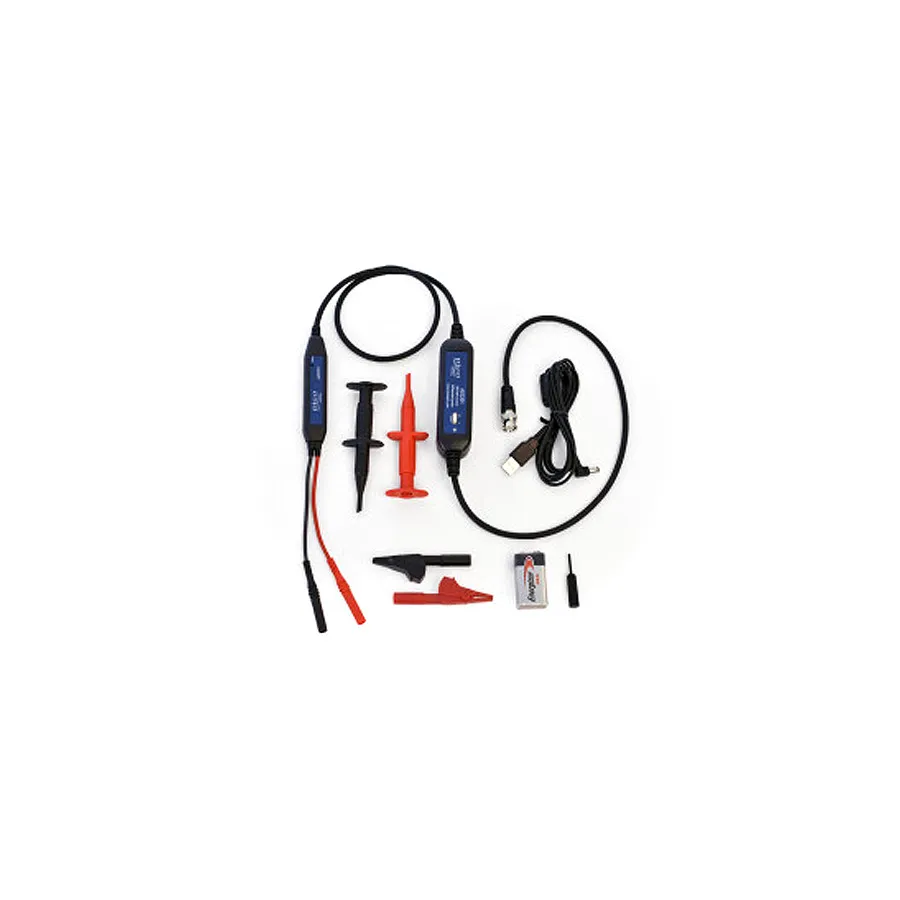

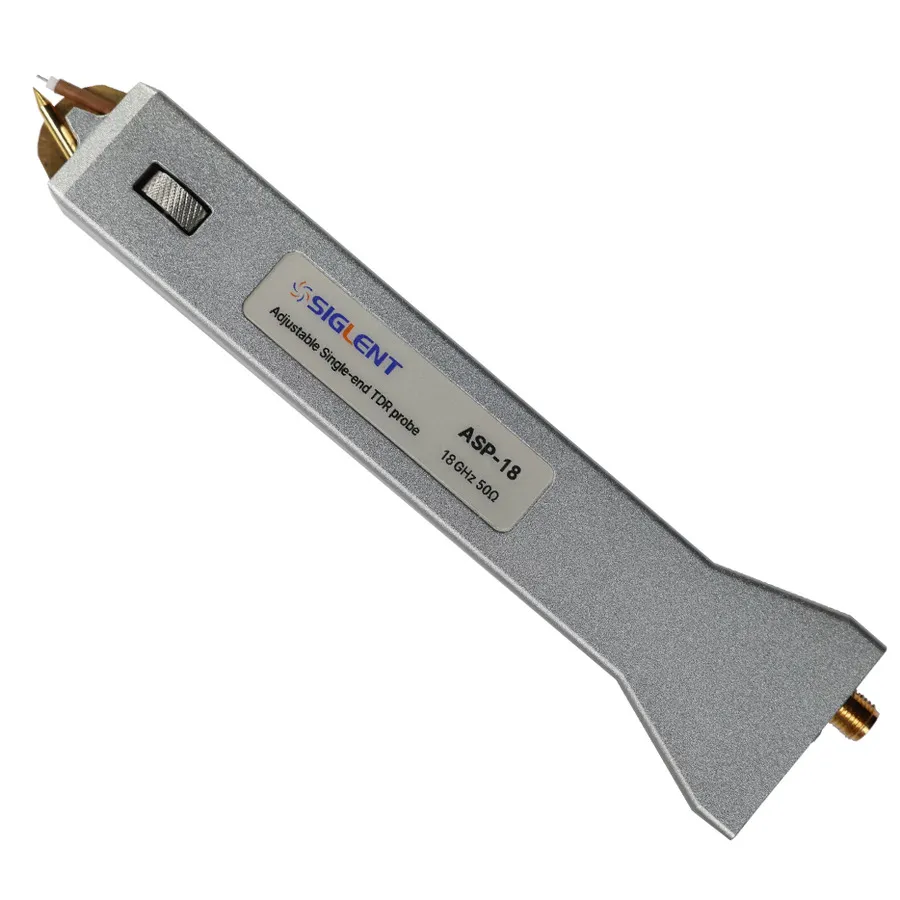

Hioki oferuje szerokopasmowe sondy różnicowe dobrze dostosowane do zastosowań w elektronice mocy i aplikacji inwerterów. Pico Technology dostarcza sondy aktywne wysokiej impedancji i sondy aktywne różnicowe kompatybilne z ich linią przyrządów PicoScope. Seria ADP firm Siglent oferuje regulowane wskaźniki tłumienia zapewniające elastyczne pokrycie zakresu napięcia zarówno na stanowisku roboczym, jak i w warunkach polowych.
