Zestawy kalibracyjne do analizatorów

Zestawy kalibracyjne do analizatorów zawierają precyzyjne normy mechaniczne i elektroniczne wymagane do przeprowadzenia korekcji błędu wektorowego na analizatorach sieci wektorowych (VNA) i innych przyrządach pomiarowych RF. Poprzez charakteryzację błędów pomiaru systematycznego poprzez znane normy odniesienia - w tym elementy typu short, open, load i through (SOLT) - zestawy kalibracyjne pozwalają inżynierom usunąć błędy przyrządu i kabla z pomiarów, pozostawiając tylko prawdziwe zachowanie urządzenia będącego przedmiotem testowania (DUT).

Zestawy kalibracyjne są dostępne dla szerokiego zakresu typów złączy koaksjalnych, w tym Type-N, SMA, 3,5 mm, 2,92 mm (K), 2,4 mm i 1,85 mm (V), obejmujące zakresy częstotliwości od DC do 110 GHz i powyżej. Typ złącza i klasa zestawu bezpośrednio determinują górny limit częstotliwości i dokładność pomiaru osiągalną w dowolnym systemie VNA, co czyni wybór prawidłowego zestawu kalibracyjnego krytycznym krokiem w konfiguracji pomiaru RF.

Typowe zastosowania

Pomiar parametrów S komponentów RF i mikrofal, takich jak filtry, wzmacniacze i złącza
Charakteryzacja impedancji anteny i projektowanie sieci dopasowującej
Charakteryzacja linii transmisyjnych i kabli w infrastrukturze telekomunikacyjnej
Modelowanie urządzeń i weryfikacja w rozwoju półprzewodników i MMIC
Testowanie zgodności komponentów RF w systemach radarowych lotniczo-obronnych i samochodowych

Popularne marki

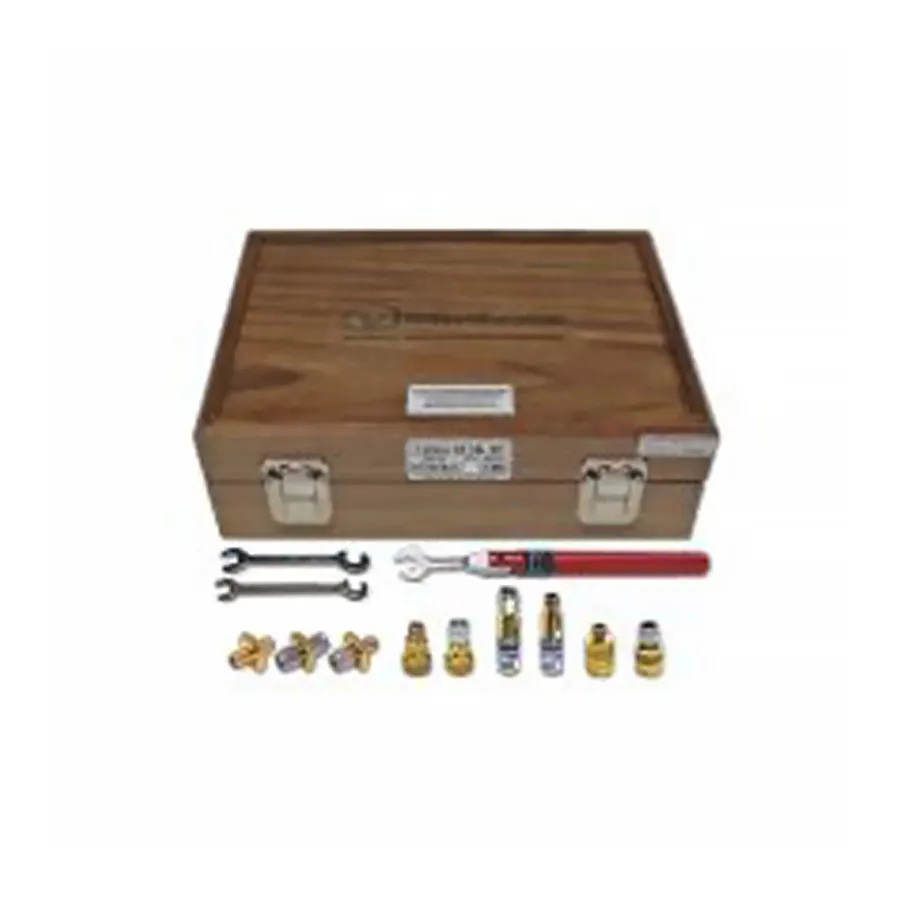

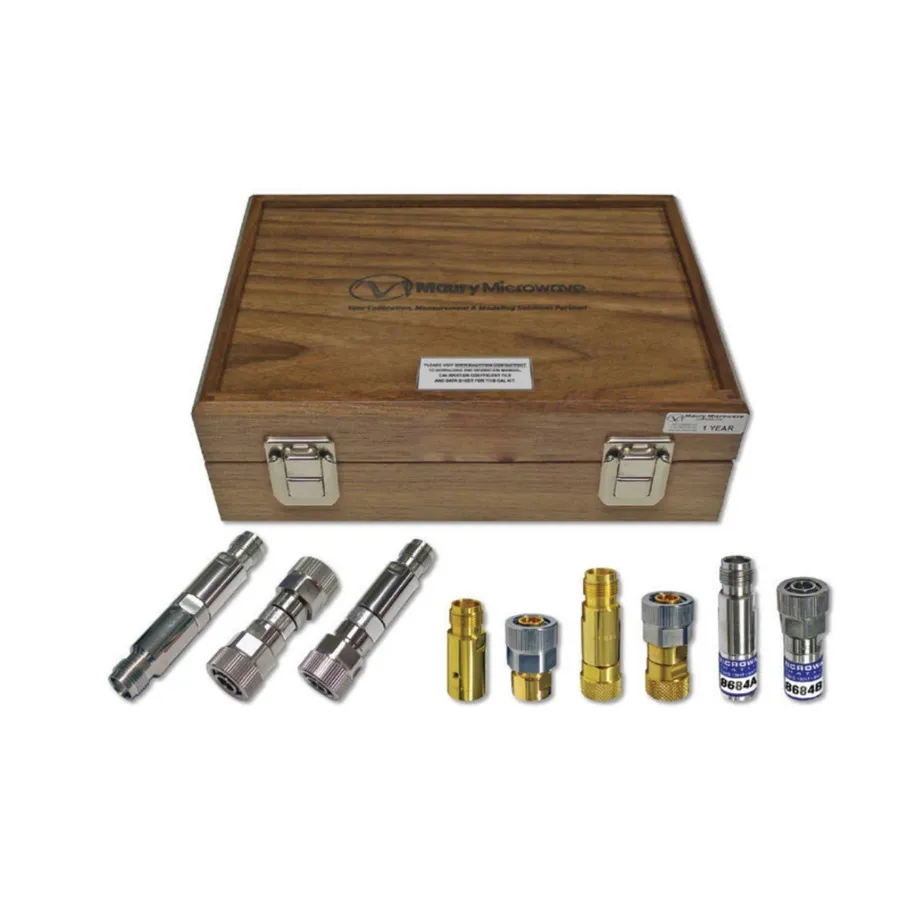

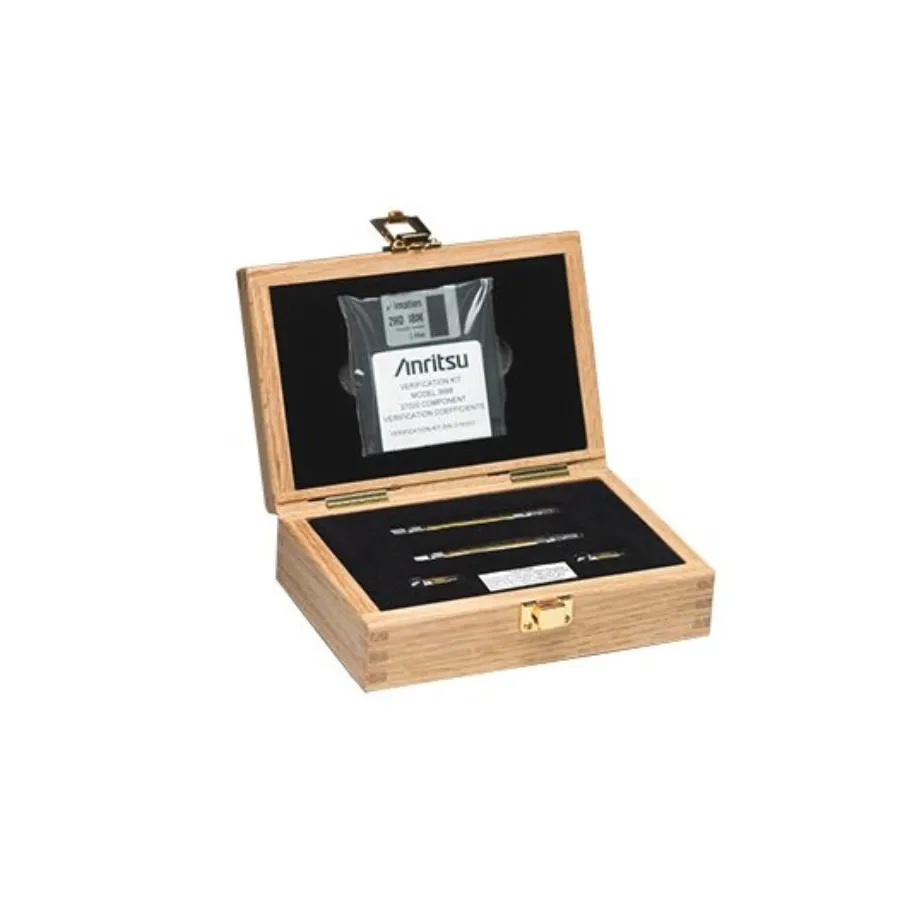

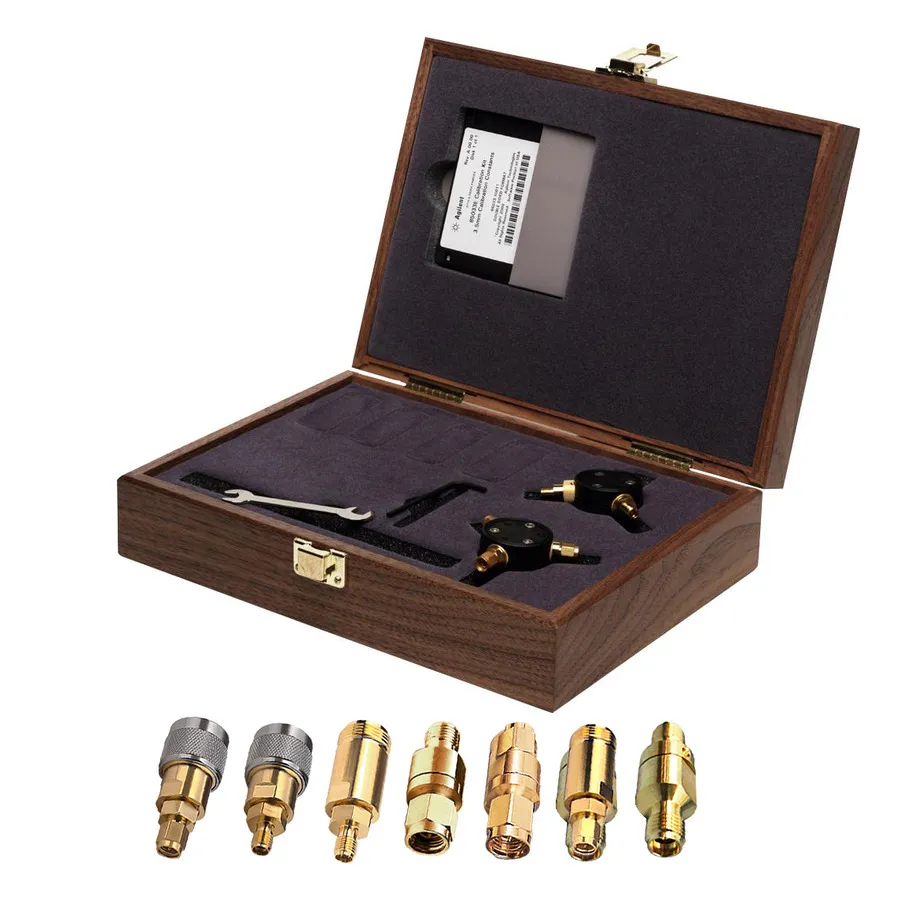

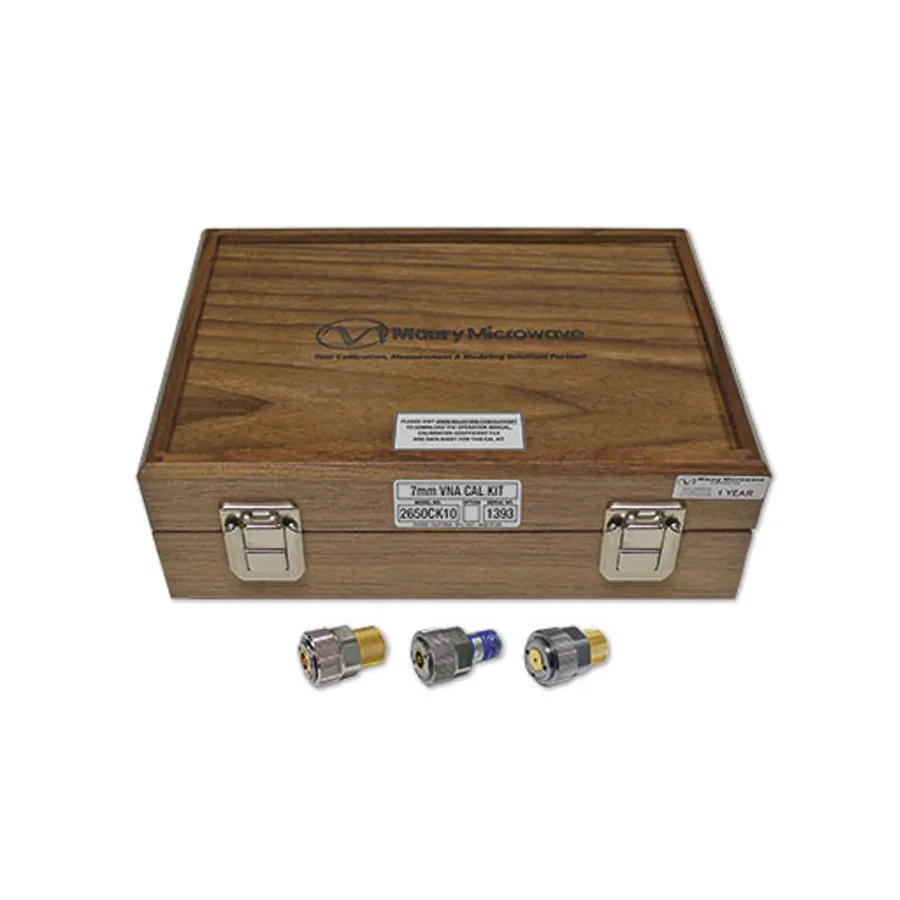

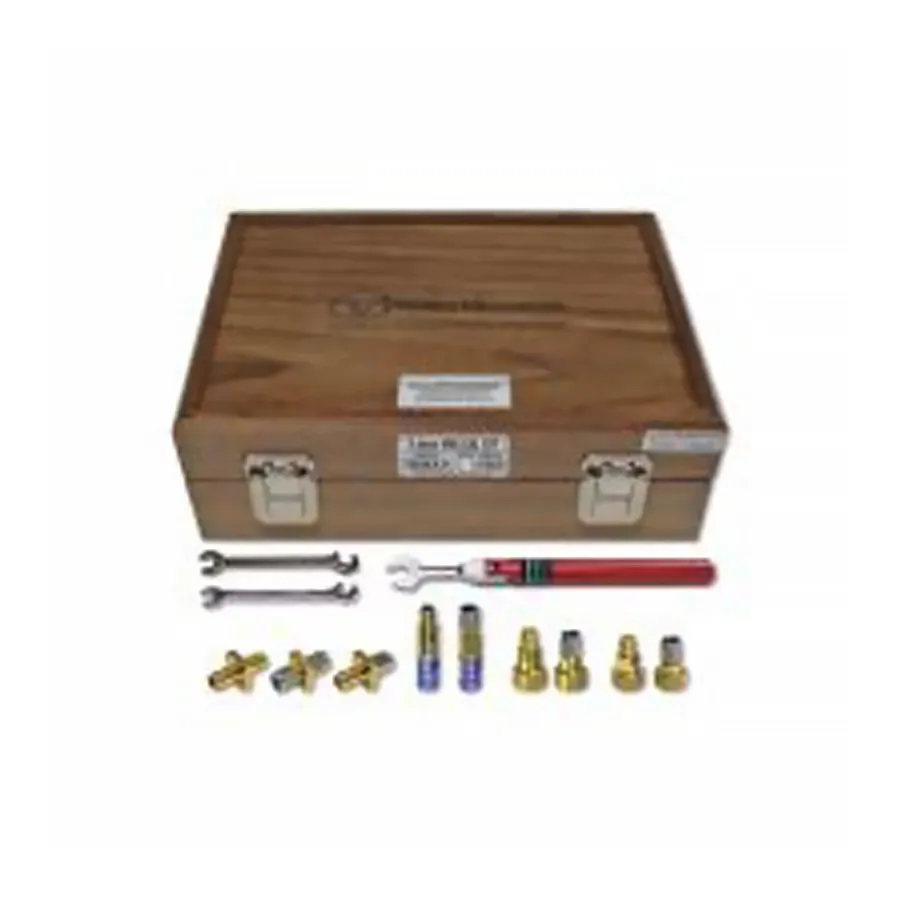

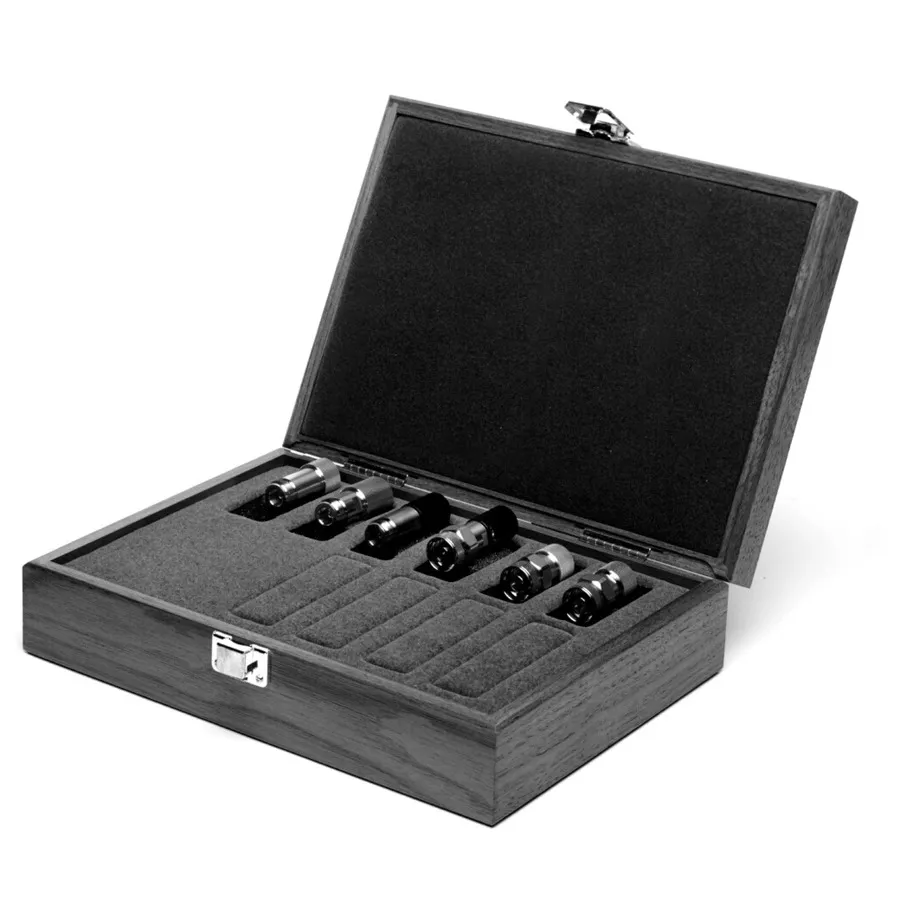

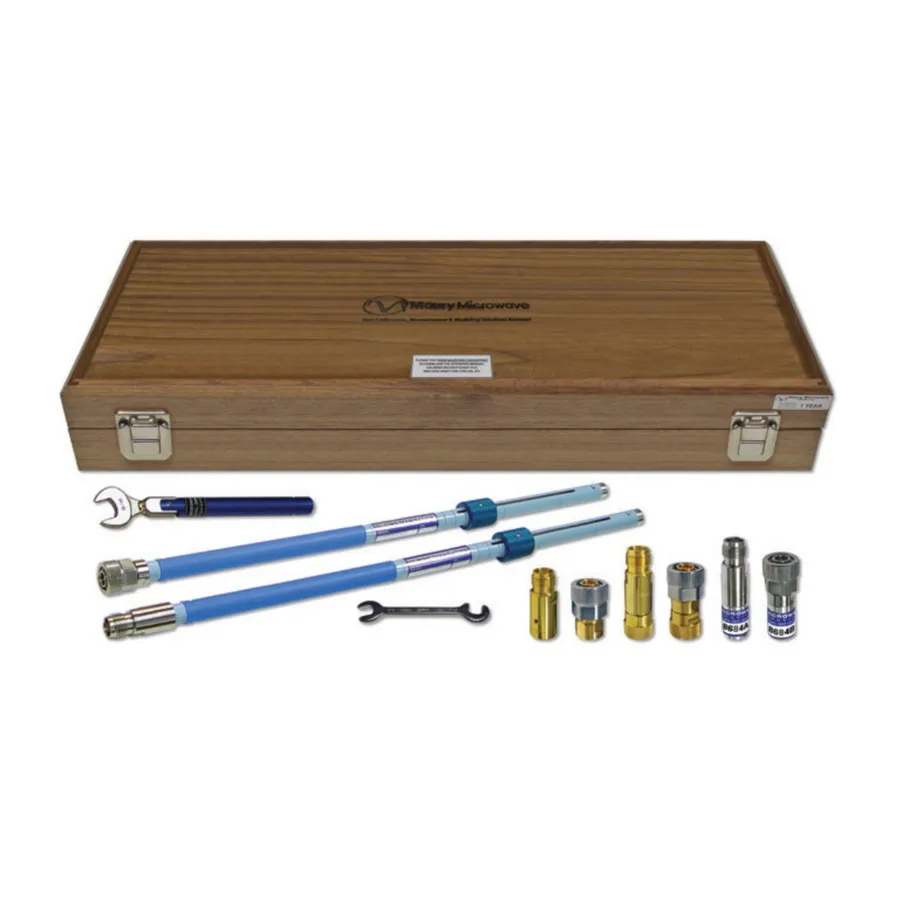

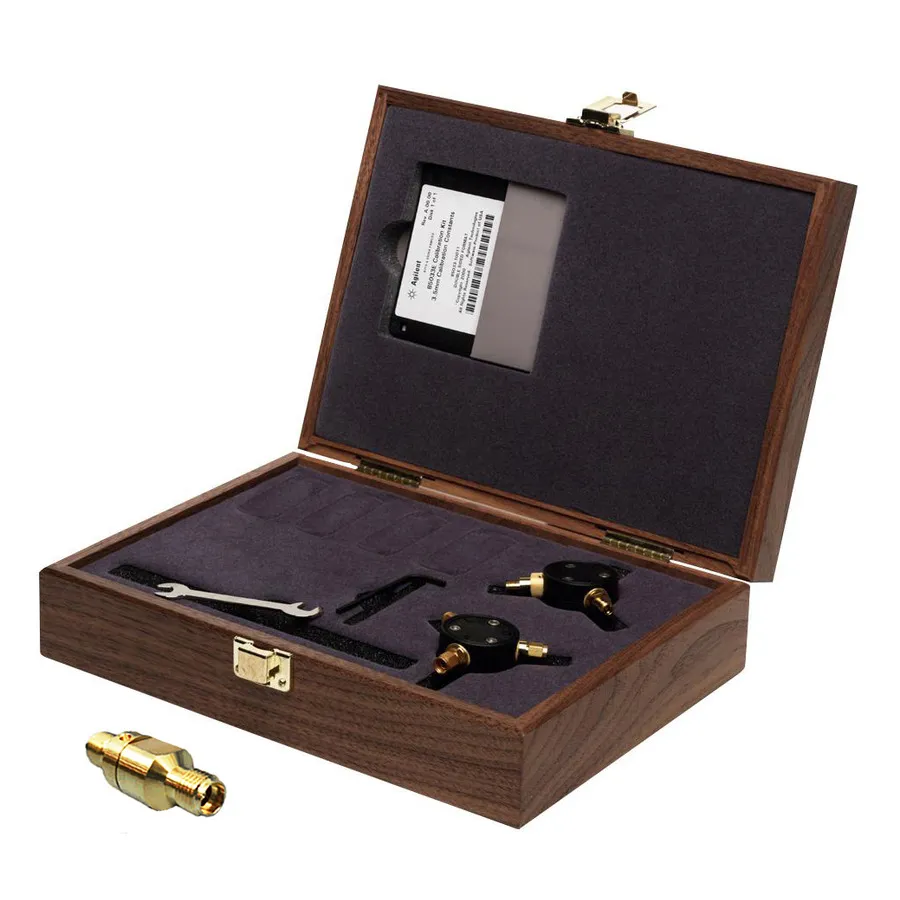

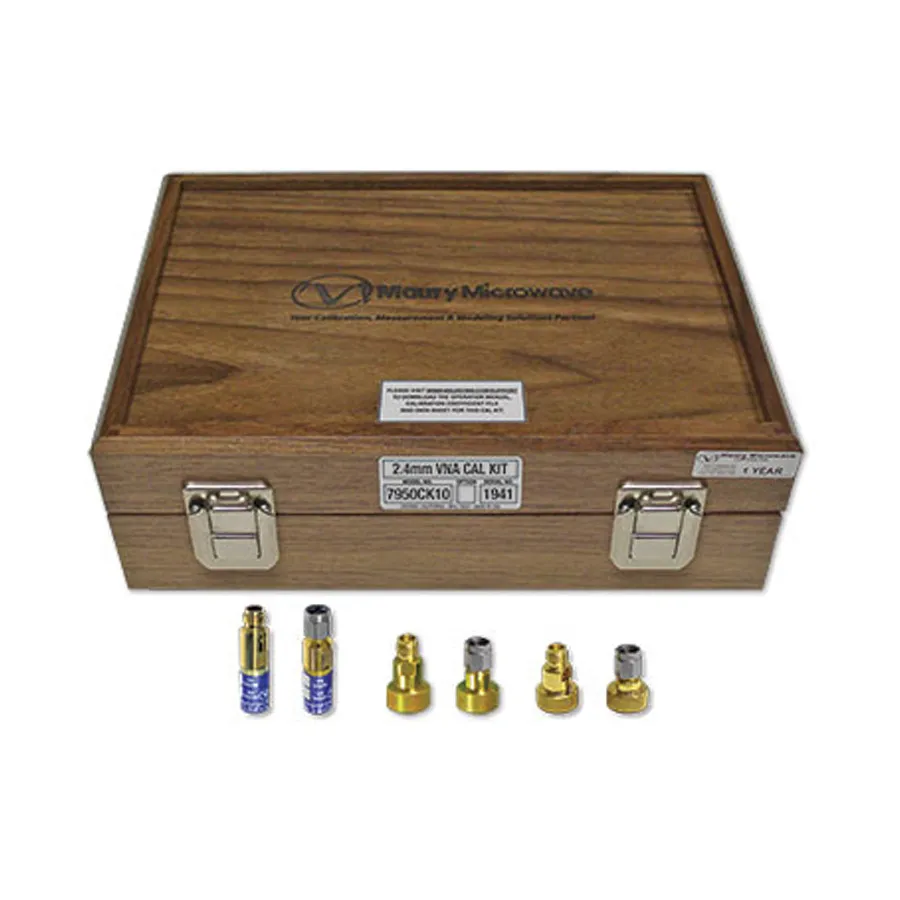

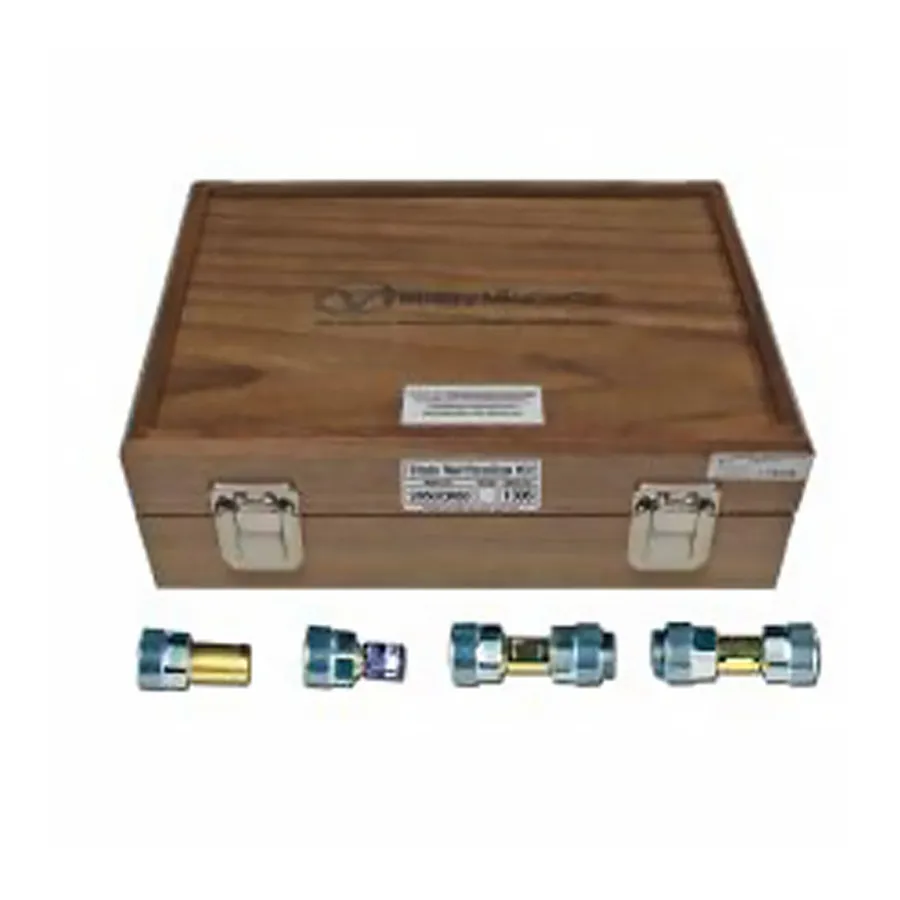

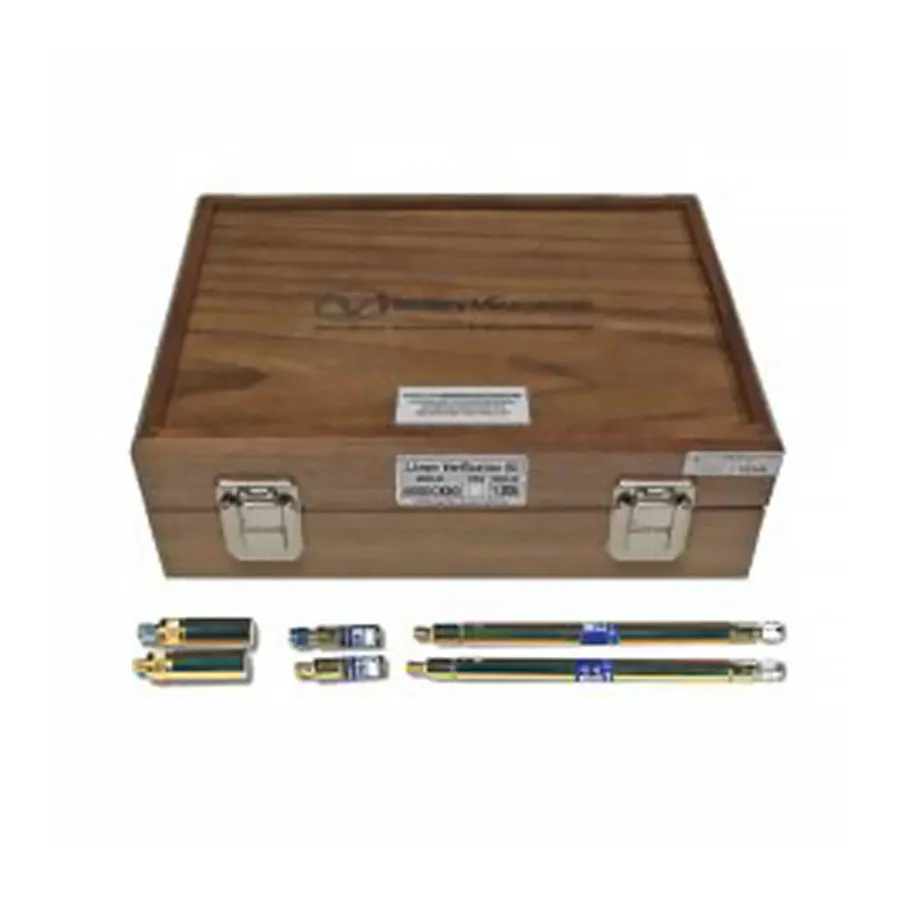

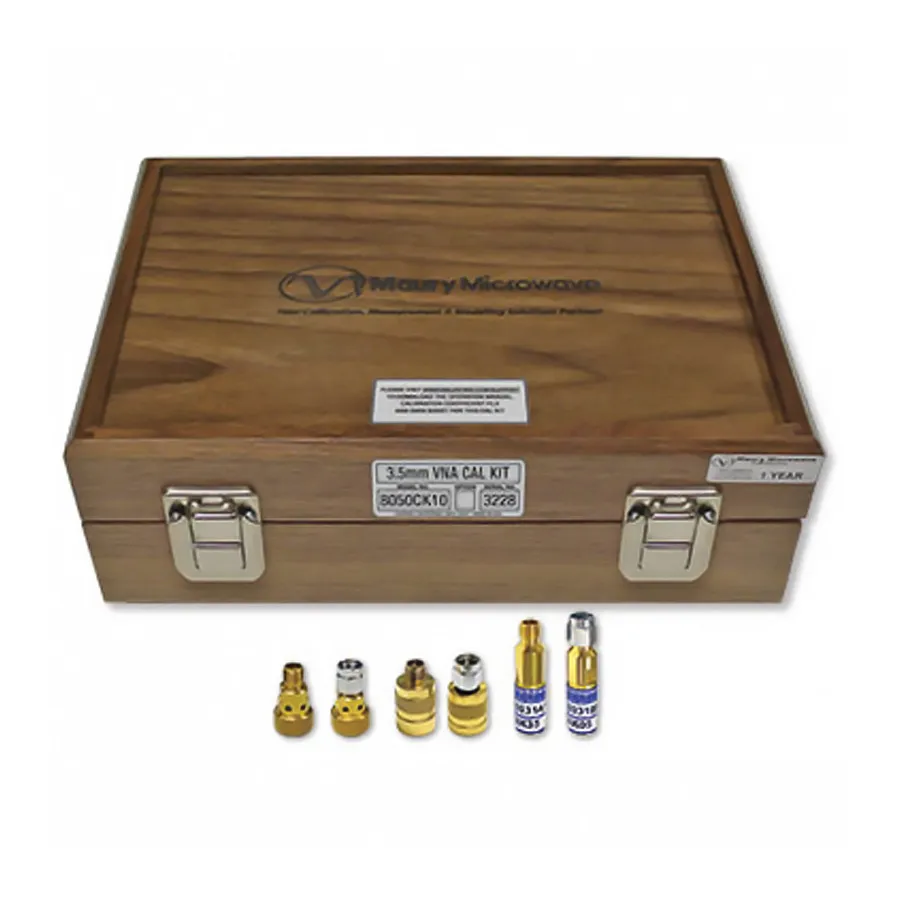

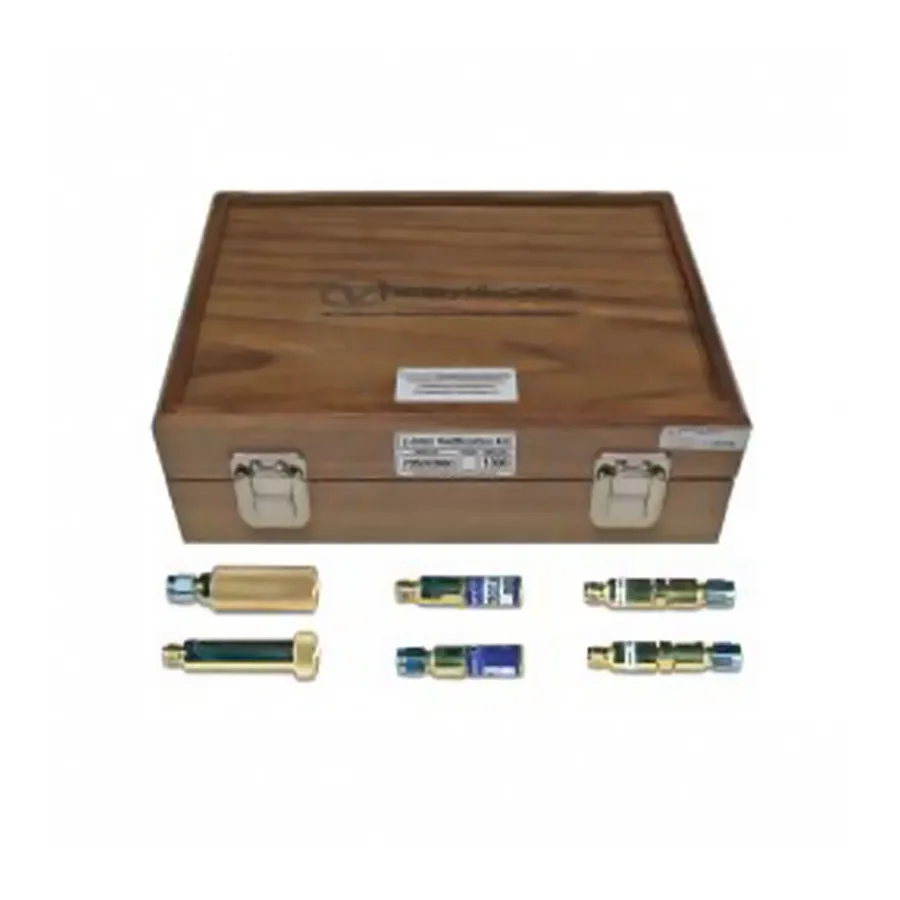

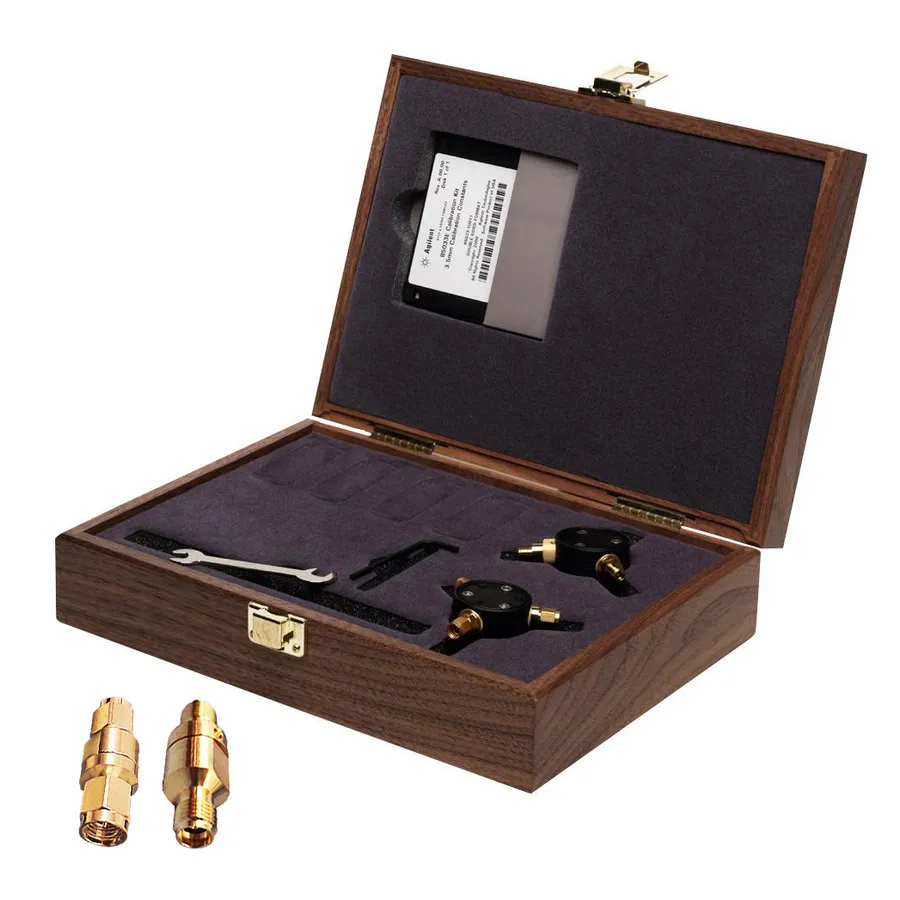

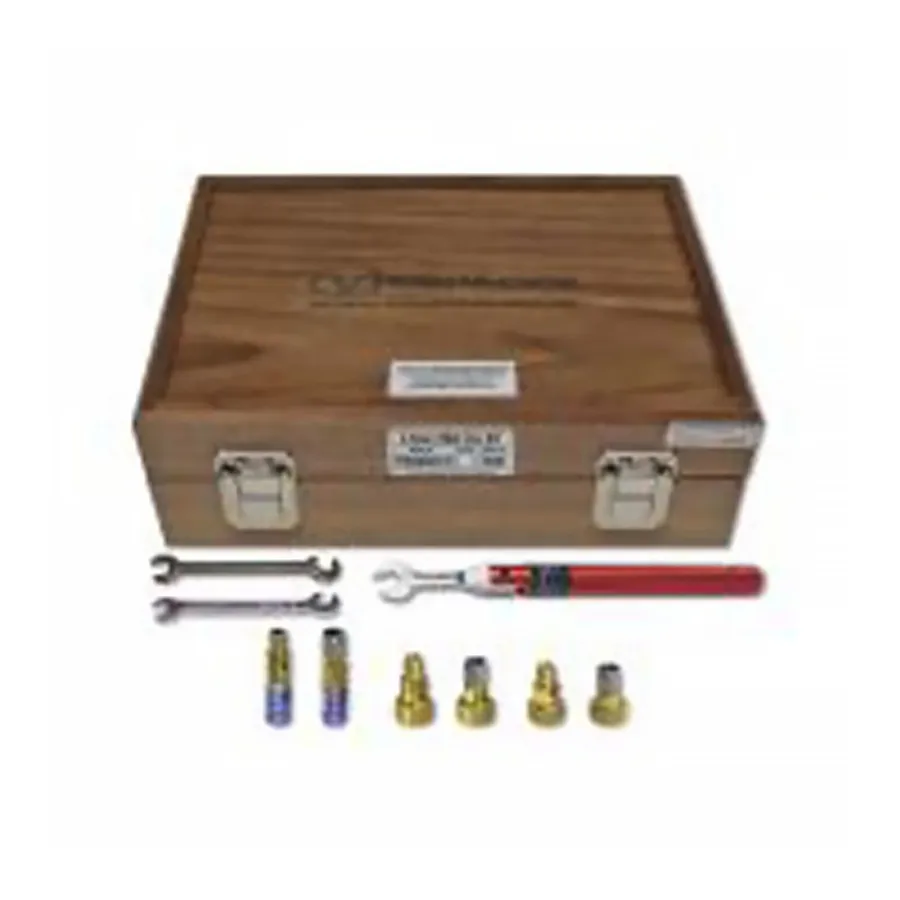

Keysight Technologies oferuje szeroki zakres zestawów kalibracyjnych kompatybilnych z ich serią VNA PNA i ENA, obejmujący typy złączy od Type-N do 1,85 mm. Maury Microwave dostarcza zestawy wysokiej precyzji do 110 GHz do aplikacji fal milimetrowych. Zestawy kalibracyjne Anritsu są przeznaczone do użytku z platformami VNA ShockLine i VectorStar, obejmujące typy złączy od TNC do 1,0 mm.
