Kable portów testowych analizatorów

Kable portów testowych analizatorów łączą porty wyjściowe analizatorów sieci wektorowych (VNA), analizatorów spektralnych i analizatorów sygnału z urządzeniem będącym przedmiotem testowania lub zewnętrznymi osprzętami testowymi. Kable te są zaprojektowane dla stabilności fazowej, niskiego tłumienia wtrącenia i spójnej wydajności elektrycznej w szerokich zakresach częstotliwości - cechy, które są krytyczne, gdy kabel jest zawarty w ścieżce pomiaru kalibrowanego. W odróżnieniu od kabli RF ogólnego przeznaczenia, kable portów testowych utrzymują ciasne tolerancje impedancji i minimalizują odbicia, które w innym przypadku pogorszyłyby dokładność pomiaru.

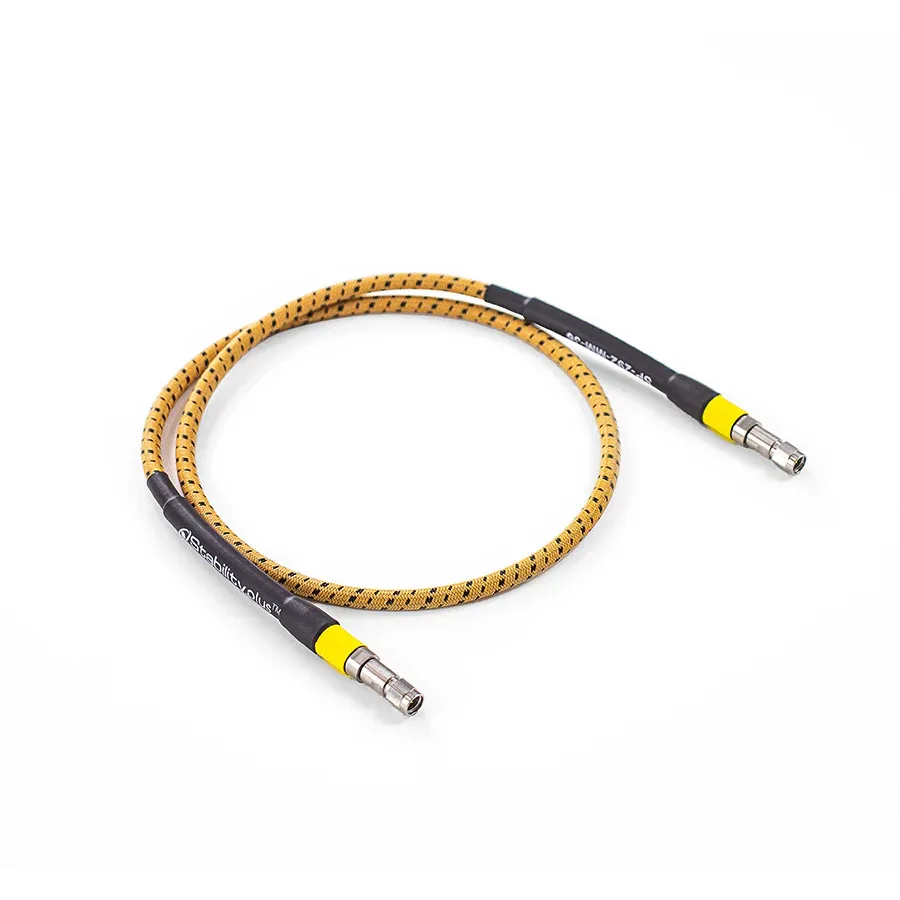

Dostępne w osłonach pancernych i konstrukcjach semi-elastycznych, kable portów testowych są zaprojektowane, aby wytrzymać powtarzające się zgięcia w środowiskach laboratoryjnych przy jednoczesnym zachowaniu swoich charakterystyk elektrycznych. Popularne typy złączy obejmują Type-N, SMA, 3,5 mm, 2,92 mm i 2,4 mm, z ocenami częstotliwości do 67 GHz dla aplikacji VNA fal milimetrowych. Opcje długości kabla zazwyczaj wahają się od 0,5 m do 5 m, aby dostosować się do różnych konfiguracji stanowiska.

Typowe zastosowania

Rozszerzenie portów testowych VNA w celu dotarcia do urządzeń będących przedmiotem testowania w konfiguracjach montażowych i pomiarów na waflach
Routing sygnału w systemach automatycznego testowania sprzętu (ATE) i konfiguracjach macierzy przełącznika RF
Charakteryzacja komponentów mikrofal i fal milimetrowych w laboratoriach badań i testów produkcji
Testowanie na miejscu systemów anten, kabli i złączy we wdrożeniach polowych
Pomiary interferencji i wstępnej zgodności w konfiguracjach laboratorium EMC

Popularne marki

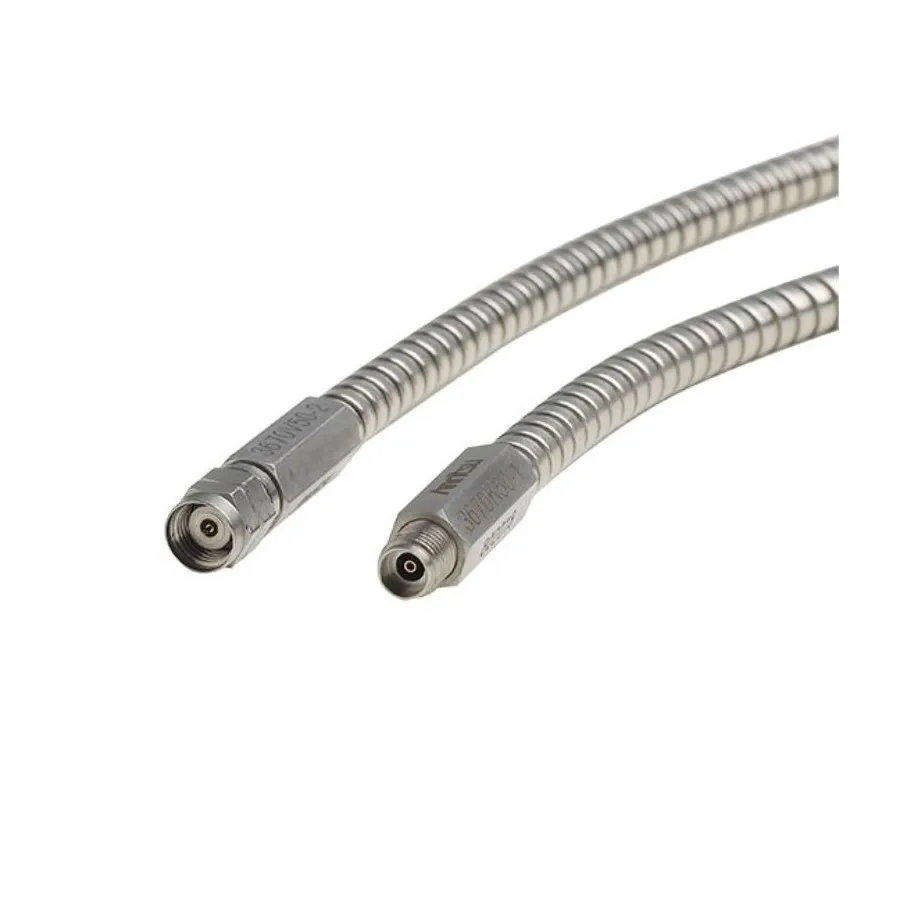

Anritsu produkuje kompleksowy zakres kabli portów testowych dla swoich serii VNA MS46000 i VectorStar, w tym warianty pancerne oceniane na 26,5 GHz i powyżej. Keysight oferuje kable dopasowane fazowo i stabilne fazowo zoptymalizowane dla swoich przyrządów serii PNA. Rohde & Schwarz dostarcza precyzyjne kable portów testowych dla swoich platform VNA ZNA i ZVA.
