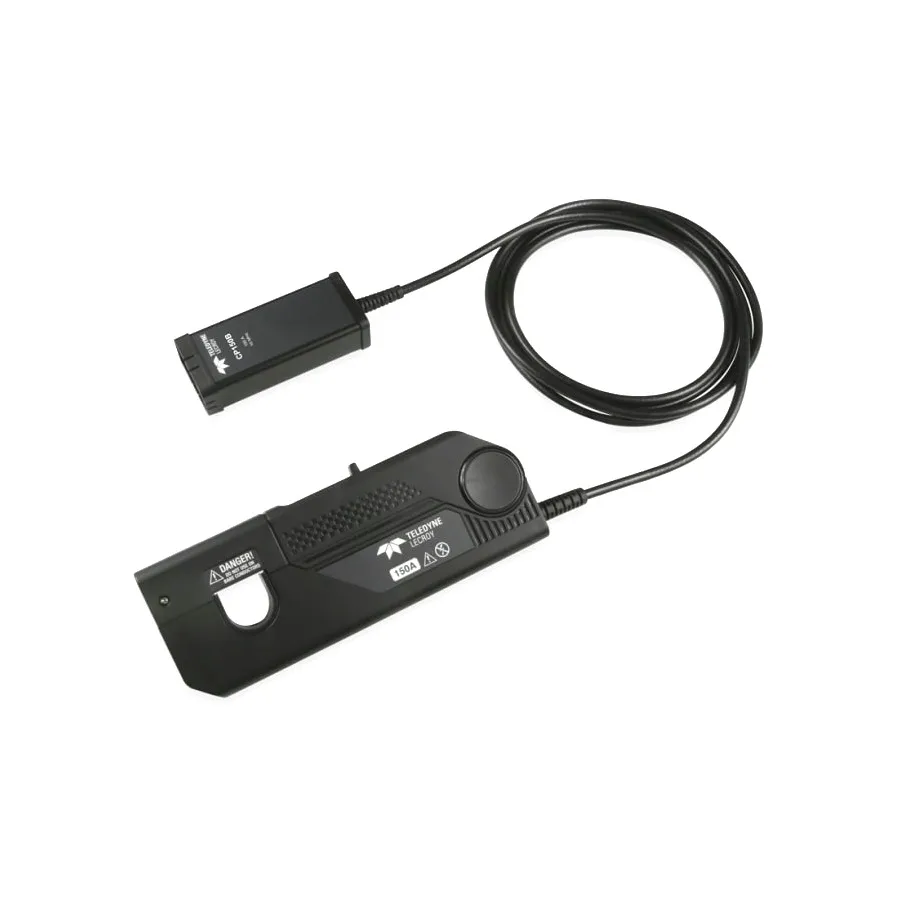

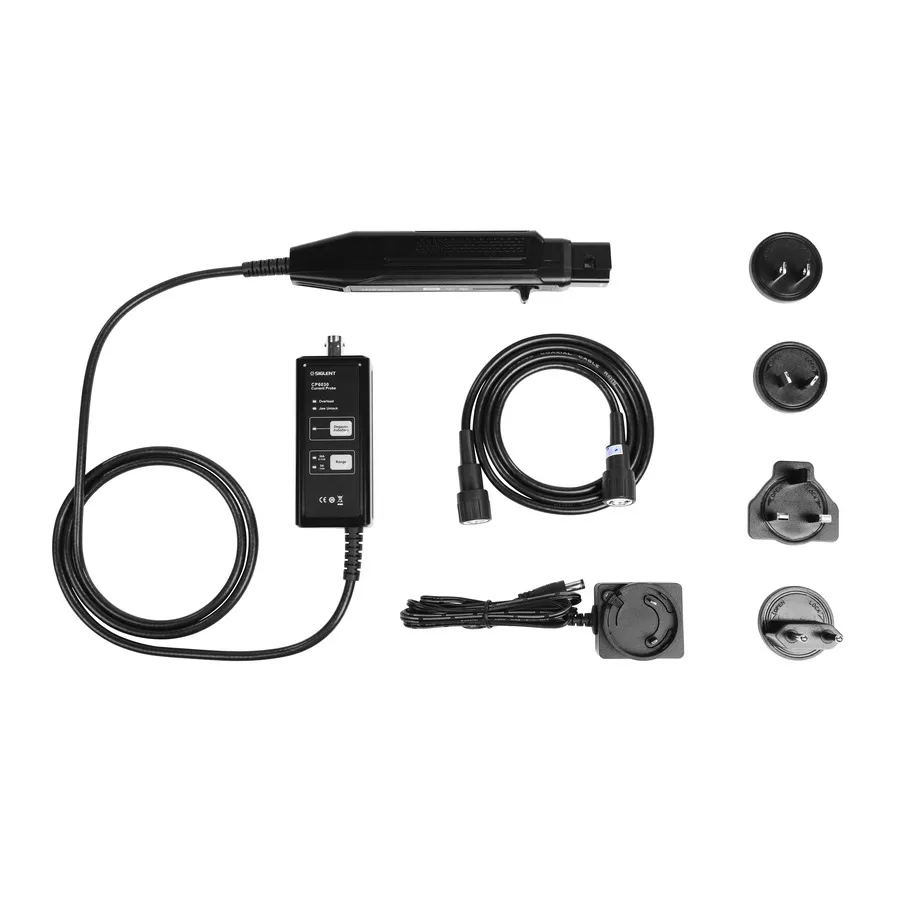

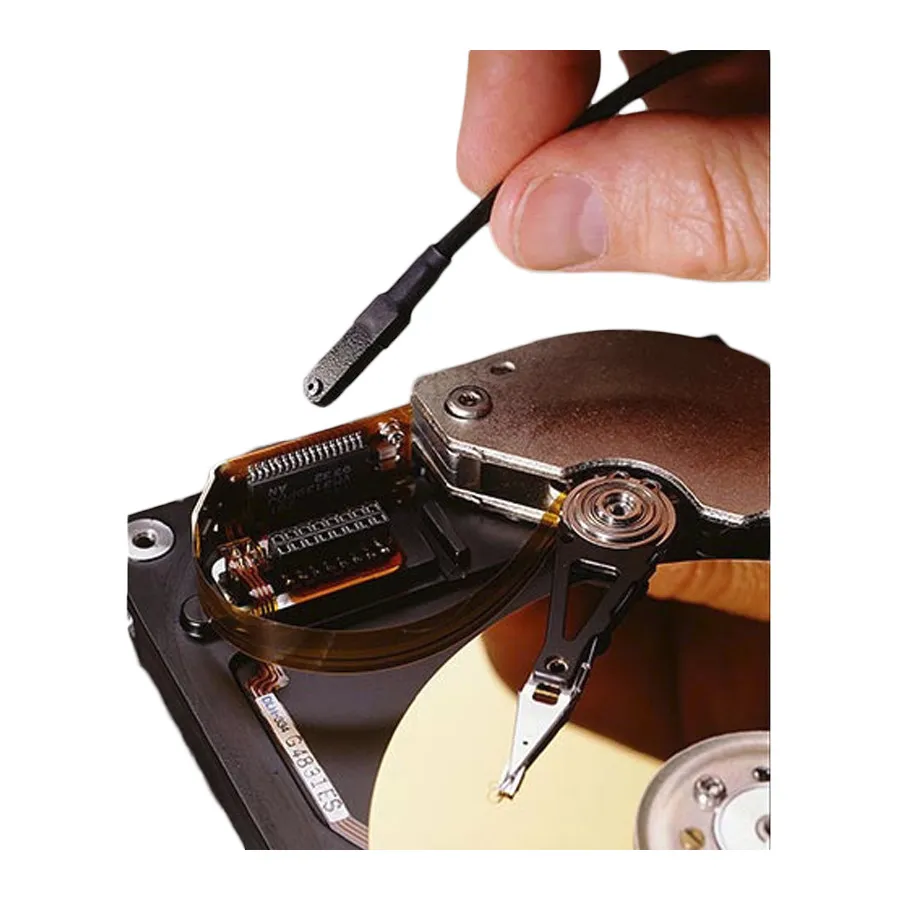

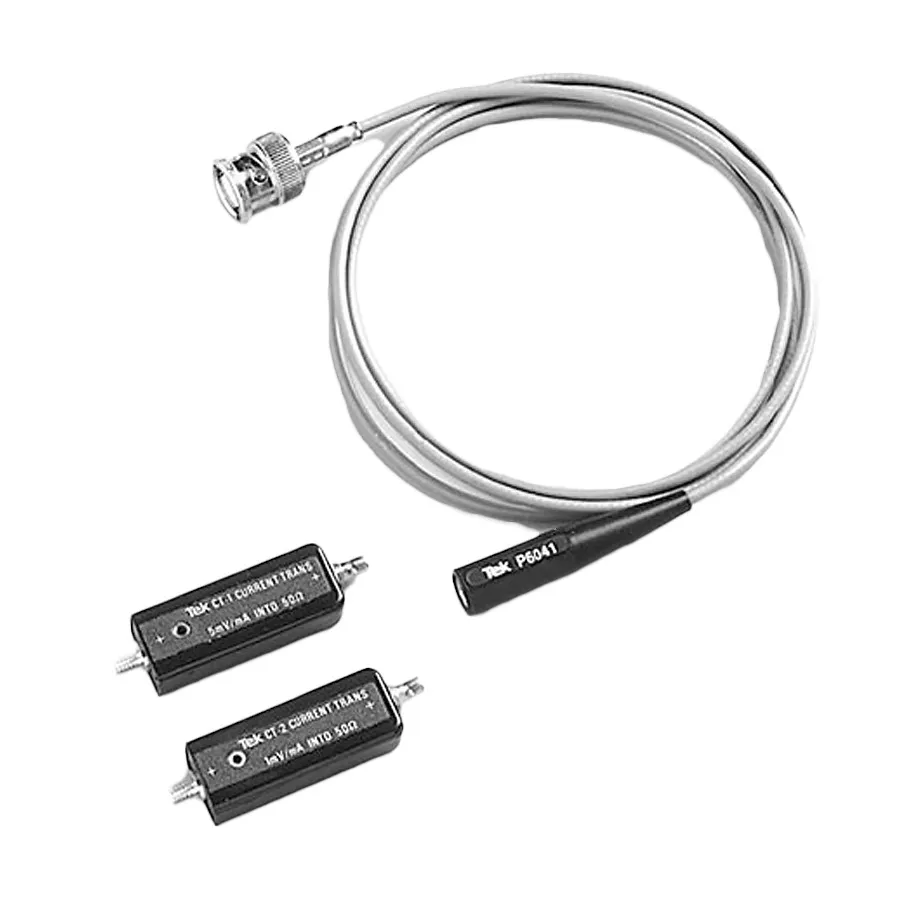

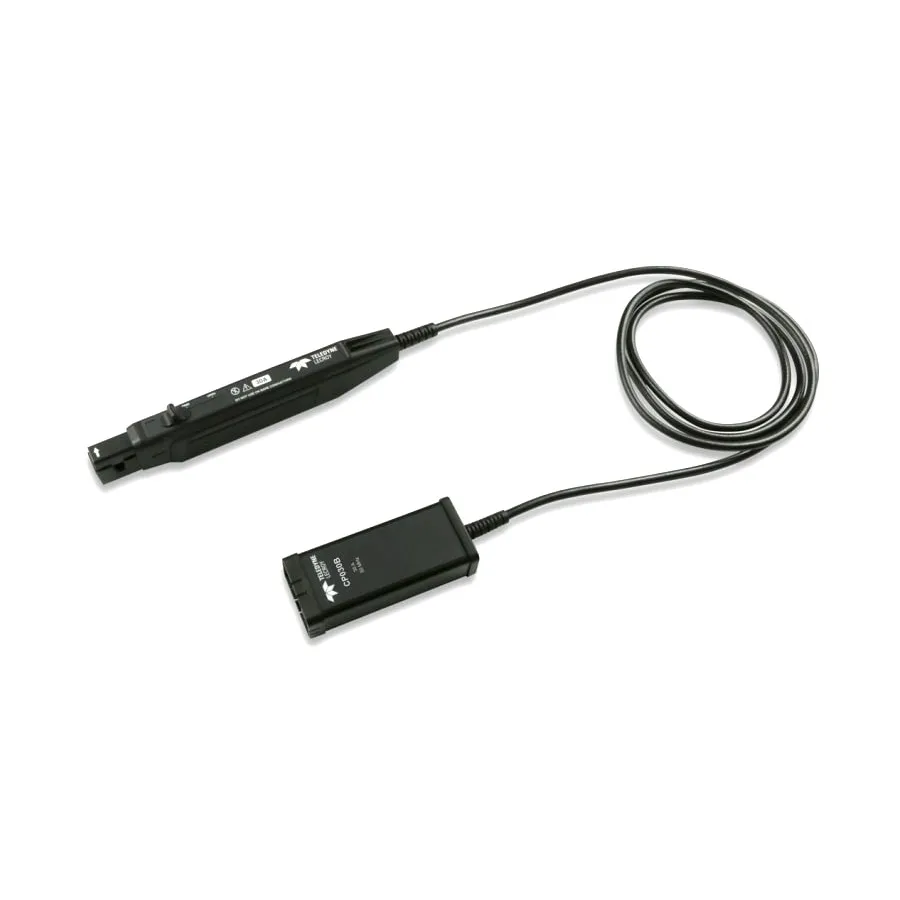

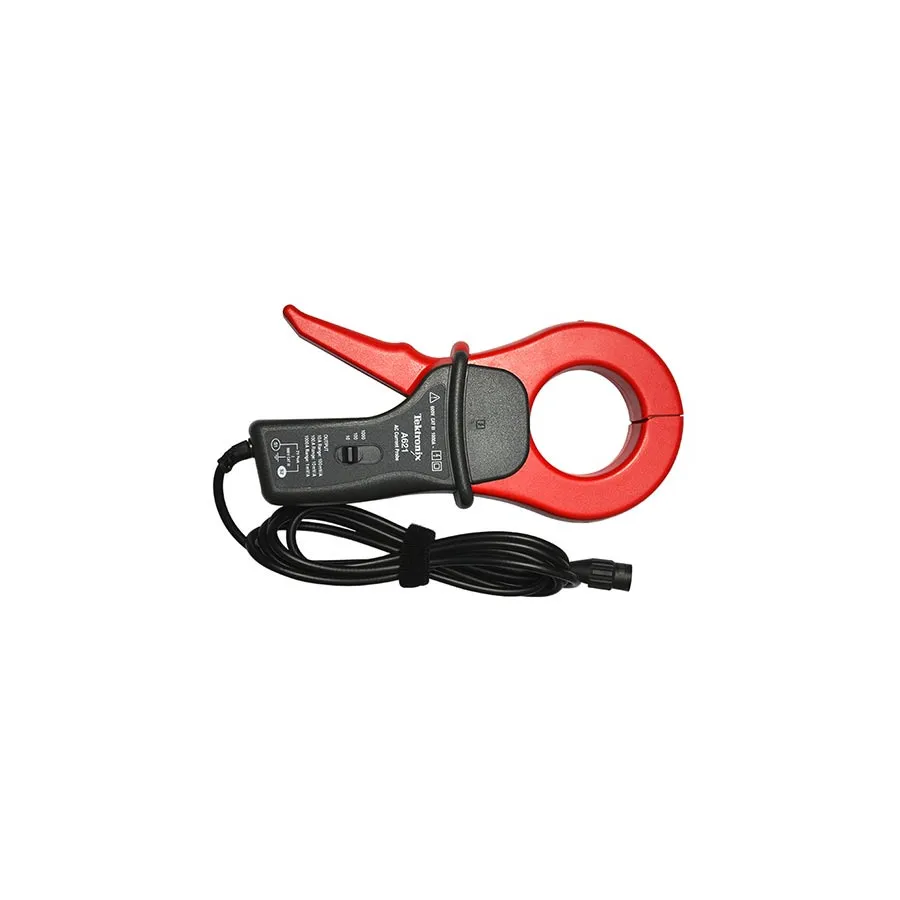

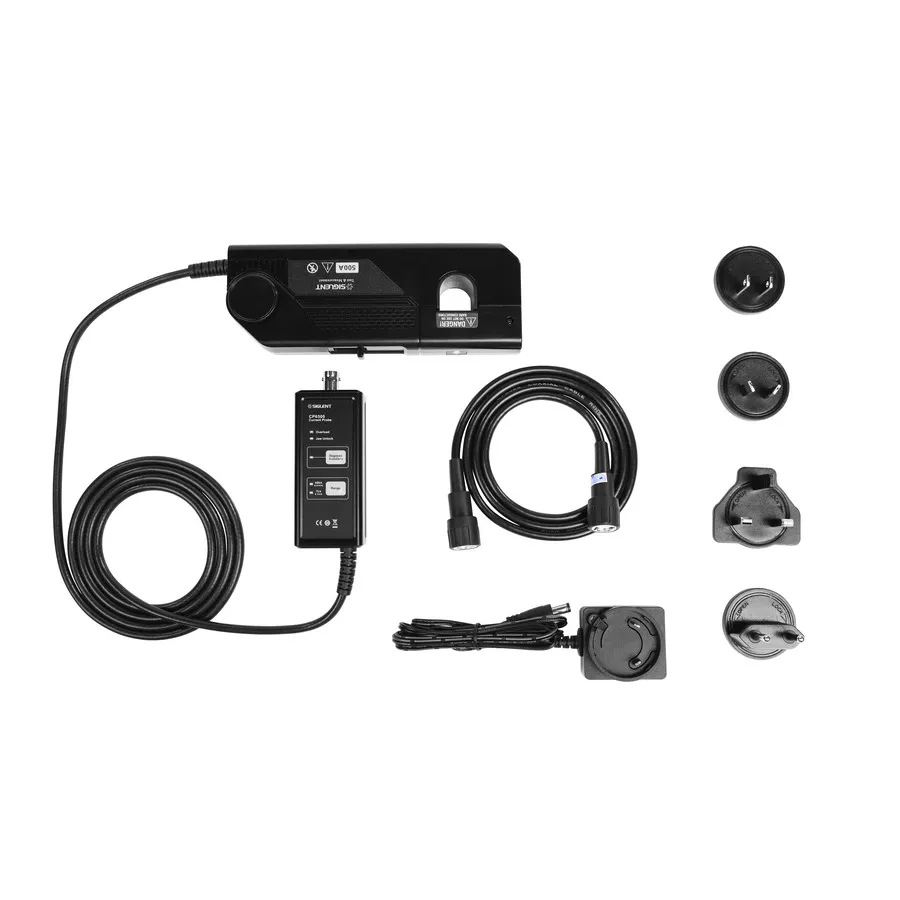

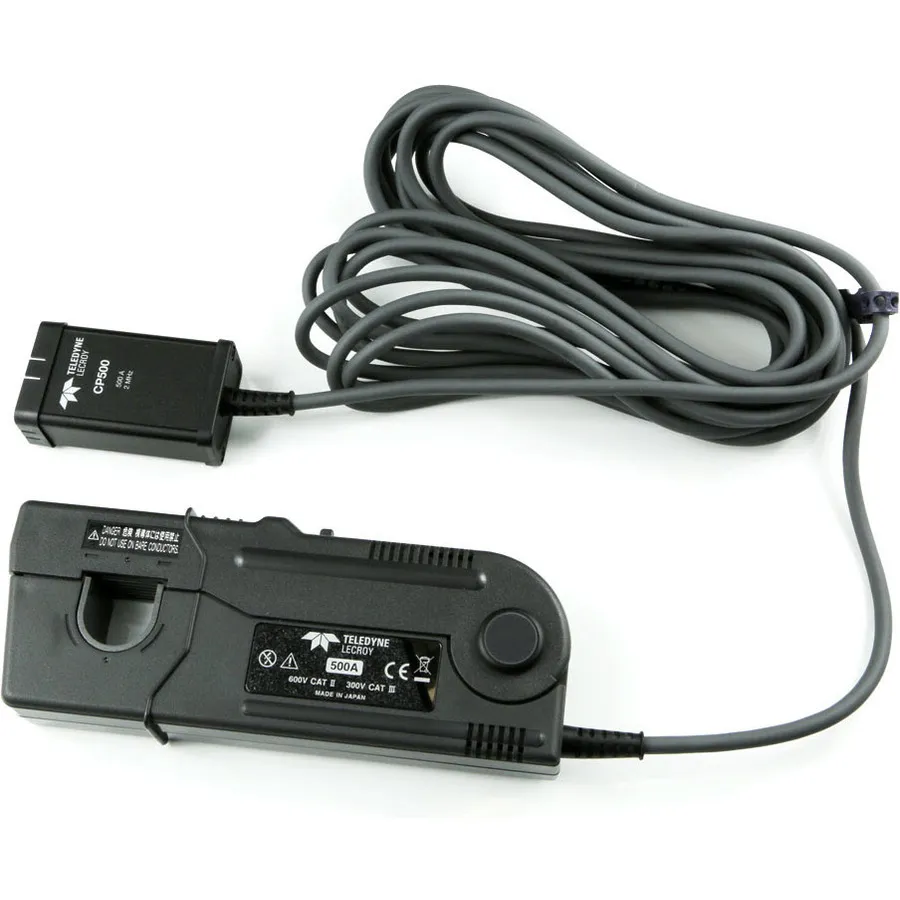

Sondy prądowe

Sondy prądowe to akcesoria oscyloskopowe umożliwiające nieinwazyjny pomiar przebiegów prądu AC i DC poprzez zaciśnięcie wokół przewodnika bez otwierania obwodu. Konwertują one prąd płynący przez przewodnik na proporcjonalny sygnał napięcia odczytywany przez oscyloskop, umożliwiając inżynierom wizualizację przebiegów prądowych, pomiar czasów narastania i analizę zachowania przejściowego wraz z kanałami napięcia. W przeciwieństwie do rezystorów bocznikowych, sondy prądowe nie wprowadzają impedancji szeregowej i nie powodują żadnych zaburzeń w badanym obwodzie.

Sondy prądowe są szeroko stosowane w elektronice mocy, testowaniu silników elektrycznych, elektronice samochodowej i sterowaniu przemysłowym. Modele szerokopasmowe firm Hioki i Keysight obsługują pasma od DC do setek MHz, umożliwiając dokładne rejestrowanie szybkich przejść przełączania w przetwornicach i inwerterach. Są one również powszechnie stosowane razem z sondami napięciowymi do pomiarów mocy chwilowej i analizy efektywności energetycznej w pracy B+R i badaniach zgodności.

Typowe zastosowania

Analiza zasilaczy sieciowych i przetwornic DC-DC — pomiar tętnień prądu induktora i przebiegów prądu węzła przełączającego w celu optymalizacji efektywności
Testowanie napędów silnikowych — monitorowanie prądów fazowych i wykrywanie zdarzeń przeciążenia w trójfazowych systemach inwerterów
Systemy samochodowe i pojazdy elektryczne — analiza prądów wejściowych w systemach zarządzania baterią, ładowarkach pokładowych i obwodach szybkiego ładowania DC
Analiza jakości energii — rejestrowanie zawartości harmonicznych i zniekształceń w prądach sieci AC w aplikacjach przemysłowych i energetycznych
Pomiar EMC — charakteryzowanie sygnatur prądu wspólnego trybu i trybu różnicowego przewodzonego na liniach zasilających

Popularne marki

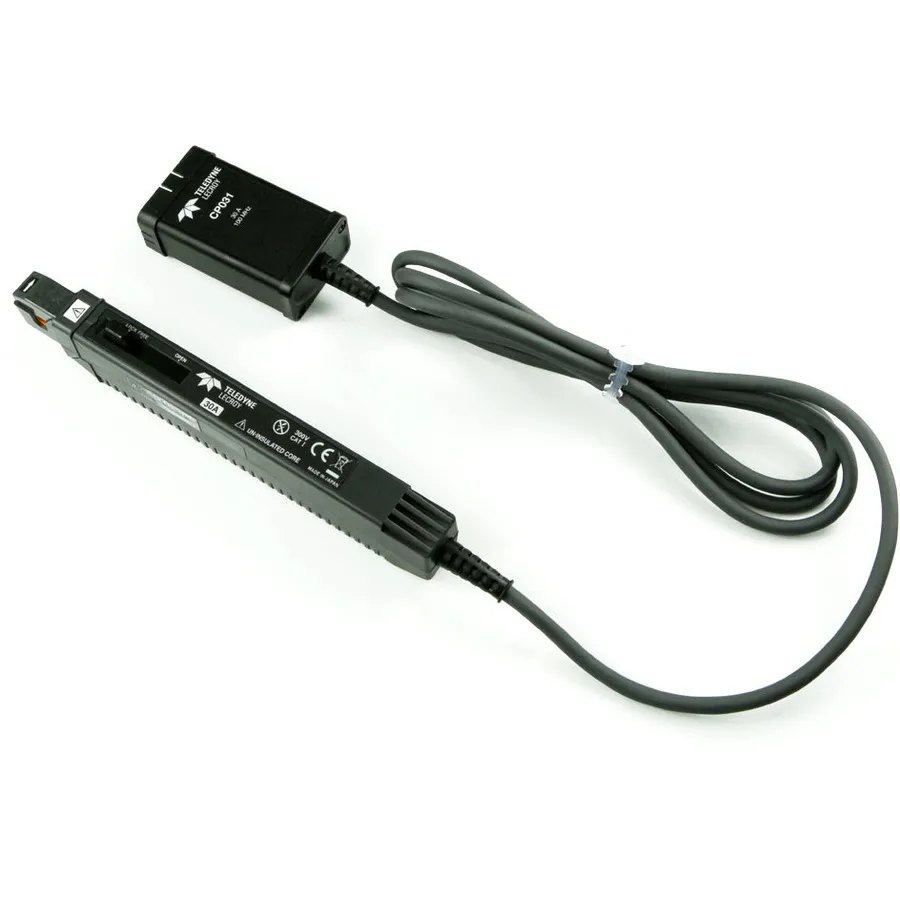

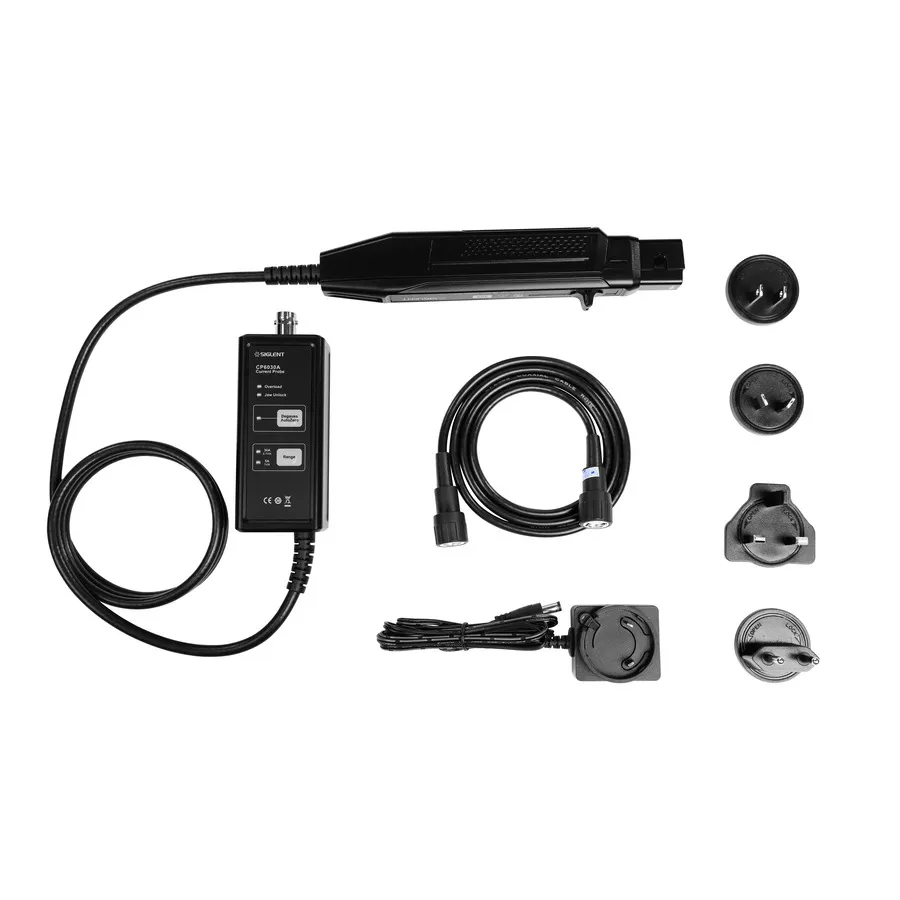

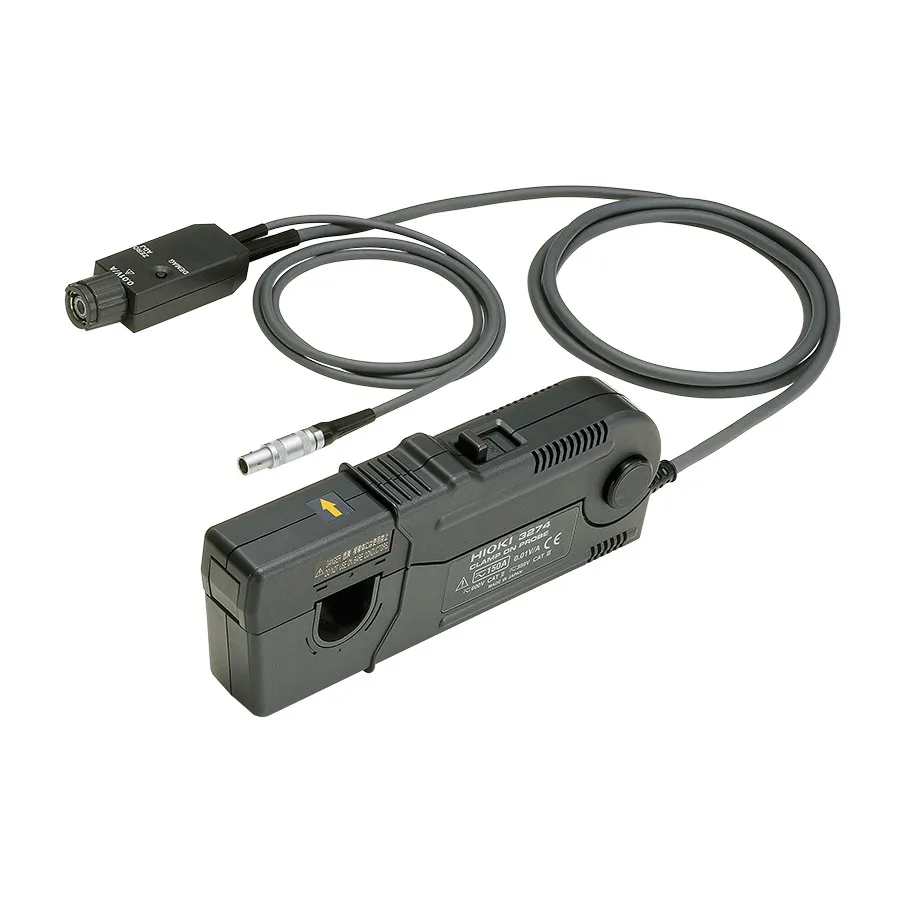

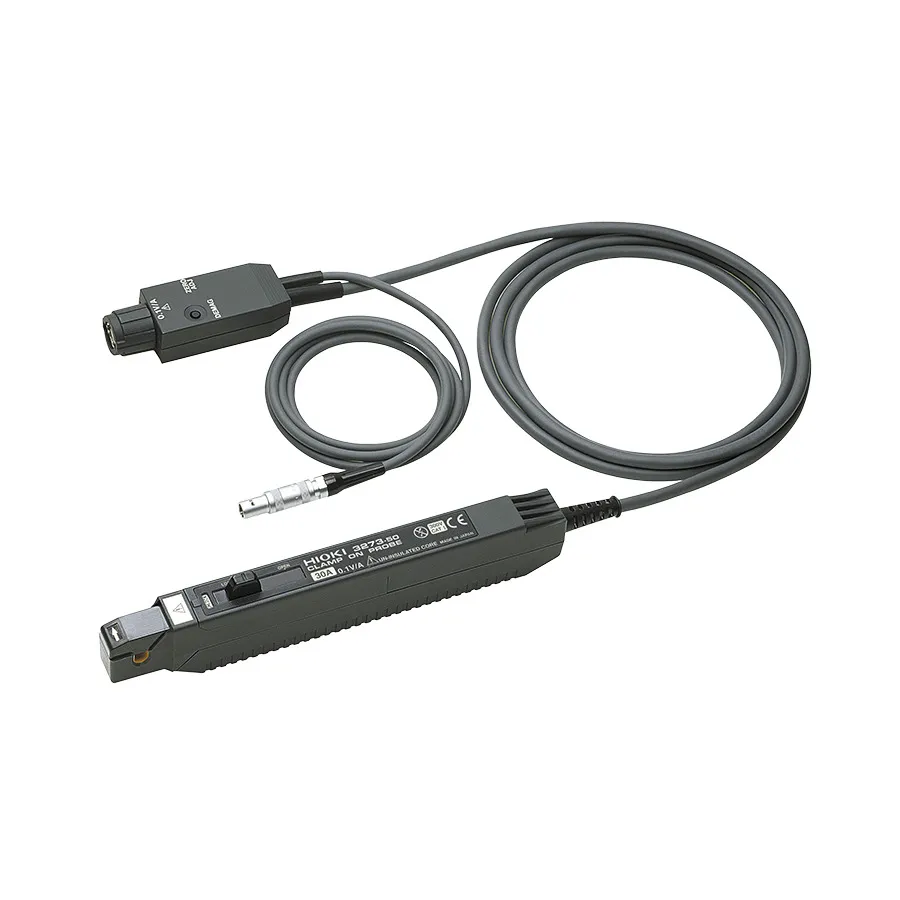

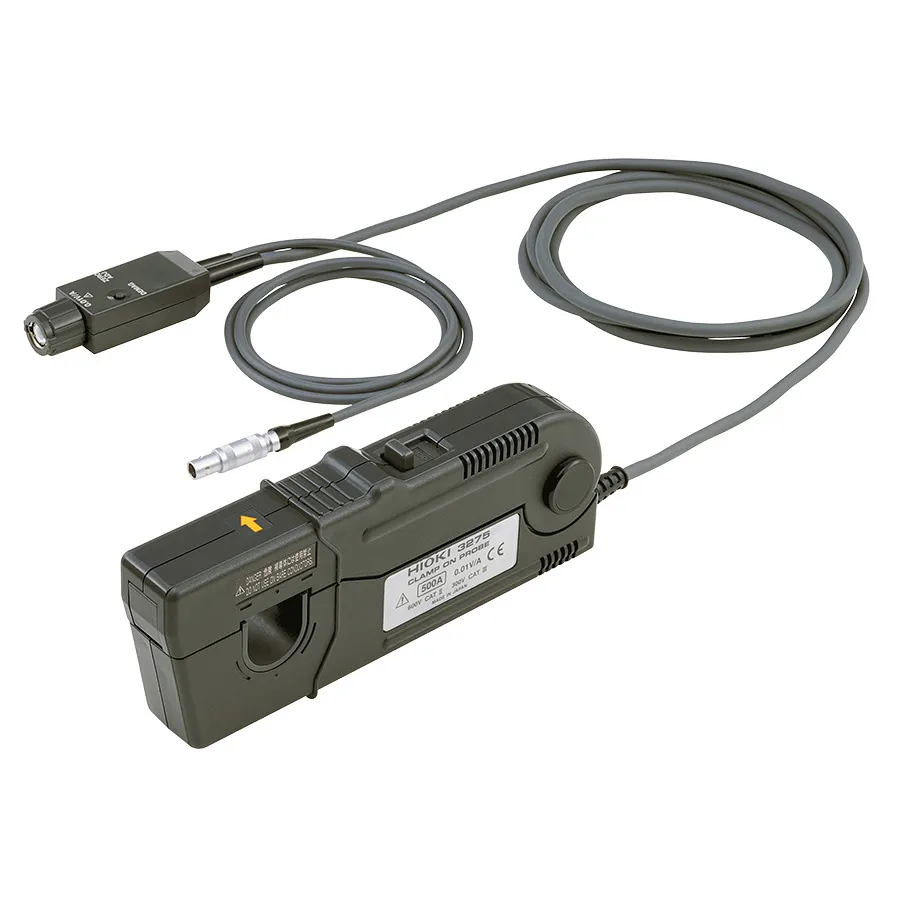

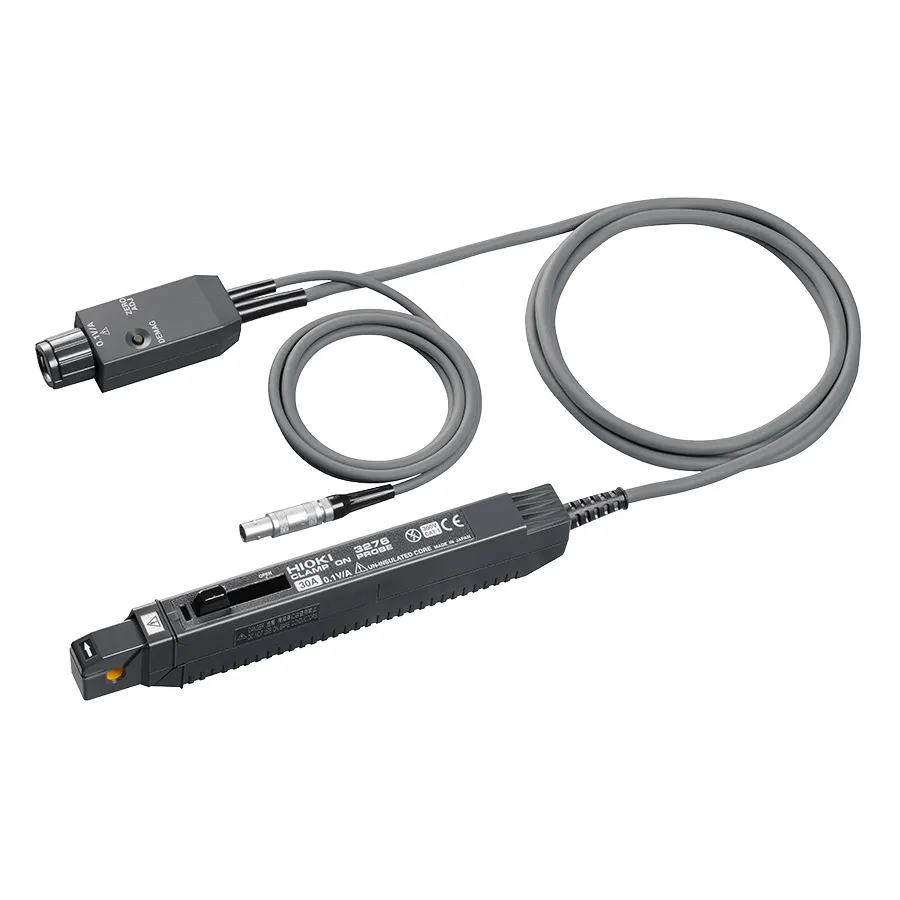

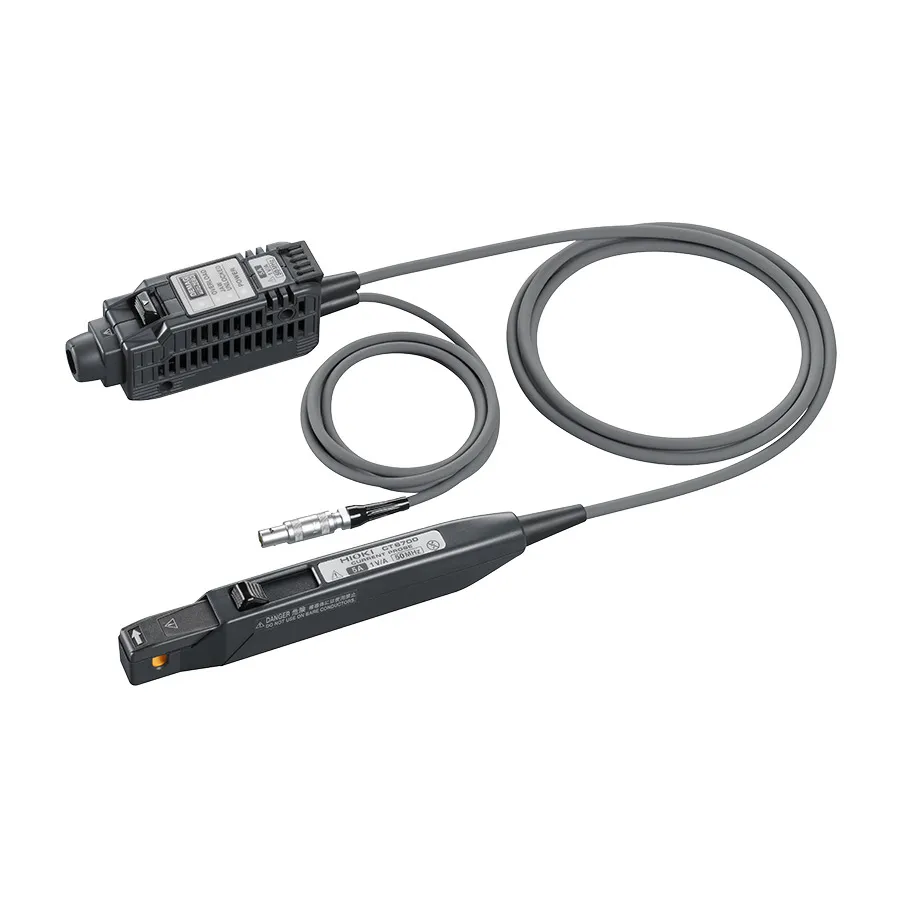

Seria 3273–3276 szerokopasmowych sond prądowych zaciskowych firm Hioki obejmuje szerokie pasmo częstotliwości odpowiednie do elektroniki mocy i testowania inwerterów wysokiej częstotliwości. Keysight oferuje sondy prądowe kompatybilne z platformami oscyloskopów InfiniiVision i Infiniium, w tym modele kompatybilne z multimetrem do konfiguracji pomiarów dwufunkcyjnych.
