Cyfrowe oscyloskopy

Cyfrowe oscyloskopy, zwane również cyfrowymi oscyloskopami z pamięcią (DSO), przechwytują i cyfryzują elektryczne przebiegi przez próbkowanie sygnału wejściowego z wysoką prędkością, przechowywanie danych w pamięci i renderowanie na ekranie. W przeciwieństwie do instrumentów analogowych, DSO mogą zamroźić przebiegi, wyzwalać zdarzenia złożone, wykonywać automatyczne pomiary i eksportować dane do dalszej analizy. Są standardowym narzędziem do weryfikacji sygnałów, debugowania i testowania zgodności w przemyśle elektroniki, motoryzacji, telekomunikacji i energii.

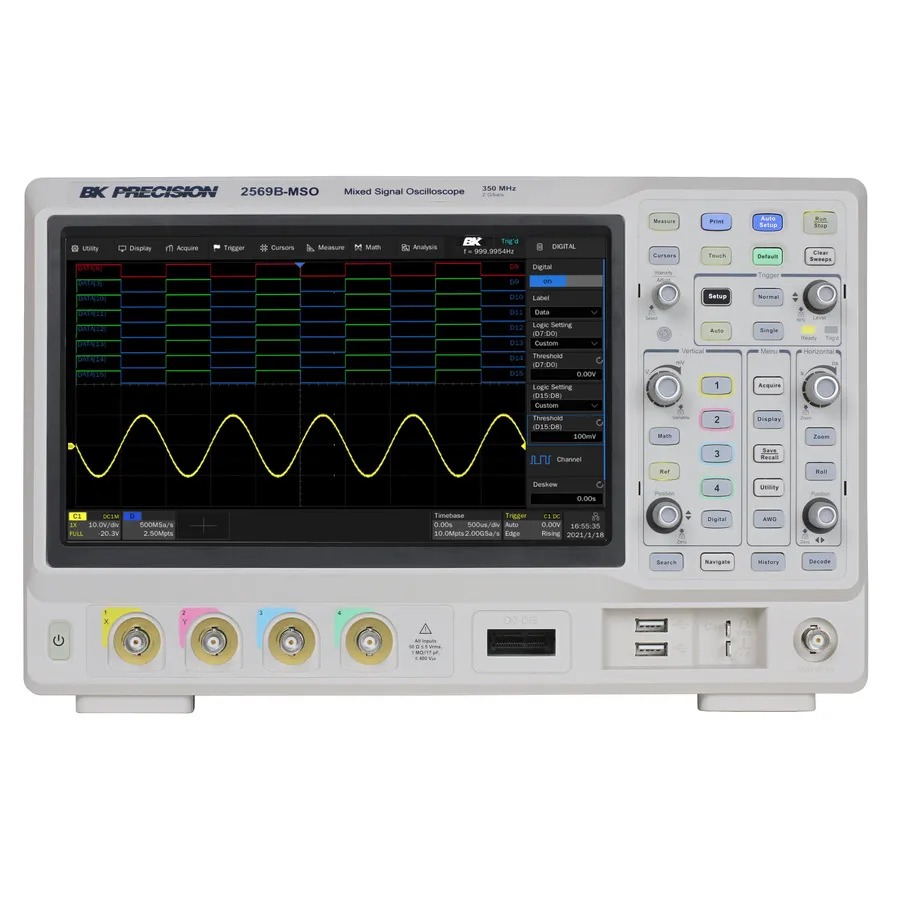

Nowoczesne cyfrowe oscyloskopy oferują szerokość pasma od 70 MHz do kilku gigaherców, głęboką pamięć przebiegów i wbudowane dekodery protokołów dla standardów takich jak I2C, SPI, CAN, LIN, UART i USB. Oscyloskopy sygnału mieszanego (MSO) łączą kanały analogowe i cyfrowe, umożliwiając jednoczesne przechwytywanie przebiegów analogowych i sygnałów logiki cyfrowej na jednym instrumencie. Producenci takie jak B&K Precision, Tektronix, Keysight, Rohde & Schwarz i Siglent oferują DSO dla edukacji, testowania produkcji i zaawansowanych przypadków użytku B+R.

Typowe zastosowania

Debugowanie systemu osadzonego: jednoczesna analiza sygnału analogowego i cyfrowego z zintegrowanym dekodowaniem protokołu
Projektowanie zasilacza: pomiar tętnień, przejść przełączających i wydajności w węzłach przełączania
Wprowadzanie i walidacja PCB: weryfikacja integralności sygnału na wysokoczęstotliwościowych interfejsach cyfrowych
Elektronika motoryzacyjna: przechwytywanie sygnałów magistrali CAN, LIN i FlexRay podczas walidacji ECU
Test produkcji: zautomatyzowane testowanie przebiegów o charakterze pass/fail w środowiskach produkcyjnych
Opracowywanie urządzeń medycznych: weryfikacja czasowania i jakości sygnału w elektronice krytycznej dla bezpieczeństwa

Popularne marki

B&K Precision oferuje niedrogie, ale bogate w funkcje DSO do ogólnego użytku laboratoryjnego i edukacyjnego. Tektronix i Keysight zapewniają standardowe instrumenty branżowe na wszystkich poziomach wydajności. Rohde & Schwarz koncentruje się na testowaniu zgodności i zastosowaniach RF. Siglent zapewnia silną wartość przy średniej szerokości pasma. Do pracy sygnału mieszanego seria InfiniiVision Keysight jest szczególnie wysoko oceniana.
