Sprzęgacze kierunkowe

Sprzęgacze kierunkowe to pasywne czteroportowe komponenty RF i mikrofalowe, które pobierają próbkę części sygnału podróżującego w określonym kierunku wzdłuż linii transmisyjnej. Umożliwiają inżynierom jednoczesne monitorowanie mocy bezpośredniej i odbitej bez przeszkadzania głównej ścieżce sygnału. Ze standardowymi wartościami sprzęgania od 6 dB do 30 dB, sprzęgacze kierunkowe umożliwiają pomiar mocy, monitorowanie sygnału i detekcję mocy odbitej na częstotliwościach od kilku MHz do dziesiątek GHz. Mosty kierunkowe RF rozszerzają tę zdolność na szerokopasmowe aplikacje pomiarów impedancji.

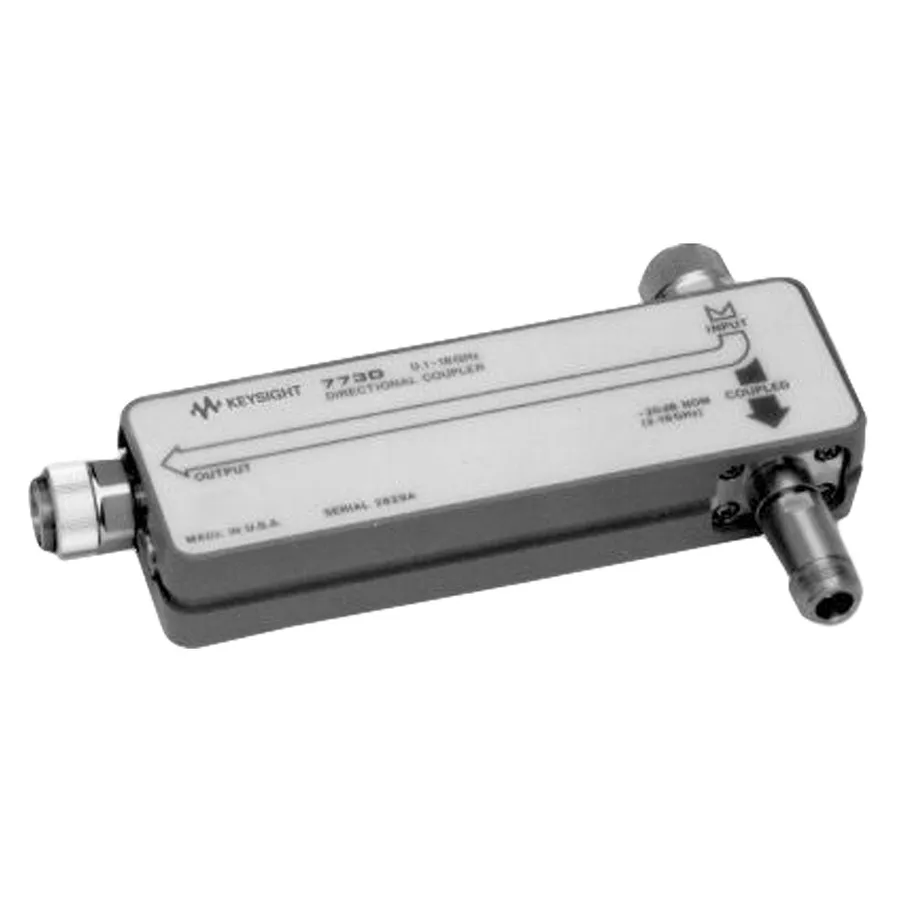

Współosiowe sprzęgacze kierunkowe to niezbędne narzędzia w front-endach analizatorów sieciowych wektorowych (VNA), testowaniu nadajników, systemach zasilania anten i sieciach dystrybucji sygnału. Są szeroko stosowane w testowaniu stacji bazowych telekomunikacyjnych, systemach radarowych lotnictwa i obrony, charakteryzacji wzmacniaczy mocy i weryfikacji RF w produkcji. Modele takie jak Keysight 87300B współosiowy sprzęgacz i Bird 4801-100 odcinek linii reprezentują precyzyjne komponenty pasywne używane w profesjonalnych środowiskach testowania RF w szerokiej gamie branż.

Typowe zastosowania

Monitorowanie mocy bezpośredniej i odbitej w stanowiskach testowania nadajników i wzmacniaczy
Pobieranie próbek sygnałów do analizy spektrum bez przerywania głównej ścieżki transmisji
Pomiar strat zwrotnych i VSWR w testowaniu anten i linii transmisyjnych
Separacja sygnału front-endu VNA do dokładnych pomiarów parametrów S
Wyrównanie mocy i pętle automatycznej kontroli wzmocnienia w generatorach sygnału RF

Popularne marki

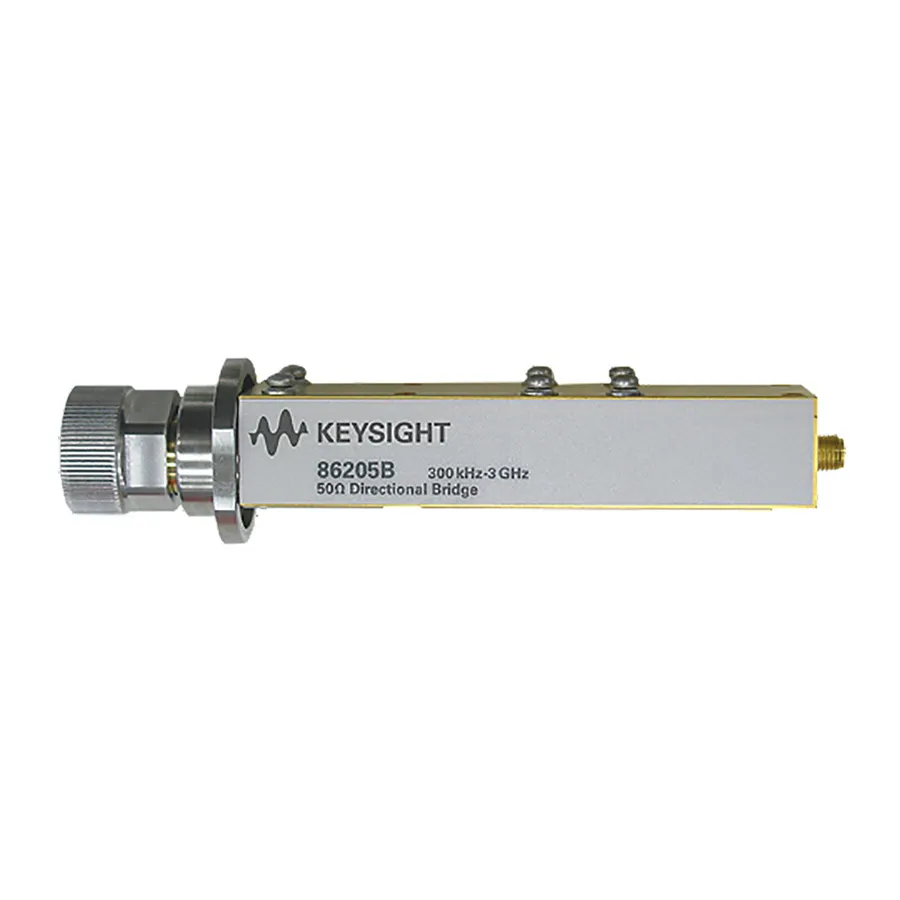

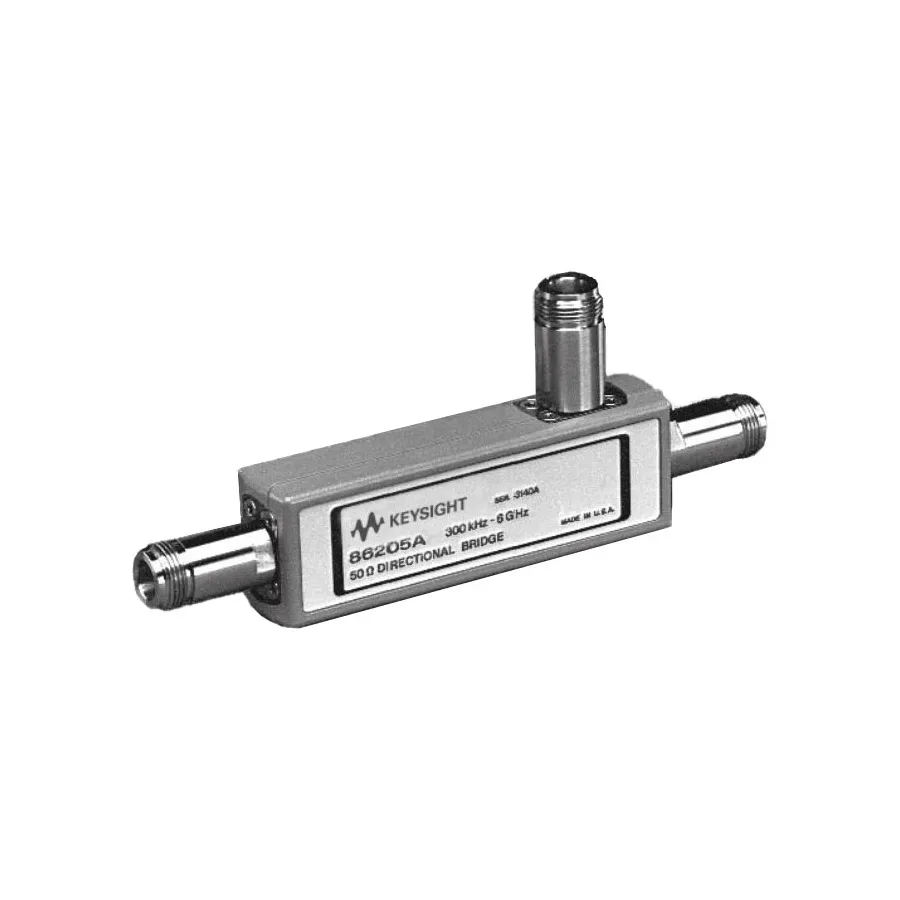

Keysight Technologies oferuje zakres współosiowych sprzęgaczy kierunkowych i mostów kierunkowych RF, w tym seria 86205A/B i 87300B, obejmujące częstotliwości od DC do pasm mikrofalowych z wysoką kierunkowością i niskim tłumieniem insertu. Bird Technologies specjalizuje się w kierunkowych sprzęgaczach wysokiej mocy takich jak seria 4801-100, szeroko używanych w testowaniu nadajników i weryfikacji transmisji. Obaj producenci dostarczają komponenty odpowiednie do pomiarów laboratoryjnych i testowania RF na linii produkcyjnej.
