Testery oporu połączenia ochronnego

Testery oporu połączenia ochronnego — zwane również testerami oporu przewodu ochronnego — weryfikują, że przewód ochronny ziemny (PE) w urządzeniach elektrycznych zapewnia ścieżkę o niskim oporze od odkrytych części metalowych do bezpiecznego uziemienia. Poprzez przepuszczenie wysokiego prądu (zazwyczaj 10 A do 30 A AC) przez ścieżkę uziemnienia i pomiar wynikającego spadku napięcia, te instrumenty obliczają opór połączenia ochronnego. Większość norm bezpieczeństwa wymaga wartości oporu poniżej 100 mΩ do 300 mΩ w zależności od zastosowania i klasy urządzenia.

Testowanie oporu połączenia ochronnego jest obowiązkową weryfikacją bezpieczeństwa dla zgodności z normami IEC 60950-1, IEC 62368-1, IEC 60601-1, UL 60950 i CSA. Jest rutynowo wykonywane jako część testowania bezpieczeństwa produktu na koniec linii w produkcji elektroniki i podczas okresowej konserwacji urządzeń przemysłowych.

Typowe zastosowania

Testowanie zgodności bezpieczeństwa na koniec linii sprzętu IT i elektroniki konsumenckiej
Weryfikacja ochronnego uziemienia urządzenia medycznego zgodnie z IEC 60601-1
Weryfikacja ciągłości uziemienia maszyn przemysłowych i oporu połączenia
Inspekcja odbiorcza i okresowe powtórne testowanie urządzeń elektrycznych w eksploatacji
Łączone sekwencje testów bezpieczeństwa obok testowania hipot i prądu upływu

Popularne marki

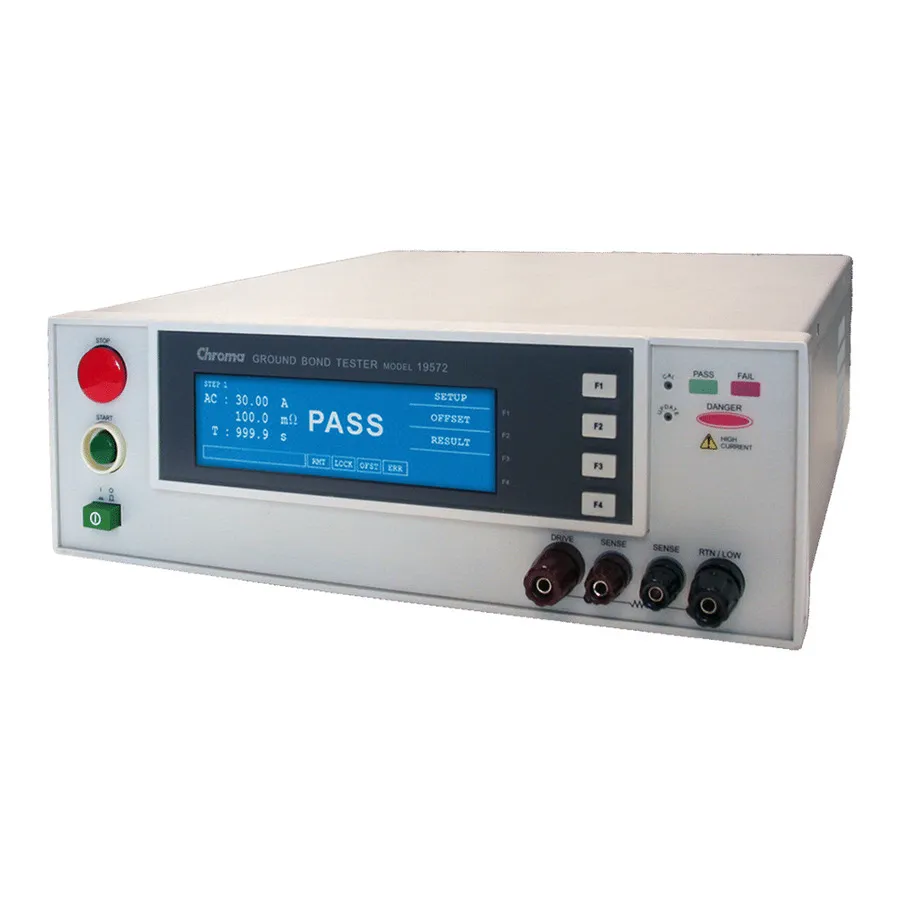

Chroma, Associated Research i SCI (Slaughter Company Incorporated) są wiodącymi producentami dedykowanych testerów oporu połączenia ochronnego. Te marki oferują zarówno samodzielne instrumenty połączenia ochronnego, jak i zintegrowane analizatory bezpieczeństwa elektrycznego, które łączą hipot, połączenie ochronne i pomiar prądu upływu na jednej platformie.
