Testery prądu upływu

Testery prądu upływu mierzą niezamierzony prąd, który przepływa z urządzeń elektrycznych przez niezamierzoną ścieżkę — taką jak przez osobę dotykającą obudowy lub przez przewód pacjenta w urządzeniu medycznym. Te instrumenty symulują sieć impedancji ciała ludzkiego lub pacjenta określoną przez normy bezpieczeństwa i mierzą wynikający prąd w różnych warunkach awarii, w tym scenariusze otwartego neutralu i otwartego uziemienia. Testowanie prądu upływu jest wymagane przez IEC 60601-1, IEC 62368-1, IEC 60335 i UL 544, między innymi.

Typy mierzonego prądu upływu obejmują prąd dotykowy (dawniej uziemienie upływu), upływ obudowy, prąd upływu pacjenta i prąd pomocniczy pacjenta dla urządzeń medycznych. Wiele instrumentów zawiera wbudowaną sieć pomiarową zgodną z IEC 60990 w celu dokładnego symulowania odpowiedzi impedancji ciała ludzkiego w wymaganym zakresie częstotliwości.

Typowe zastosowania

Testowanie zgodności bezpieczeństwa urządzenia medycznego zgodnie z IEC 60601-1, serii IEC 60601-2 i normami AAMI
Testowanie prądu upływu urządzeń konsumerskich zgodnie z IEC 60335 i EN 60335
Testowanie zgodności sprzętu IT i produktów audio/wideo zgodnie z IEC 62368-1
Okresowe testowanie bezpieczeństwa elektrycznych produktów klasy I i klasy II
Zintegrowane sekwencje testów bezpieczeństwa elektrycznego na liniach produkcyjnych

Popularne marki

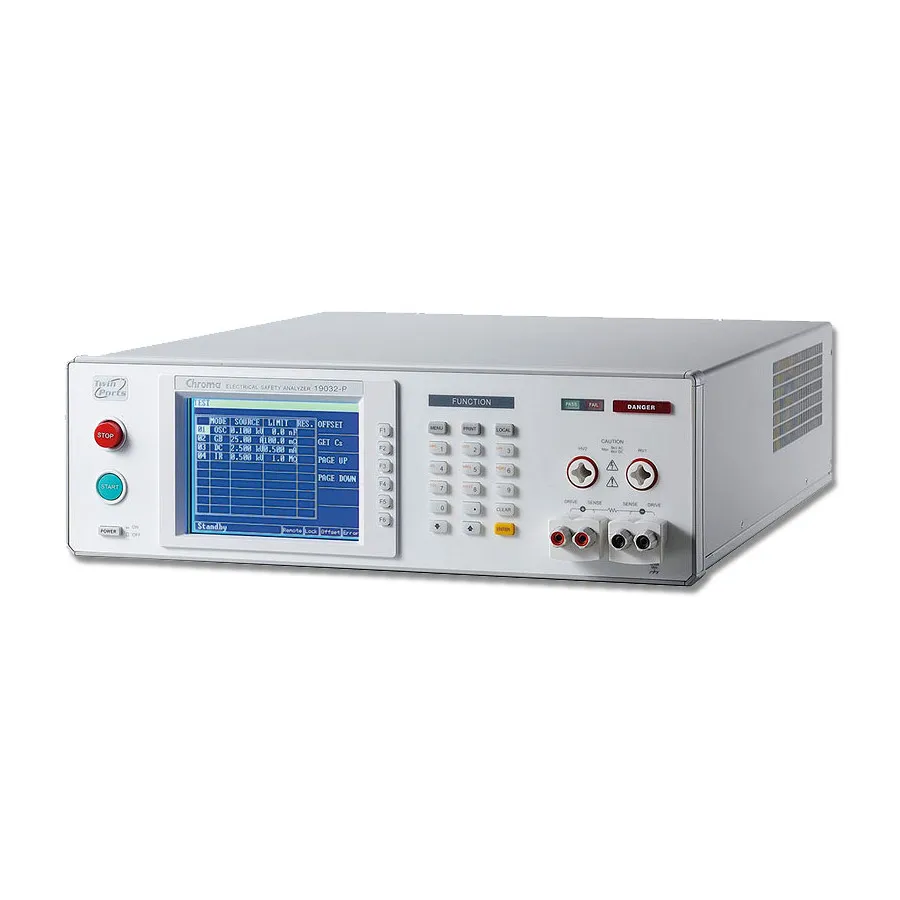

Chroma i Associated Research oferują wszechstronne testery prądu upływu i łączone analizatory bezpieczeństwa elektrycznego do użytku produkcyjnego i laboratoryjnego. Vitrek specjalizuje się w precyzyjnych instrumentach hipot i prądu upływu z interfejsami GPIB i USB dostosowanymi do zautomatyzowanych środowisk testowych. Amprobe zapewnia przenośne narzędzia do pomiaru prądu upływu w stylu szczypiec dla aplikacji serwisu polowego.
