Sondy logiczne i kable

Sondy logiczne i kable to akcesoria oscyloskopowe łączące sygnały cyfrowe z wejściami oscyloskopu mieszanego sygnału (MSO), umożliwiające jednoczesną akwizycję kanałów analogowych i cyfrowych na jednej osi czasu. W przeciwieństwie do sond analogowych, sondy logiczne rejestrują sygnały przy określonych progach logicznych i renderują je jako powiązane czasowo przebiegi cyfrowe wyświetlane obok kanałów analogowych. To pozwala inżynierom korelować zachowanie fizyczne analogowe — takie jak szum szyny zasilającej lub jitter zegara — z aktywnością magistrali cyfrowej, czyniąc sondy logiczne niezbędnymi dla rozwoju systemów wbudowanych i debugowania obwodów cyfrowych.

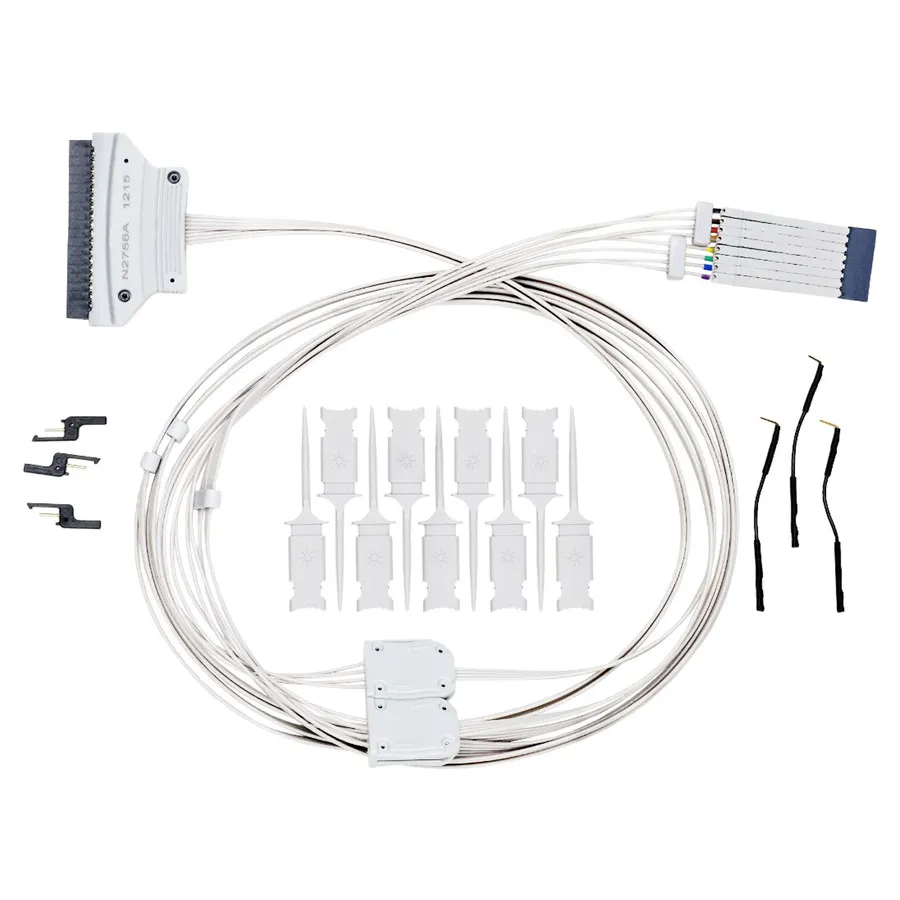

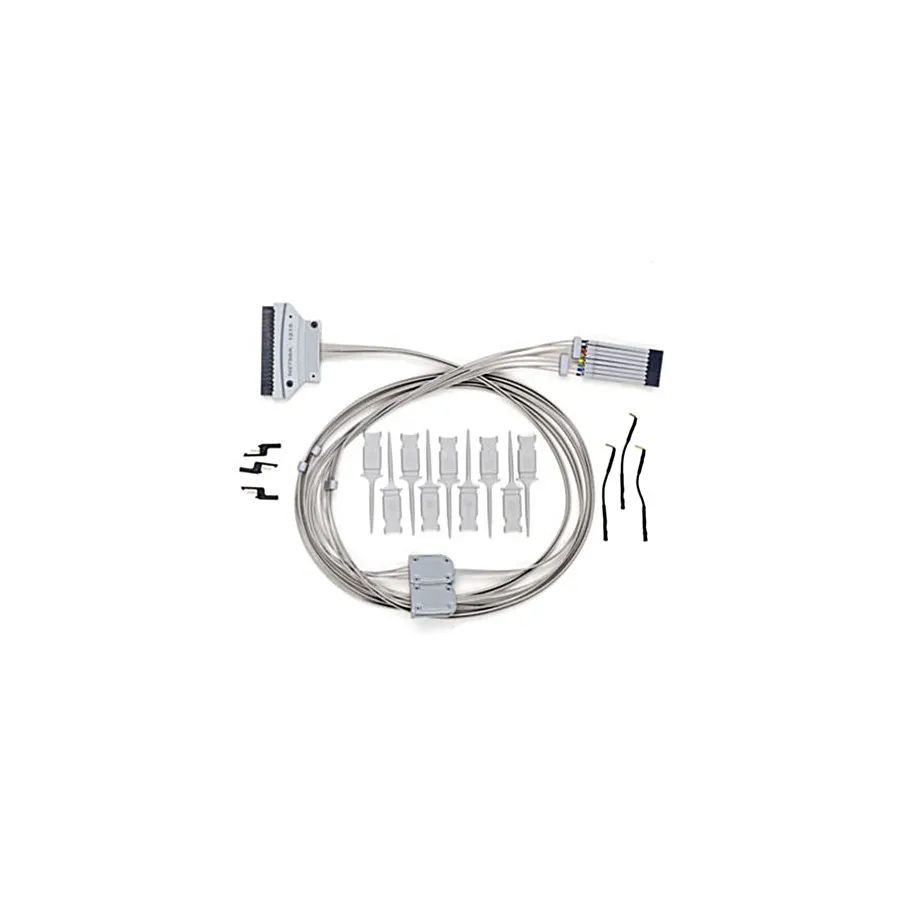

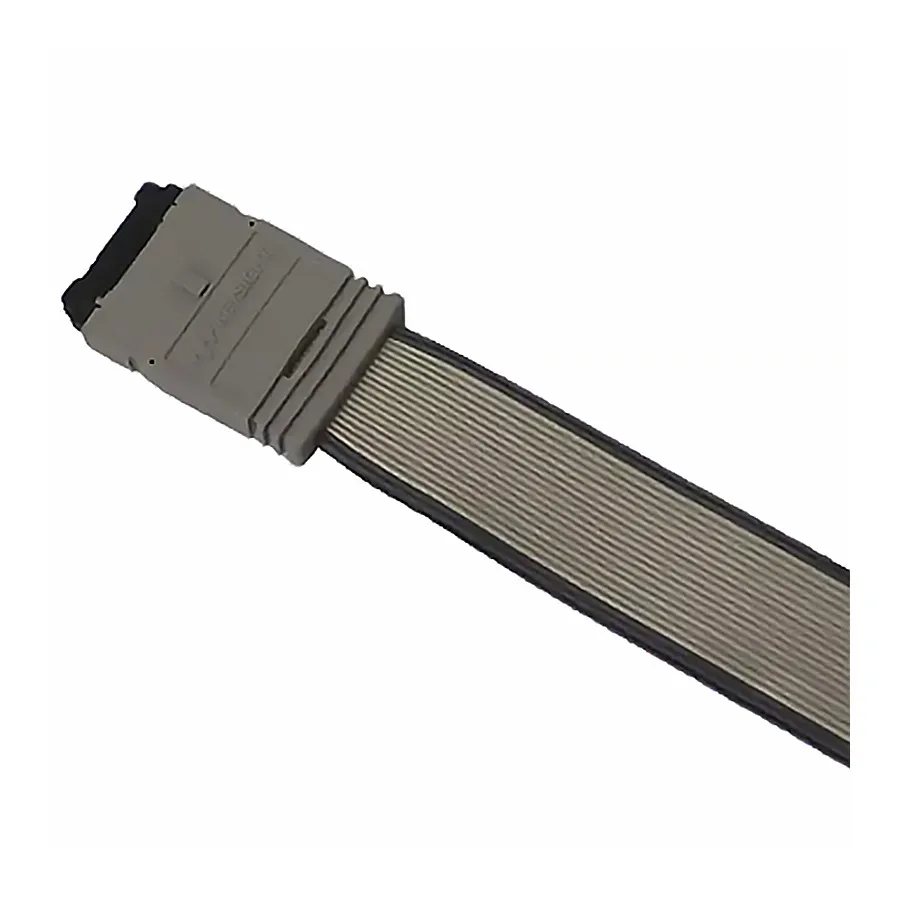

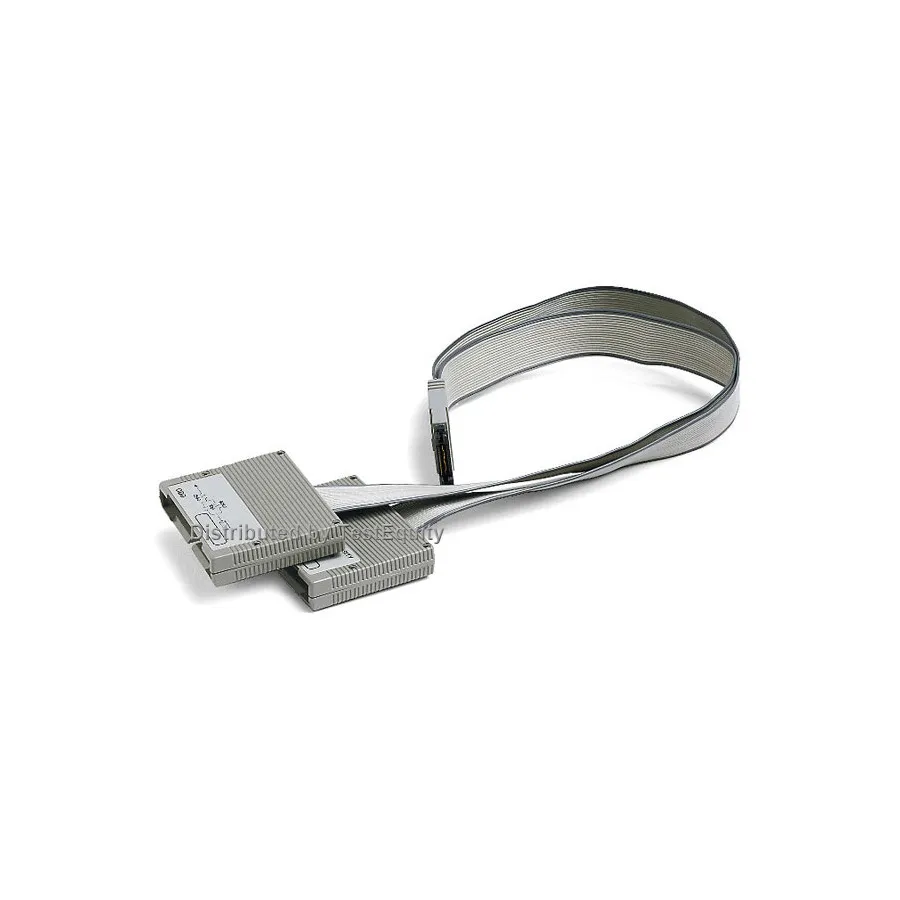

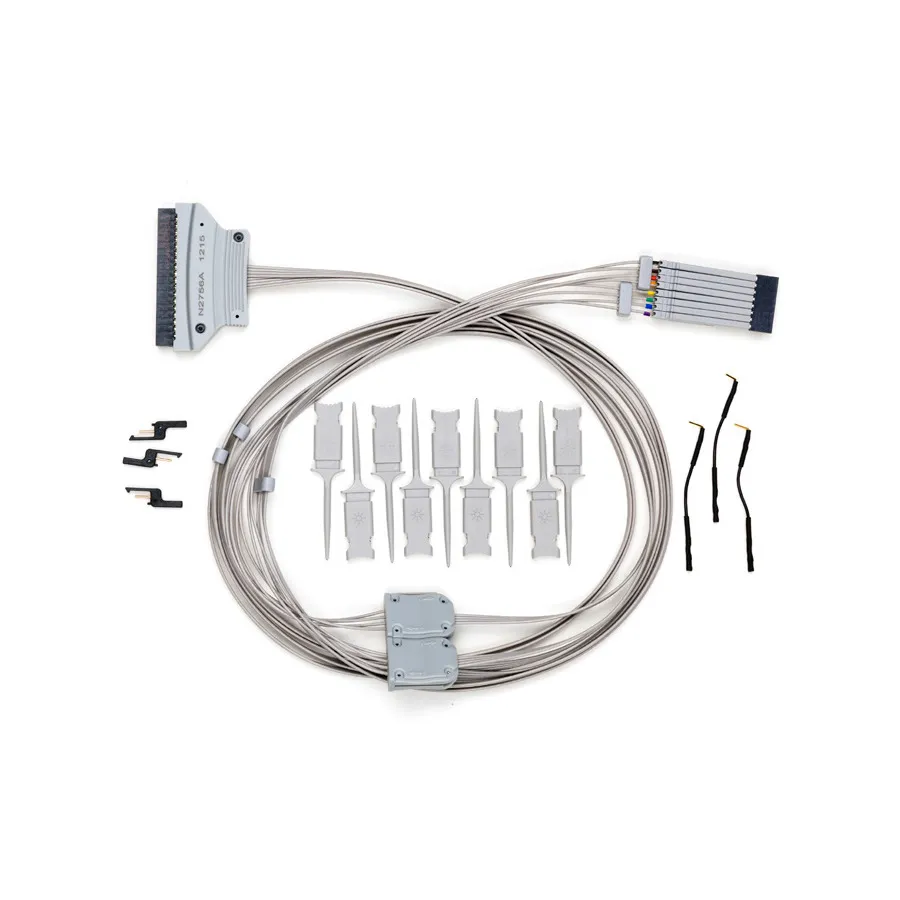

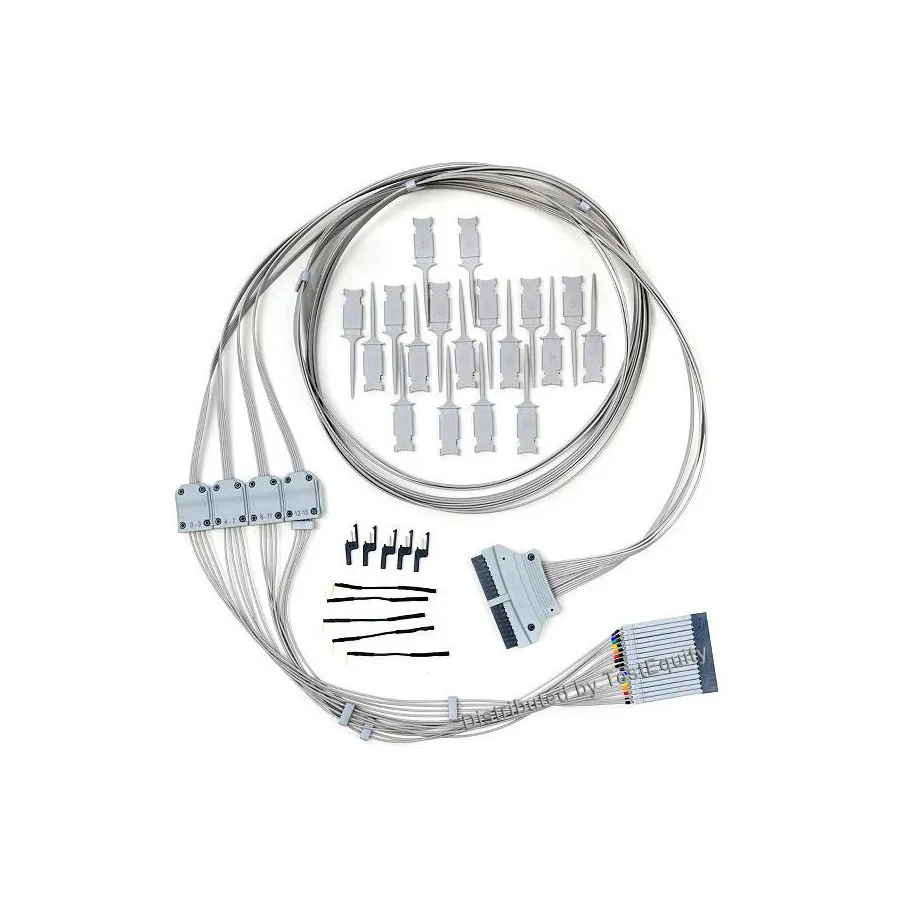

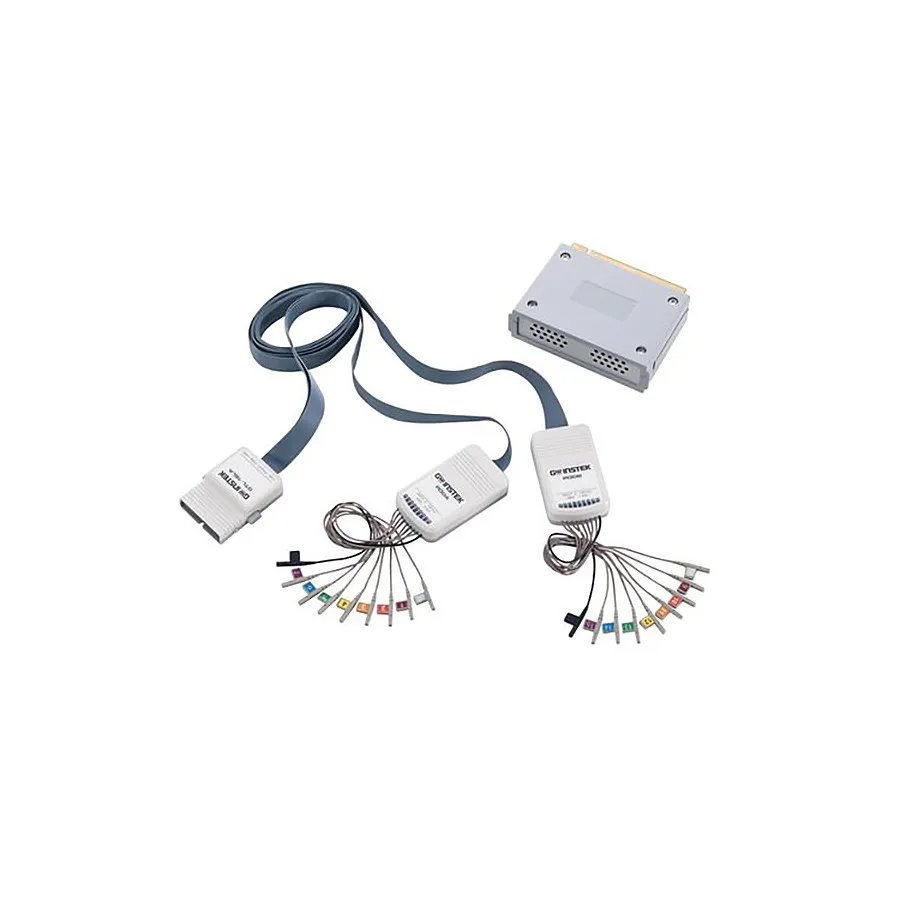

Akcesoria sond logicznych zazwyczaj obejmują wielokanałowe kable wyprowadzeniowe, złącza Mictor i głowice sond analizatora logiki, które przyczepiają się do pinów IC, punktów testowych lub nagłówków płyty. Zestawy uaktualnień MSO firmy Keysight, takie jak DSOX2MSO i DSOXPERFMSO, przekształcają kompatybilne oscyloskopy InfiniiVision w pełne urządzenia mieszanego sygnału z maksymalnie 16 kanałami cyfrowymi. Moduł DS2-16LA firmy GW Instek dodaje równoważne możliwości do ich oscyloskopów serii DS2000 w dostępnej cenie.

Typowe zastosowania

Debugowanie oprogramowania wbudowanego — korelowanie stanów magistrali cyfrowej z zachowaniem szyny zasilającej i sygnałami zegarowymi podczas wykonywania oprogramowania
Dekodowanie protokołów szeregowych — rejestrowanie i dekodowanie transakcji magistrali cyfrowej SPI, I2C, UART, CAN, LIN i innych do analizy protokołu
Rozwój FPGA i CPLD — sondowanie wewnętrznych sygnałów logicznych i weryfikacja przejść automatu stanów w złożonych projektach cyfrowych
Wprowadzenie obwodu drukowanego i weryfikacja sprzętu — jednoczesne monitorowanie wielu linii sterowania cyfrowego i danych podczas nowego wprowadzenia sprzętu
Analiza czasu — pomiar czasów ustawienia i zatrzymania, opóźnień propagacji i detekcji usterek na interfejsach logiki cyfrowej

Popularne marki

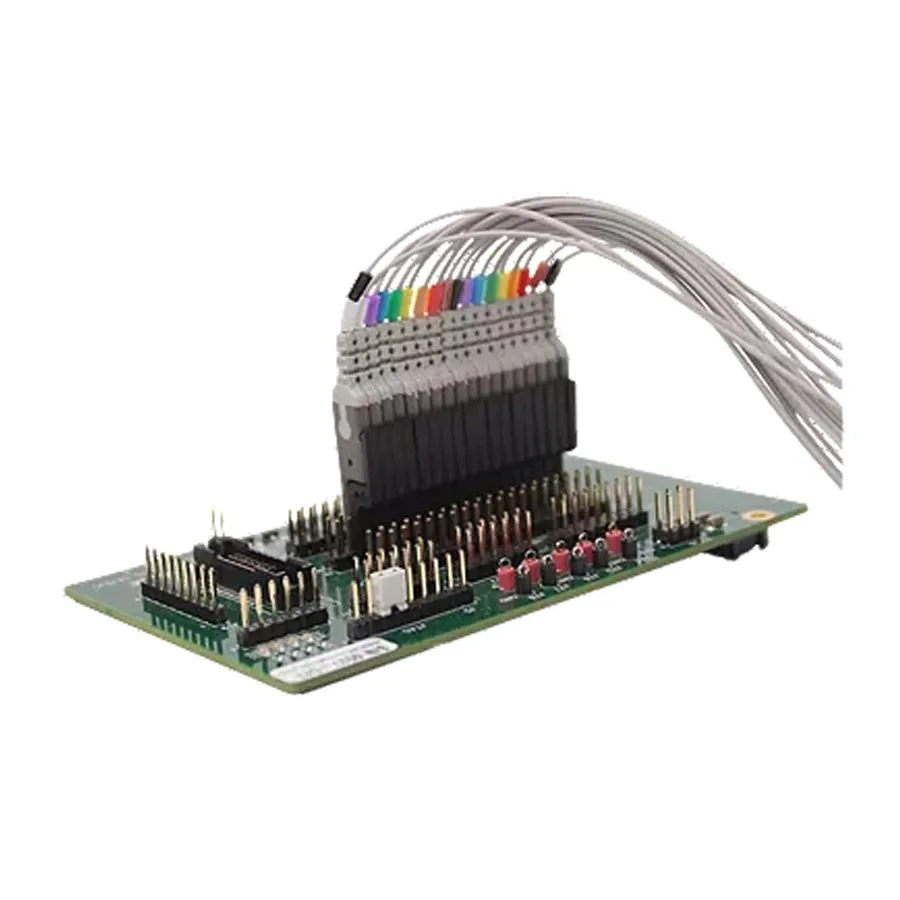

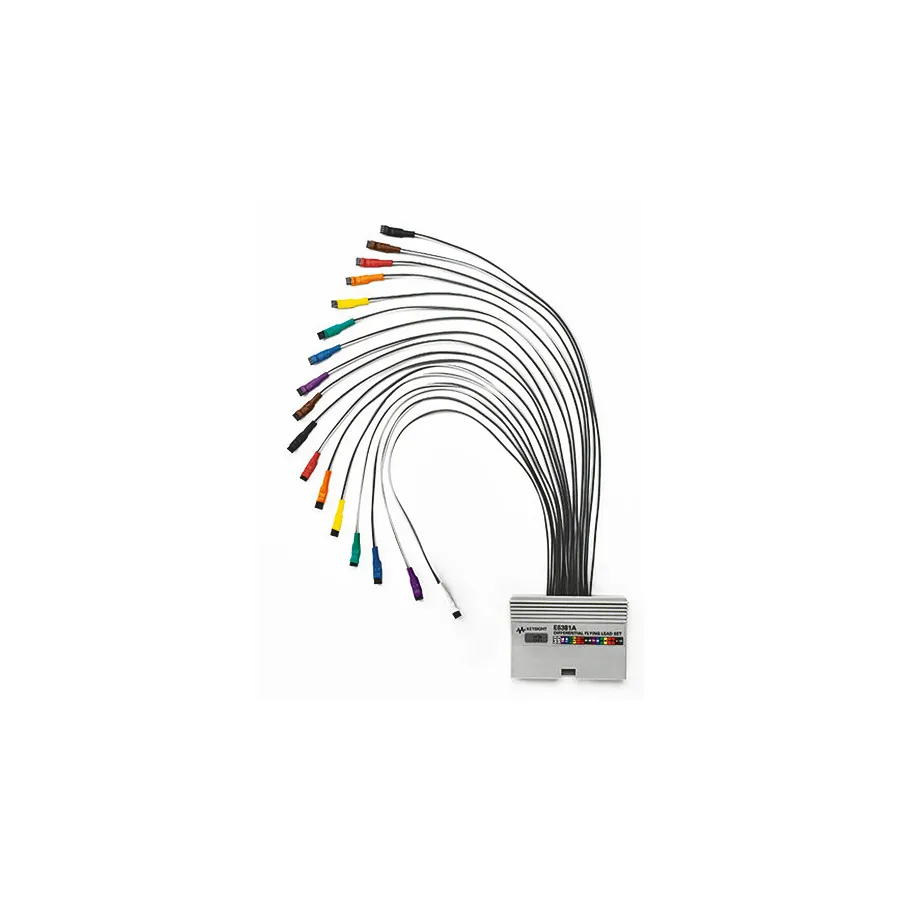

Keysight oferuje zestawy uaktualnień MSO i akcesoria sond logicznych dla ich serii InfiniiVision, w tym głowice sond Mictor dla złączy wysokiej gęstości i zestawy przewodów wyprowadzeniowych do sondowania cyfrowego ogólnego przeznaczenia. GW Instek dostarcza moduł analizatora logiki 16-kanałowego DS2-16LA do swoich oscyloskopów stanowiskowych, umożliwiający opłacalne pomiary mieszanego sygnału bez oddzielnego przyrządu analizatora logiki.
