Reflektometry optyczne w dziedzinie czasu

Reflektometry optyczne w dziedzinie czasu (OTDRs) są instrumentami, które charakteryzują całą długość łącza włókna optycznego z jednego końca, bez konieczności dostępu do drugiego końca. OTDR wstrzykuje serię krótkich impulsów światła w włókno i analizuje rozproszone i odbite światło powracające w czasie. Wynikowy ślad — wykres mocy optycznej względem odległości — ujawnia lokalizację i wielkość zdarzeń wzdłuż włókna, w tym złączenia, złącza, zagięcia i przerwy. OTDRs są niezbędnymi narzędziami zarówno do weryfikacji instalacji, jak i rozwiązywania problemów z błędami w sieciach światłowodów każdego typu.

Nowoczesne OTDRs łączą tradycyjną reflektometrię ze zintegrowanymi miernikami mocy optycznej, wskaźnikami błędów wizualnych i kamerami inspekcji włókna w jednej przenośnej platformie polowej. Zaawansowane modele obsługują zarówno włókna wielomodowe, jak i jednomodowe, a platformy połączone z chmurą umożliwiają automatyczne generowanie raportów i zdalne diagnostyki — upraszczając przepływy pracy uruchamiania dla wdrożeń włókna na dużą skalę.

Typowe zastosowania

Certyfikacja i dokumentacja zainstalowanego okablowania włókna optycznego w projektach okablowania strukturalnego i poza obiektem
Lokalizacja przerw, zagięć i złączeń o dużych stratach w sieciach dostępu telekomunikacyjnego i backbone'u
Charakteryzowanie rozpiętości włókna do wdrożenia sieci DWDM i transportu na dużych dystansach
Weryfikacja jakości złączeń podczas łączenia i przywracania kabli włókna optycznego
Uruchomienie i testowanie akceptacyjne włókna w centrach danych i sieciach kampusowych
Izolacja błędów w infrastrukturze użyteczności, ropy naftowej i gazu oraz roślinach włókna przemysłowego

Popularne marki

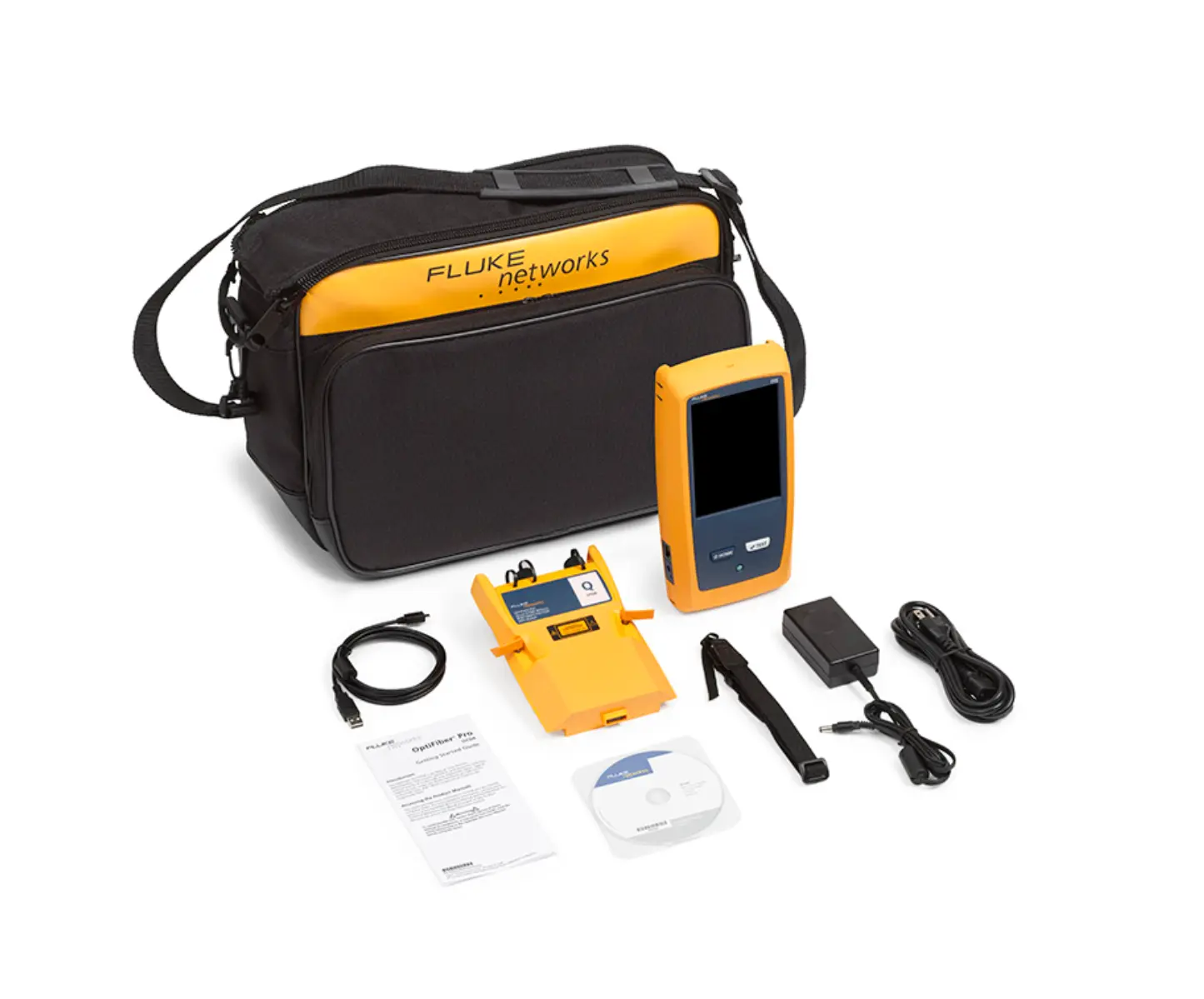

Fluke Networks oferuje platformę OptiFiber Pro OTDR, wiodący instrument polowy do testowania okablowania strukturalnego i testowania włókna poza obiektem. Seria OFP2 obsługuje włókna wielomodowe i jednomodowe ze zintegrowaną możliwością inspekcji i bezprzestylkową integracją z ekosystemem certyfikacji Versiv dla kompleksowej dokumentacji włókna i raportowania.
