Sondy pasywne

Pasywne sondy oscyloskopowe to najczęściej stosowane sondy w testach elektroniki i pomiarach. Składają się z sieci dzielnika napięcia rezystancyjno-pojemnościowej — zwykle z tłumieniem 10:1 lub 100:1 — połączonej z kablem coaxialnym zasilającym wejście oscyloskopu. Ponieważ nie zawierają aktywnych elementów, pasywne sondy są solidne, opłacalne i łatwe w użyciu, co czyni je standardowym sprzętem do pomiarów ogólnego przeznaczenia na stanowisku i aplikacji serwisu polowego.

Standardowe sondy pasywne są odpowiednie do pomiaru sygnałów do kilkunastu MHz i są dostępne w szerokim zakresie konfiguracji impedancji wejściowej i końcówek. Sondy pasywne wysokiego napięcia, takie jak Tektronix P6015A, rozszerzają możliwości pomiarowe na zakres kilooltów dla systemów elektroenergetycznych i aplikacji elektroniki wysokiego napięcia. Sondy pasywne firm Keysight, Tektronix, Fluke i Pico Technology są dostępne w szerokim zakresie pasm aby odpowiadać określonym specyfikacjom wejścia oscyloskopu i wymogom pomiarowym.

Typowe zastosowania

Elektronika stanowiska ogólnego przeznaczenia — pomiar poziomów sygnału, relacji czasowych i kształtów przebiegów podczas projektowania, weryfikacji i naprawy obwodów drukowanych
Elektronika mocy i systemy wysokiego napięcia — sondy pasywne wysokiego napięcia do bezpiecznego pomiaru wyjść prostowników, wtórnych transformatorów i szyn inwerterów
Serwis polowy i konserwacja — przenośne sondy pasywne do diagnozowania paneli sterowania przemysłowego, sterowników silników i systemów automatyki budynkowej
Laboratoria edukacyjne — standardowe sondy pasywne do nauczania podstaw oscyloskopu na uniwersytetach i w środowiskach szkolenia technicznego
Naprawa elektroniki konsumenckiej i przemysłowej — diagnozowanie obwodów audio, wideo, zasilaczy i komunikacyjnych na typowych poziomach sygnału

Popularne marki

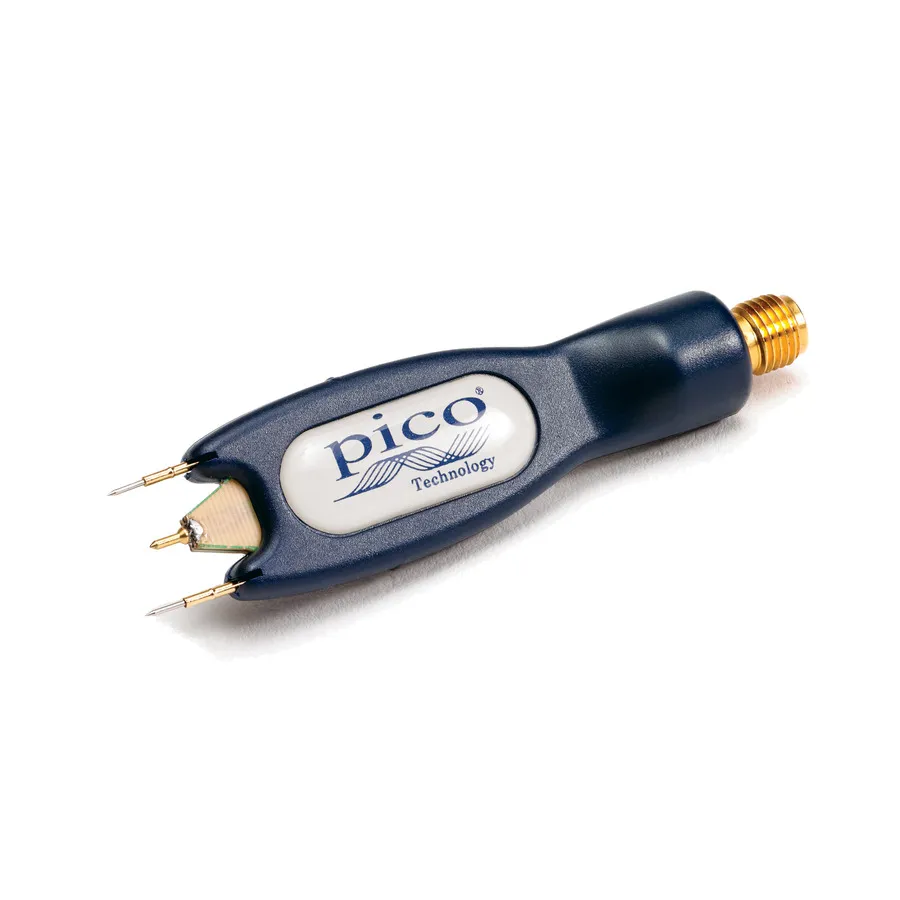

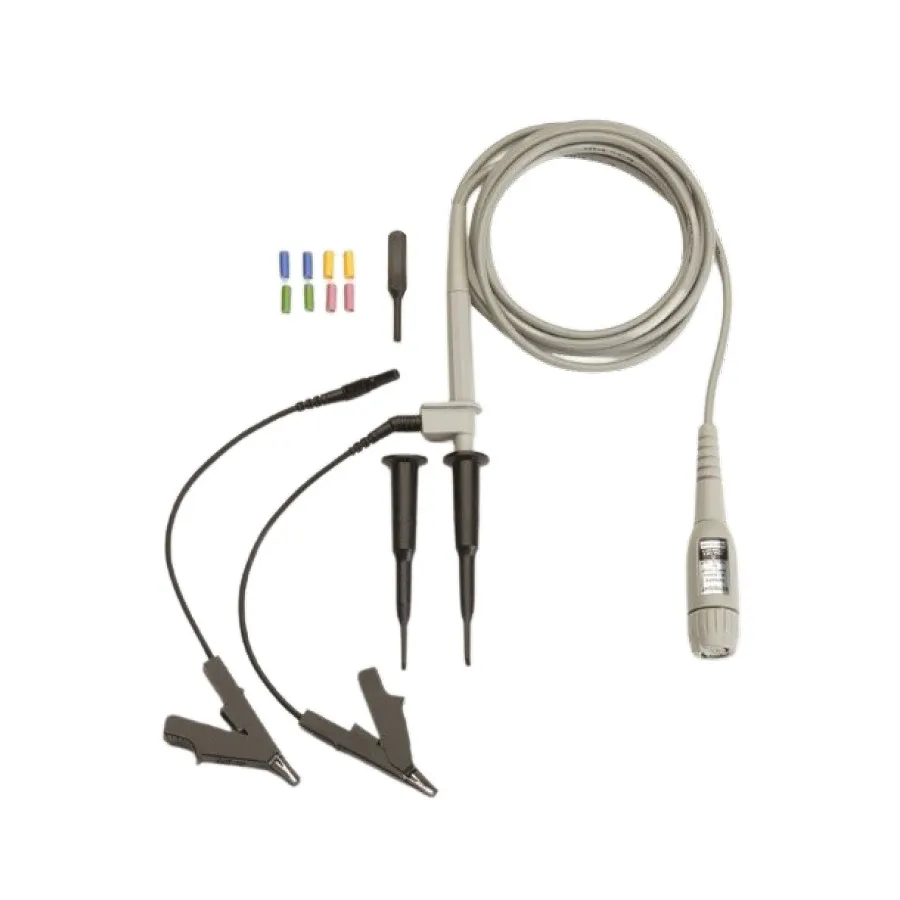

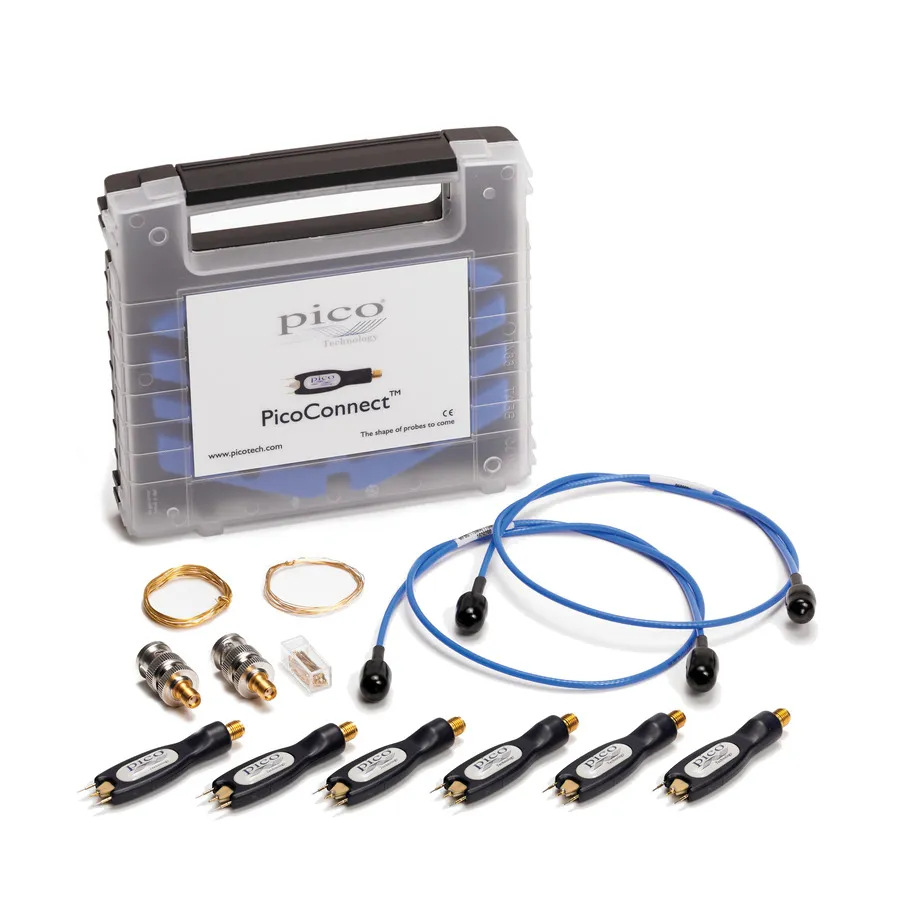

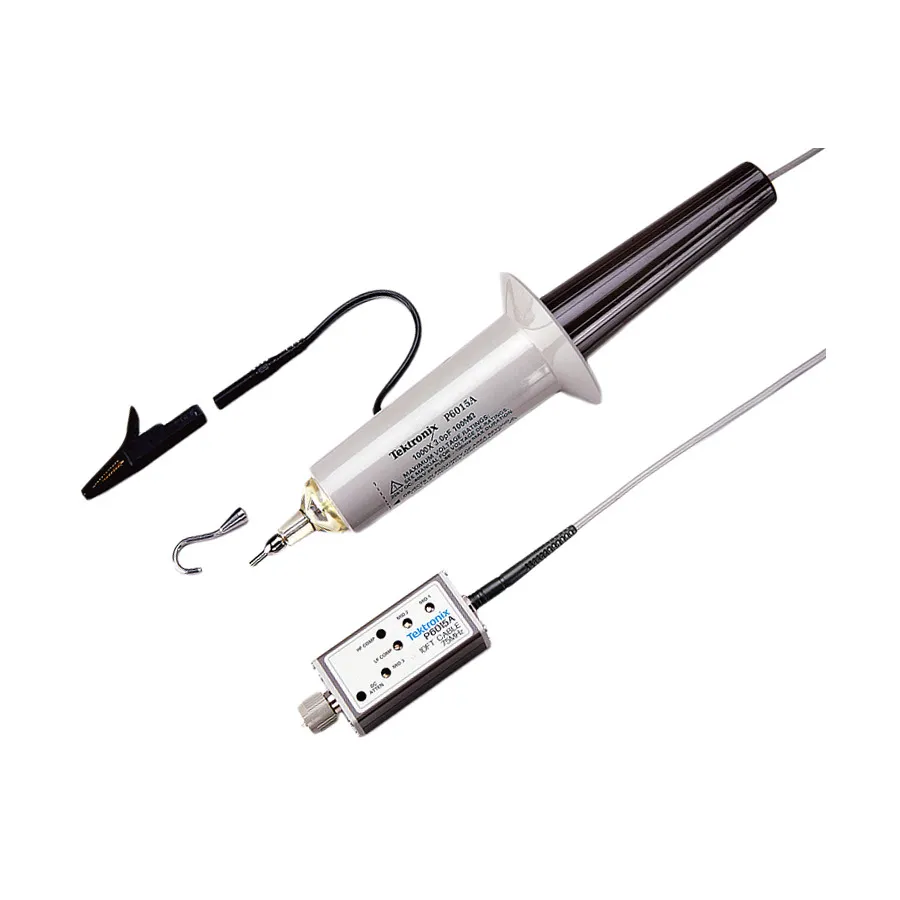

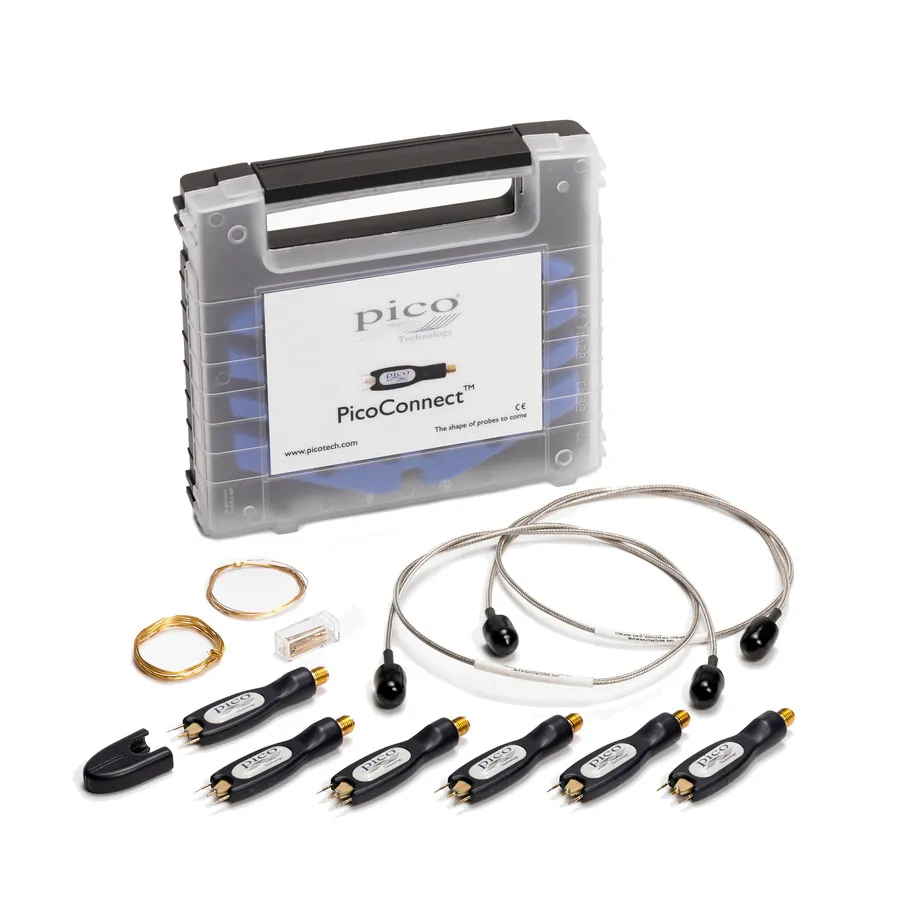

Tektronix P6015A to szeroko stosowana sonda pasywna wysokiego napięcia oceniana na pomiary do 20 kV szczytowych. Keysight N7007A zapewnia pasmo 400 MHz do aplikacji ogólnego przeznaczenia. Seria Pico Connect firmy Pico Technology obejmuje potrzeby sond pasywnych dla przyrządów PicoScope w standardowych i wyższych wymogach pasma. Fluke oferuje pasywne sondy prądowe zaciskowe odpowiednie do aplikacji pomiarów polowych.
