Analizatory Protokołów

Analizatory protokołów to specjalistyczne urządzenia testowe używane do przechwycenia, dekodowania i analizy ruchu danych na magistralach komunikacyjnych i interfejsach szeregowych. W przeciwieństwie do oscyloskopów ogólnego przeznaczenia, analizatory protokołów rozumieją specyficzną strukturę protokołów komunikacyjnych — w tym oprawianie pakietów, adresowanie, uzgadnianie i warunki błędów — umożliwiając inżynierom weryfikację prawidłowego zachowania urządzenia, diagnozę problemów interoperacyjności i debugowanie błędów komunikacji na poziomie protokołu. Są niezbędnymi narzędziami podczas opracowywania i walidacji systemów wbudowanych, urządzeń peryferyjnych i urządzeń komunikacyjnych we wszystkich branżach elektroniki konsumenckiej, automatyzacji przemysłowej, motoryzacji i telekomunikacji.

Analizatory protokołów są dostępne dla szerokiej gamy standardów interfejsu, od starszych protokołów szeregowych, takich jak RS-232, RS-422 i RS-485, do nowoczesnych magistral wysokiej prędkości, w tym USB 3.0, PCIe, Bluetooth Low Energy i I2C/SPI. Analizatory oparte na sprzęcie przechwytują ruch bez ingerencji w czasie rzeczywistym z głębokim buforami śledzeń, podczas gdy dekodery oprogramowania zintegrowane w oscyloskopach oferują bardziej dostępną opcję dla prostszych protokołów. Dla złożonych interfejsów wysokiej prędkości, takich jak USB SuperSpeed lub PCIe Gen 3/4, dedykowane analizatory protokołów sprzętowych zapewniają precyzję czasową, kontrolę zgodności protokołu i głębokość buforu niezbędne do dokładnej walidacji.

Typowe zastosowania

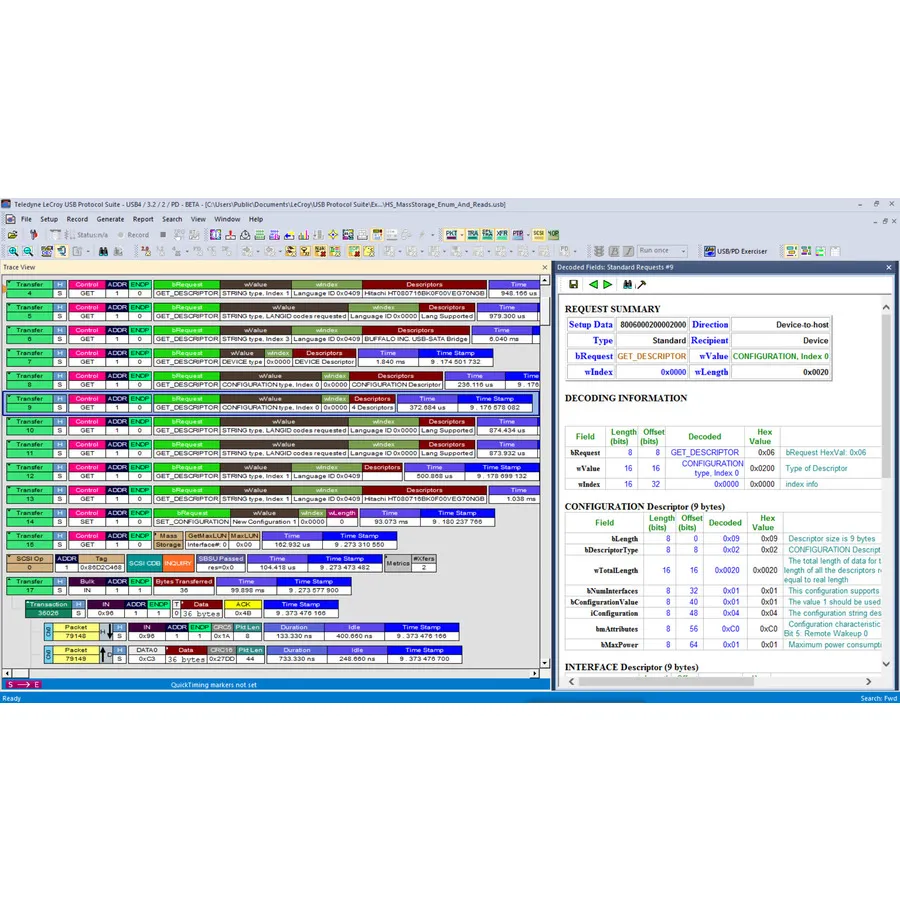

Opracowywanie i testowanie zgodności USB — przechwycenie sekwencji wyliczenia, protokołów transferu i negocjacji USB Power Delivery (PD) dla certyfikacji

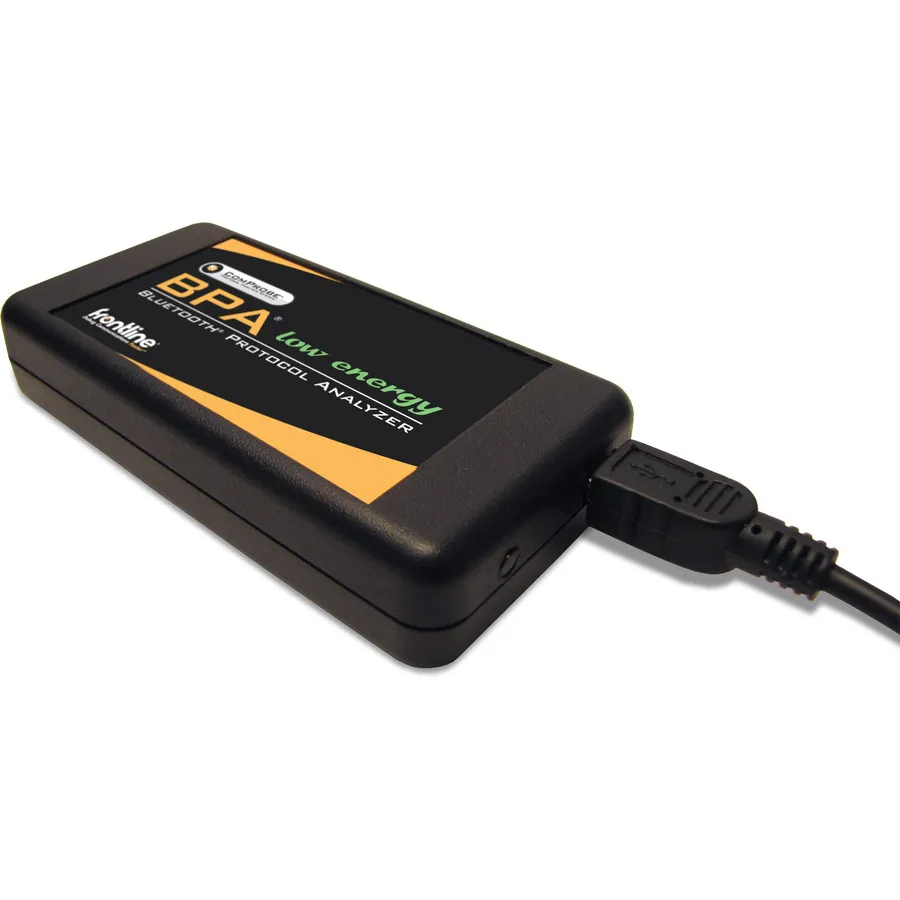

Debugowanie protokołu Bluetooth i Bluetooth Low Energy (BLE) do opracowywania produktów IoT, urządzenia do noszenia i elektroniki konsumenckiej

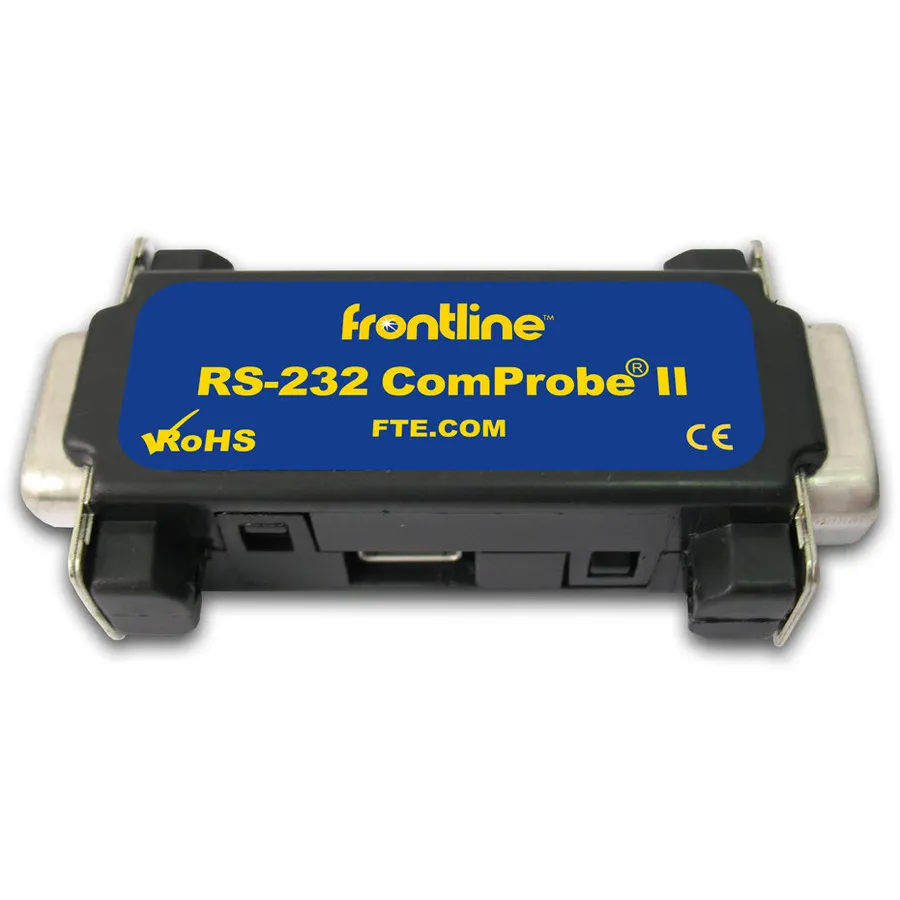

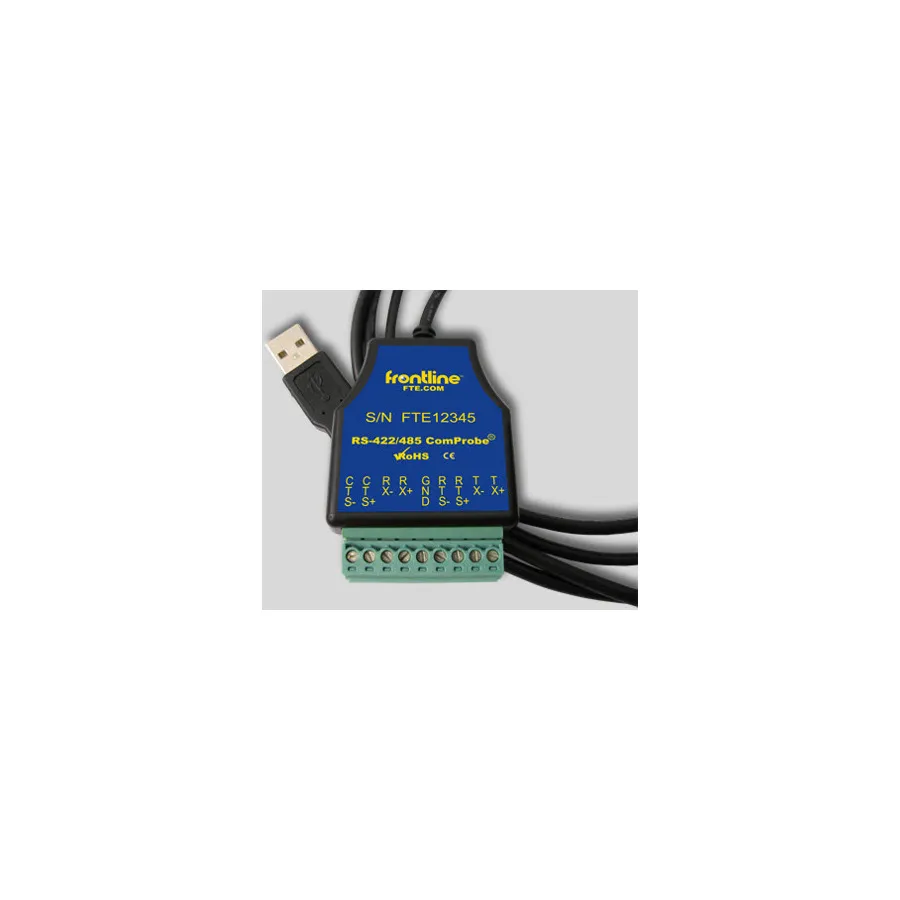

Analiza komunikacji szeregowej RS-232, RS-422 i RS-485 dla automatyzacji przemysłowej, sterowania procesami i integracji systemów starszych
Debugowanie oprogramowania wbudowanego poprzez monitorowanie komunikacji między chipami na magistralach I2C, SPI, UART i CAN
Testowanie interoperacyjności i zgodności dla urządzeń komunikacyjnych w aplikacjach motoryzacyjnych (LIN, CAN, FlexRay) i telekomunikacyjnych

Popularne marki

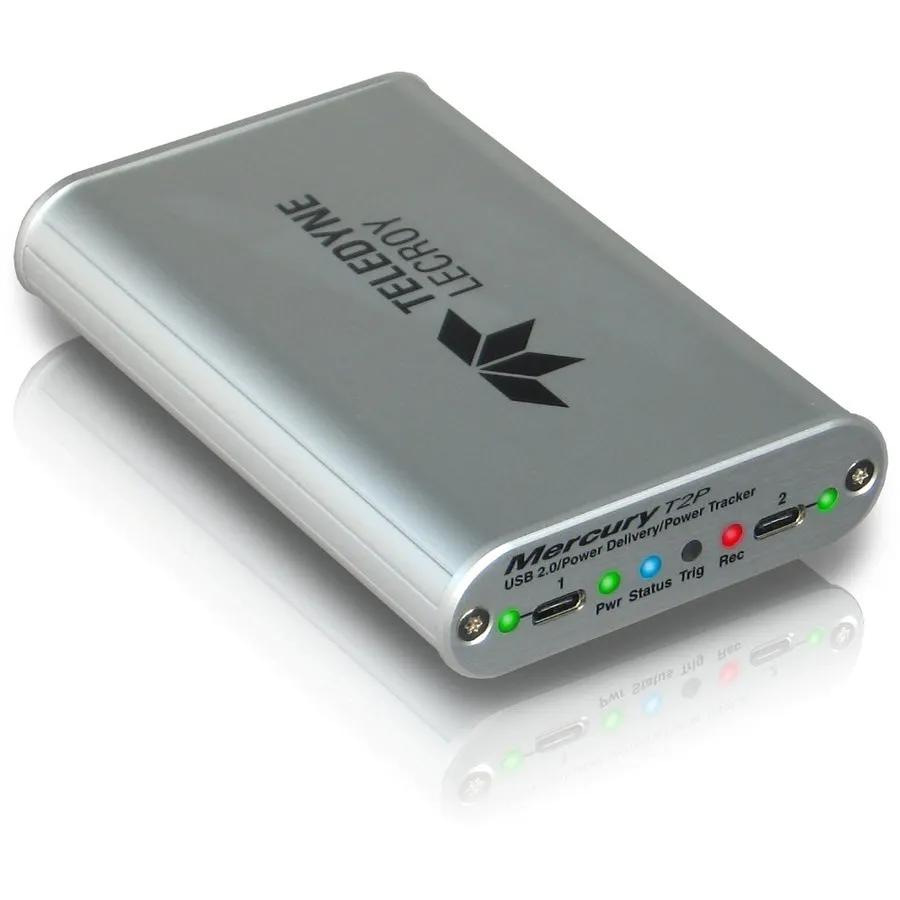

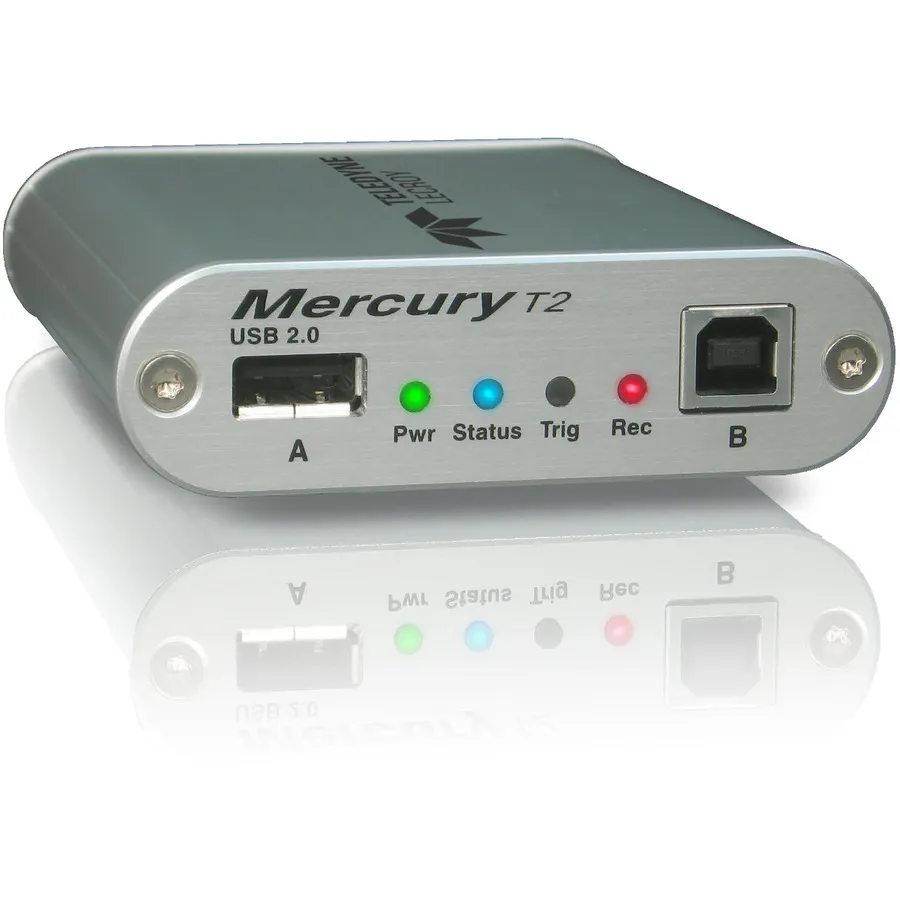

Teledyne LeCroy to wiodący dostawca analizatorów protokołów, oferujący kompleksowe rozwiązania dla USB (w tym USB 3.0 i USB Power Delivery), Bluetooth, PCIe i interfejsów szeregowych poprzez linie produktów Voyager, Advisor T3, Mercury T2 i NetDecoder. Ich analizatory są szeroko stosowane w środowiskach opracowywania elektroniki konsumenckiej, motoryzacji i telekomunikacji, gdzie wymagana jest rygorystyczna weryfikacja na poziomie protokołu.
