Kable testowe i adaptery

Kable testowe i adaptery tworzą infrastrukturę połączeń systemów pomiarowych elektroniki. Łączą przyrządy z urządzeniami poddanymi testom (DUT), łączą razem przyrządy w automatycznych regałach aparatury testowej (ATE) i łączą starsze interfejsy, takie jak GPIB/IEEE-488 ze współczesnymi kontrolerami testów. Jakość kabla bezpośrednio wpływa na integralność pomiaru: niedopasowanie impedancji, nieadekwatna osłona ekranująca i nadmierna rezystancja styków wszystkie wprowadzają błędy, które są szczególnie znaczące przy wysokich częstotliwościach lub wysokich prądach.

Kategoria obejmuje kable magistrali GPIB, zestawy przewodów wysokoprądowych i czteroterminalowych (Kelvin) do testów oporności izolacji i uziemienia, kable koaksjalne RF oraz adaptery BNC, SMA i N-type. Konfiguracje czteroprzewodnikowe Kelvin eliminują błędy rezystancji styków w pomiarach niskiego oporu, czyniąc je niezbędnymi do weryfikacji uziemienia i testowania oporności kabli za pomocą dedykowanych przyrządów.

Typowe zastosowania

Okablowanie magistrali GPIB w automatycznych systemach testowych łączących przyrządy z kontrolerem PC lub matrycą przełączającą

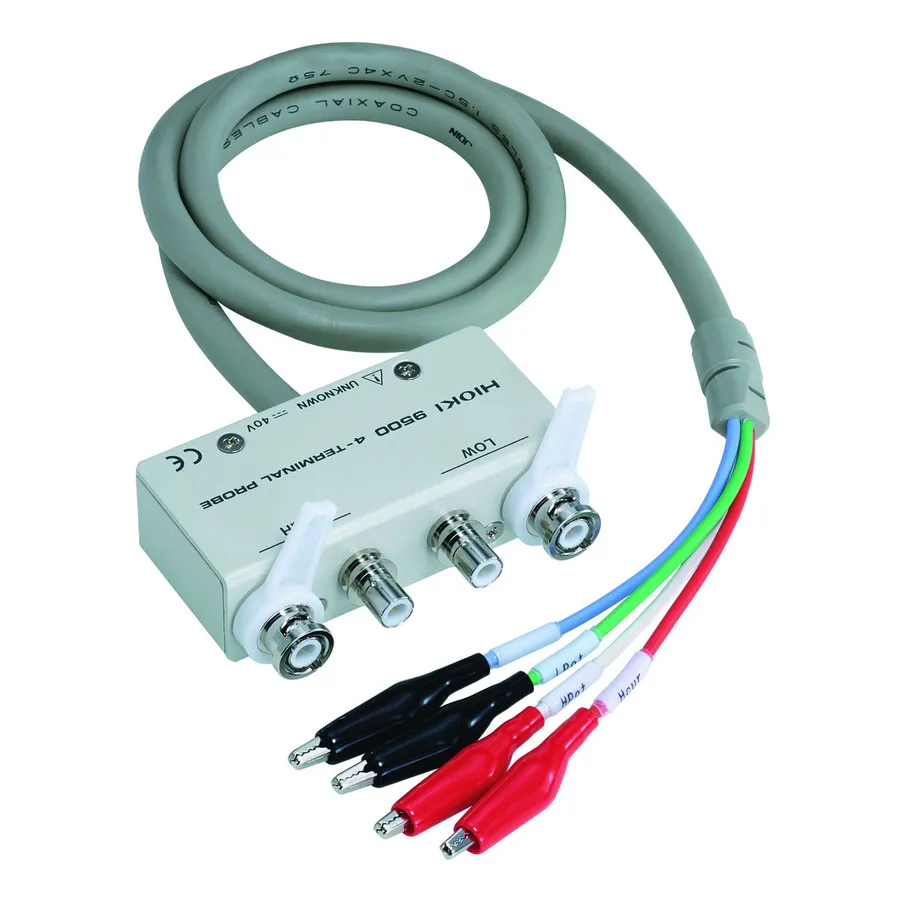

Zestawy przewodów czteroterminalowych Kelvin do pomiarów niskiego oporu w zacisku uziemienia zasilania i testach uziemienia
Zestawy przewodów wysokoprądowych sparowane z testami oporności izolacji i uziemieniem w obsłudze serwisowej
Kable koaksjalne RF i adaptery do routingu sygnału w analizatorach spektrum i konfiguracjach analizy wektorowej sieci
Połączenia między przyrządami na stanowiskach laboratorium kalibracji

Popularne marki

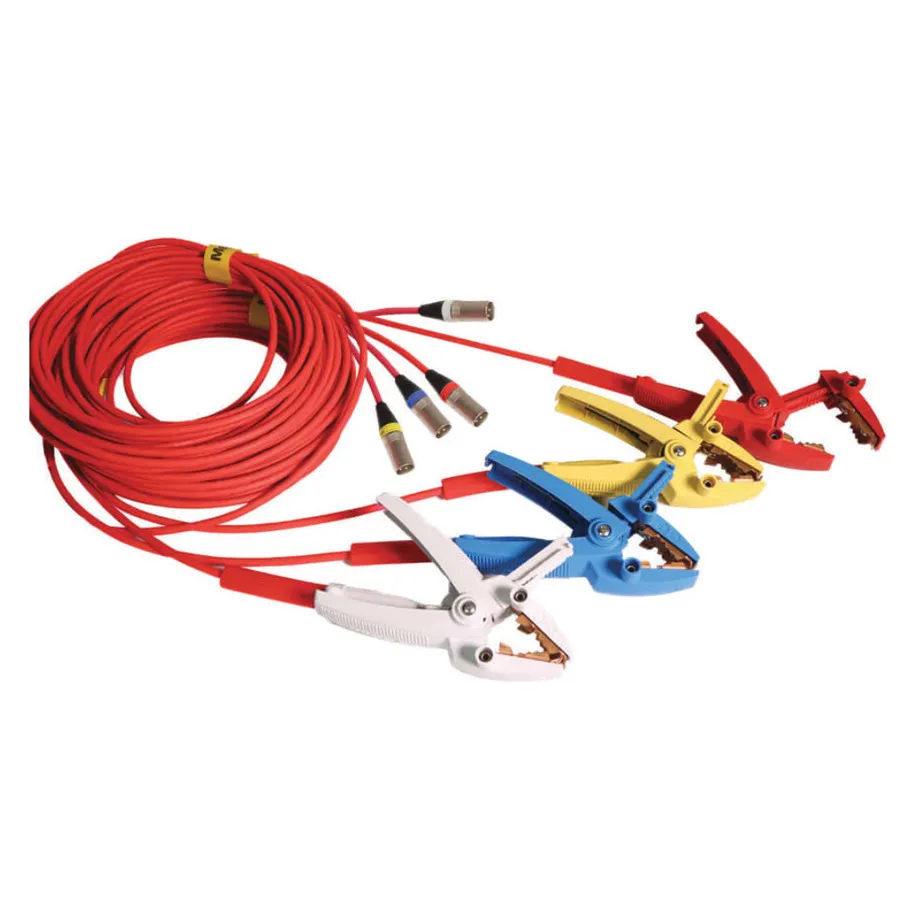

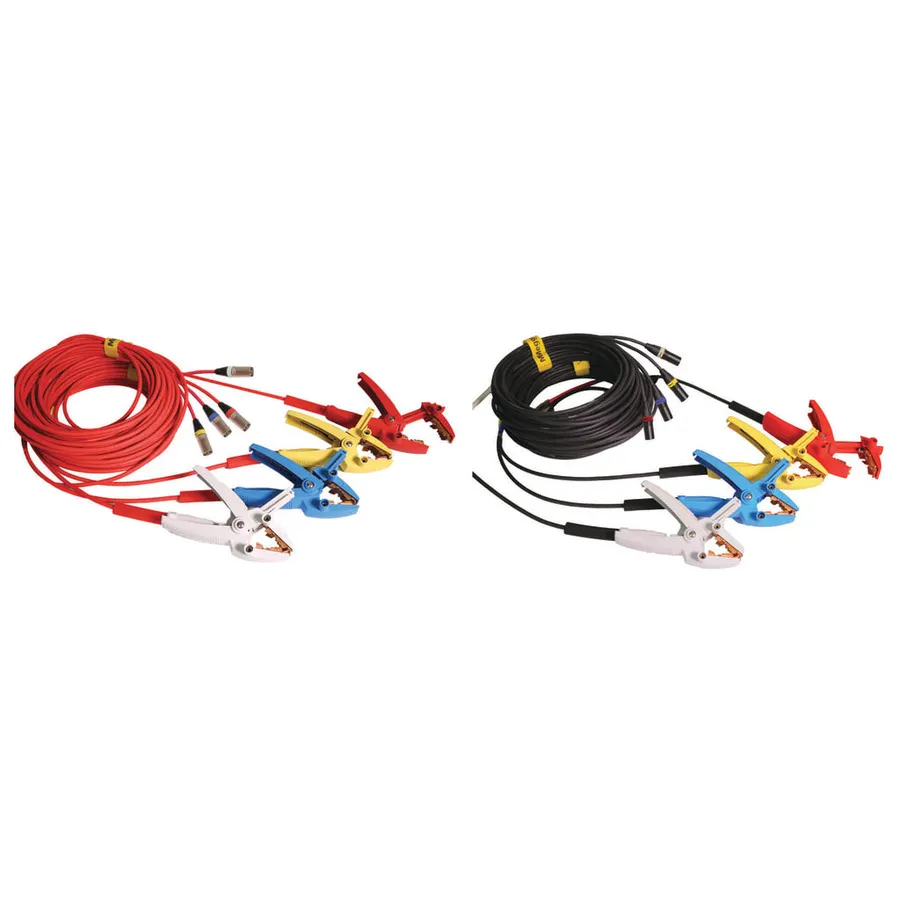

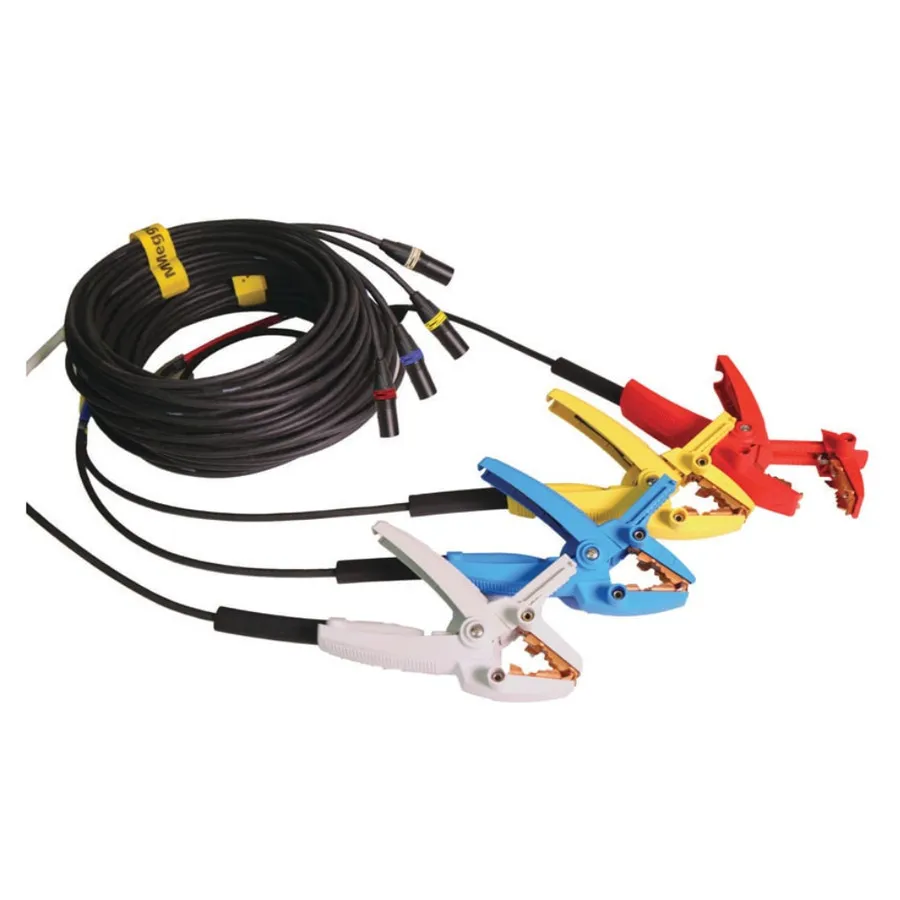

Tektronix produkuje certyfikowane kable GPIB do zastosowań magistrali przyrządów. Megger dostarcza specjalistyczne zestawy przewodów zaprojektowane dla swoich przyrządów testujących opór izolacji i uziemienia, w tym konfiguracje czteroterminalowe Kelvin. Keysight i National Instruments dostarczają okablowanie GPIB i własnościowe dla swoich platform testowych, podczas gdy Pasternack i Huber+Suhner obejmują precyzyjne wymagania koaksjalne RF.
