Wektorowe analizatory sieci

Wektorowe analizatory sieci (VNA) to precyzyjne instrumenty RF i mikrofalowe, które mierzą parametry rozproszeń (S-parametry) sieci elektrycznych — uchwytując zarówno wielkość jak i fazę sygnałów przesyłanych i odbijanych w funkcji częstotliwości. Ta możliwość pozwala inżynierom na pełną charakteryzację pasywnych i aktywnych komponentów RF, w tym filtrów, wzmacniaczy, kabli, złączy, anten i sieci dopasowania impedancji. W przeciwieństwie do skalarnych analizatorów sieci, które mierzą tylko amplitudę, VNA umożliwiają wektorową korekcję błędów, analizę w dziedzinie czasu poprzez transformatę Fouriera odwrotną i pomiary impedancji złożonej, czyniąc je standardowym instrumentem do charakteryzacji RF i mikrofalowej we współczesnych laboratoriach testowych.

VNA działają od częstotliwości kHz do GHz, przy czym instrumenty najwyższej klasy osiągają częstotliwości fal milimetrowych powyżej 100 GHz dla aplikacji 5G, radarów samochodowych i satelitarnych. Kluczowe specyfikacje obejmują zakres częstotliwości, zakres dynamiczny, szum śladu i liczbę portów. Większość benchtopowych VNA zapewnia dwa porty testowe wspierające cztery S-parametry (S11, S21, S12, S22), podczas gdy wieloportowe VNA wspierają bardziej złożoną charakteryzację urządzeń. Modularne i przenośne VNA rozszerzają pokrycie na aplikacje terenowe i zautomatyzowane systemy testowe.

Typowe zastosowania

Charakteryzacja parametrów S filtrów RF, sprzęgaczy, wzmacniaczy i pasywnych komponentów
Pomiary impedancji anten i straty odbicia (VSWR)
Charakteryzacja kabli i złączy obejmująca TDR i transmisję w dziedzinie czasu (TDT)
Pomiary urządzeń różnicowych i zbalansowanych przy użyciu S-parametrów trybu mieszanego
Testowanie na waferze dla charakteryzacji urządzeń półprzewodników i MMIC
Testowanie komponentów mmWave 5G i charakteryzacja modułów radarów samochodowych powyżej 77 GHz

Popularne marki

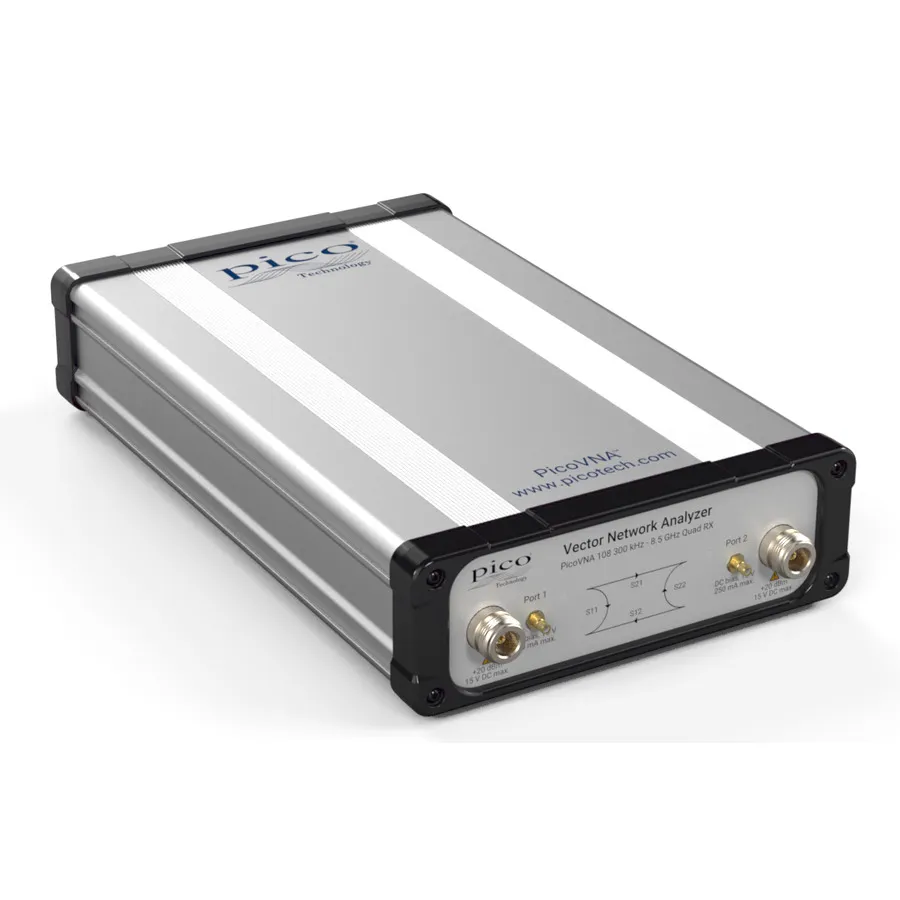

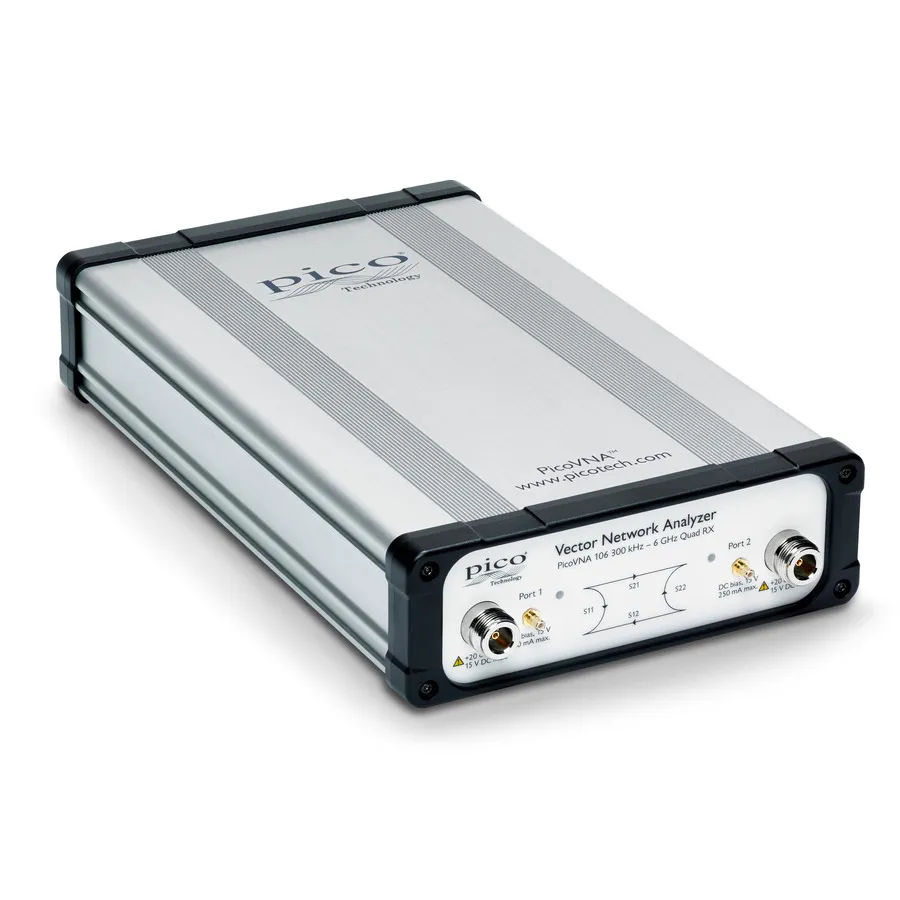

Keysight Technologies (wcześniej Agilent/HP) i Rohde & Schwarz to liderzy rynku w VNA, oferujący szerokie portfolio od wejściowych dwuportowych instrumentów do 110+ GHz wieloportowych systemów. Anritsu dostarcza konkurencyjne rozwiązania, w tym szeroko stosowane serie ShockLine i VectorStar. Pico Technology oferuje dostępne USB-oparte VNA dla użytku laboratoryjnego i edukacyjnego. Copper Mountain Technologies specjalizuje się w kompaktowych, sterowanych komputerowo platformach VNA odpowiednich dla zautomatyzowanych środowisk testowych.
