Tunele Aerodynamiczne
Tunele Aerodynamiczne
Tunele aerodynamiczne do testowania elektroniki to laboratoryjne urządzenia stołowe zaprojektowane do symulacji kontrolowanych warunków przepływu powietrza do oceny wydajności termicznej komponentów elektronicznych, płytek drukowanych (PCB), radiatorów i systemów chłodzenia. W odróżnieniu od dużych tuneli aerodynamicznych do badań lotniczych, te kompaktowe systemy generują precyzyjnie sterowany laminarny przepływ powietrza na sekcji testowej, umożliwiając inżynierom scharakteryzowanie termicznej rezystancji komponentu, pomiar temperatur złącza i walidację projektów chłodzenia w realistycznych warunkach operacyjnych. Są one niezbędnymi narzędziami w badaniach zarządzania termicznego elektroniki i rozwoju produktów na całej branży półprzewodnikowej, telekomunikacyjnej i obliczeniowej.

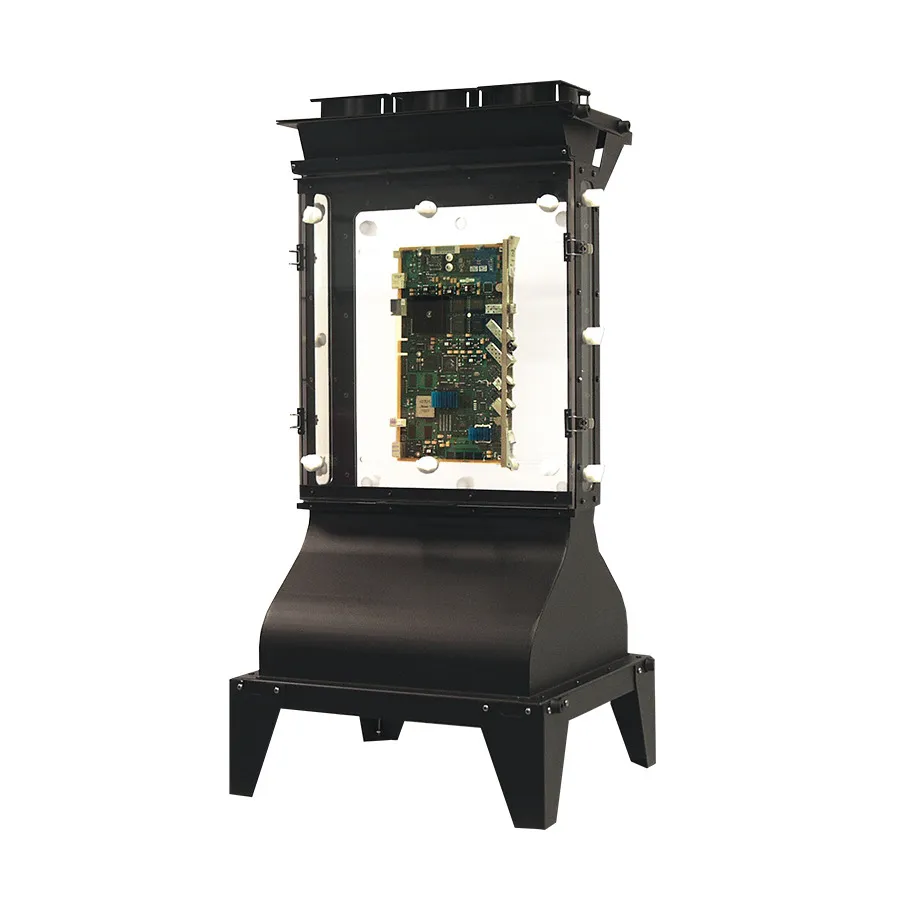

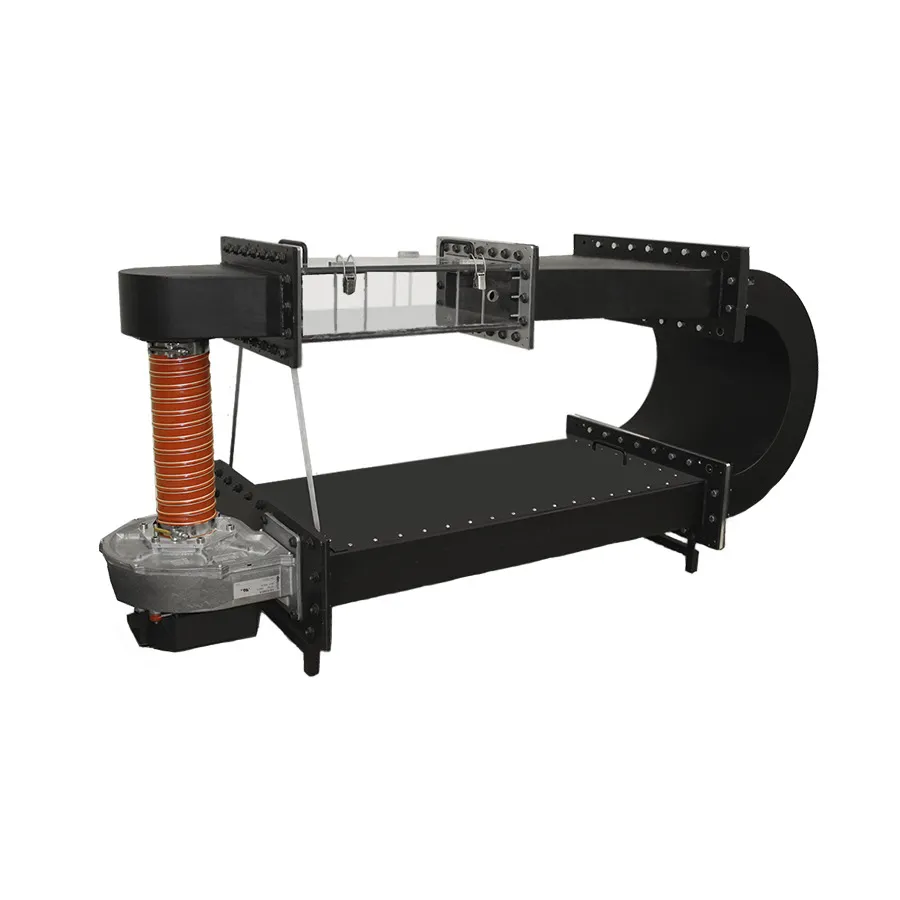

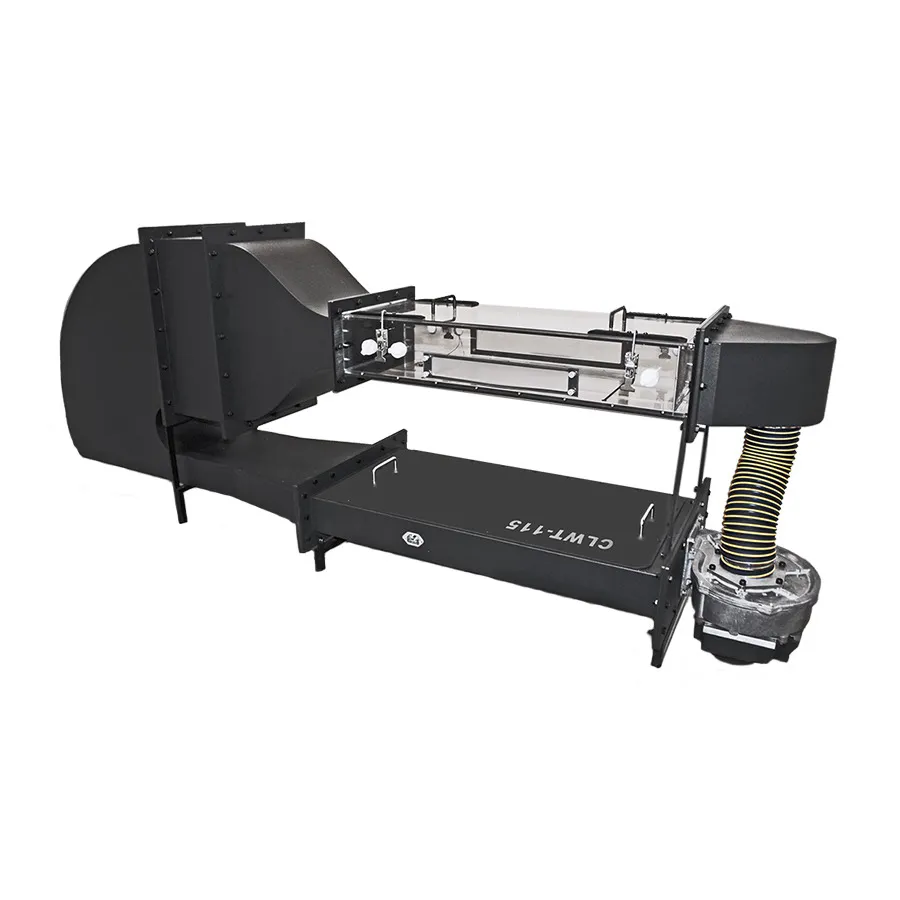

Advanced Thermal Solutions (ATS) produkuje tunele aerodynamiczne stołowe zarówno otwarte, jak i zamknięte. Projekty otwarte czerpią powietrze otoczenia przez sekcję testową do prostego badania termicznego, podczas gdy systemy zamknięte recyrkulują powietrze w celu poprawy kontroli temperatury i rozszerzonych cykli testowych. Wyspecjalizowane warianty PCIe obsługują karty rozszerzeń o pełnej długości, umożliwiające walidację termiczną GPU, FPGA i wysokomocnych modułów obliczeniowych w warunkach przepływu powietrza reprezentatywnych dla obudów serwerów i stacji roboczych.
Typowe Zastosowania
- Charakteryzacja termicznej rezystancji radiatorów, heat pipe'ów, komór parowych i materiałów interfejsowych w badaniach i rozwoju chłodzenia elektroniki
- Analiza przepływu powietrza na poziomie PCB i pomiar temperatury złącza komponentu w kontrolowanych warunkach prędkości
- Walidacja systemu chłodzenia dla serwerów, sprzętu telekomunikacyjnego i platform komputerowych przed wydaniem produktu

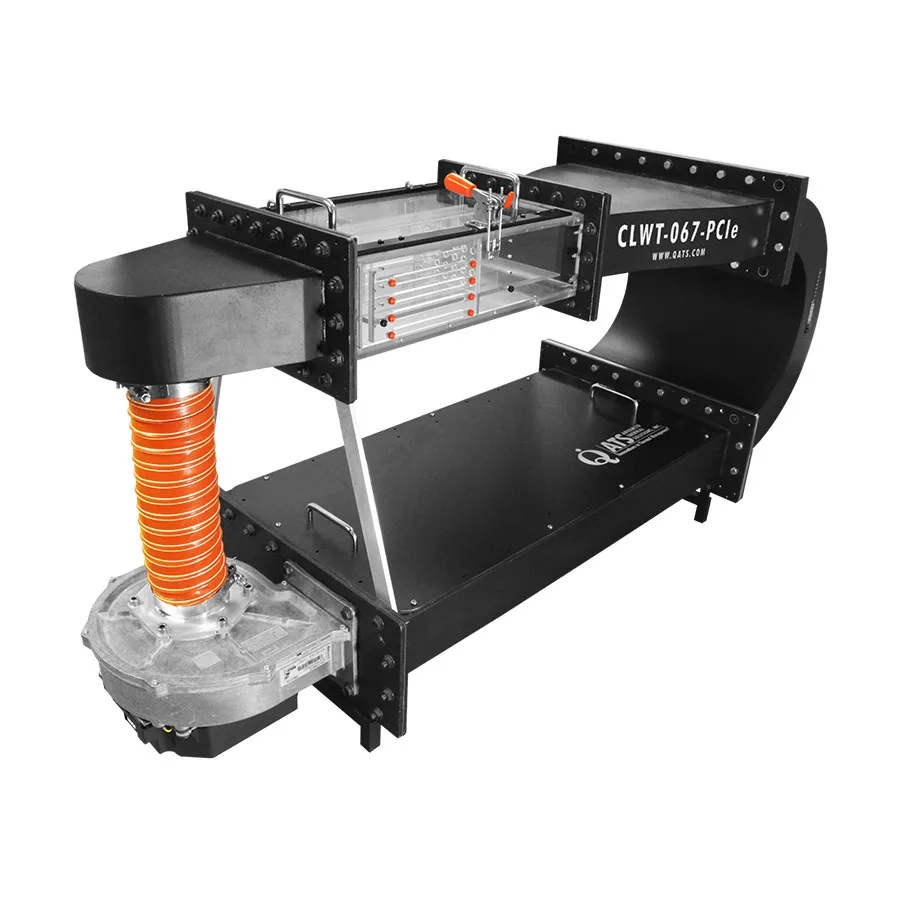

- Testowanie termiczne karty PCIe dla GPU, FPGA i wysokomocnych modułów rozszerzeń w aplikacjach centrów danych i stacji roboczych
- Badania uniwersyteckie i edukacja w dynamice płynów, transporcie ciepła i inżynierii zarządzania termicznego elektroniki
Popularne Marki
Advanced Thermal Solutions (ATS) to główny producent tuneli aerodynamicznych stołowych do testowania termicznego elektroniki, oferujący systemy otwarte i zamknięte w wielu konfiguracjach prędkości powietrza i sekcji testowych. Ich tunele aerodynamiczne są zaprojektowane do obsługi standardów JEDEC i SEMI dla charakteryzacji termicznej komponentu i są szeroko stosowane w laboratoriach pakowania półprzewodników, elektroniki mocy i integracji systemów.
